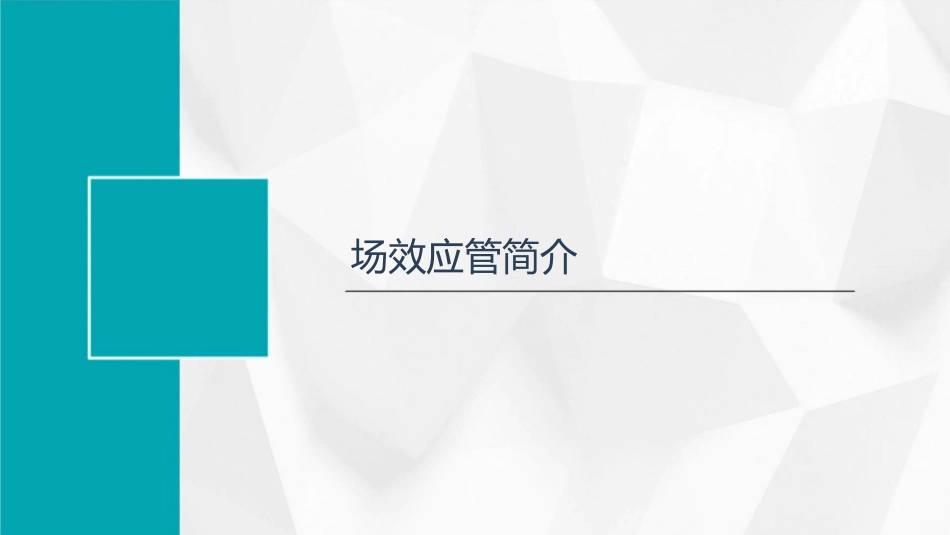

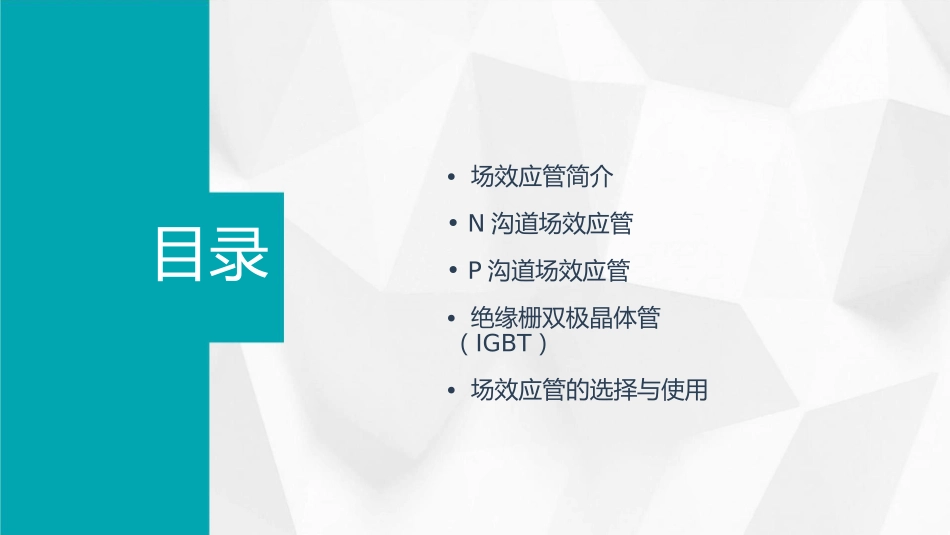

•场效应管简介•N沟道场效应管目录•P沟道场效应管•绝缘栅双极晶体管(IGBT)•场效应管的选择与使用场效应管简介场效应管定义场效应管(Field-EffectTransistor,简称FET):是一种利用电场效应控制电流的半导体器件
电场效应:是指外加电场改变半导体材料的导电性能,从而控制半导体的导通和截止
场效应管发展历程1925年1947年1952年1953年贝尔实验室的江崎发明了晶体管,为场效应管的发明奠定了基础
贝尔实验室的肖克利、巴丁和布拉顿发明了晶体管,并提出了场效应管的概念
英国科学家达默发明了结型场效应管(JFET)
贝尔实验室的肖克利和皮尔兹发明了金属氧化物半导体场效应管(MOSFET)
场效应管分类按导电沟道分01N沟道和P沟道
按工作方式分02增强型和耗尽型
按结构分03结型场效应管(JFET)和金属氧化物半导体场效应管(MOSFET)
N沟道场效应管工作原理电子在电场作用下移动N沟道场效应管利用电场作用,使电子从源极S移动到漏极D,控制漏极电流
栅极电压调控导电沟道在N沟道场效应管中,栅极电压调控半导体的导电沟道,改变漏极电流大小
特点与优势低噪声01N沟道场效应管具有较低的噪声水平,适合用于高保真音频和低噪声电路
高输入阻抗02栅极输入阻抗极高,对前级电路影响小,有利于电路的稳定性和信号的传输
高效能03N沟道场效应管具有高效能,能够降低能耗,提高设备的使用寿命
应用领域010203音频放大电源管理高速数字电路N沟道场效应管广泛应用于音频放大器电路中,提供高质量的音频输出
在开关电源、DC-DC转换器等电源管理电路中,N沟道场效应管作为开关元件,实现高效能量转换
在高速数字电路中,N沟道场效应管用于信号传输和控制,提高电路的工作速度和稳定性
P沟道场效应管工作原理总结词描述P沟道场效应管的工作原理,包括电子的流动和电荷的控制
详细描述P沟道场效应
