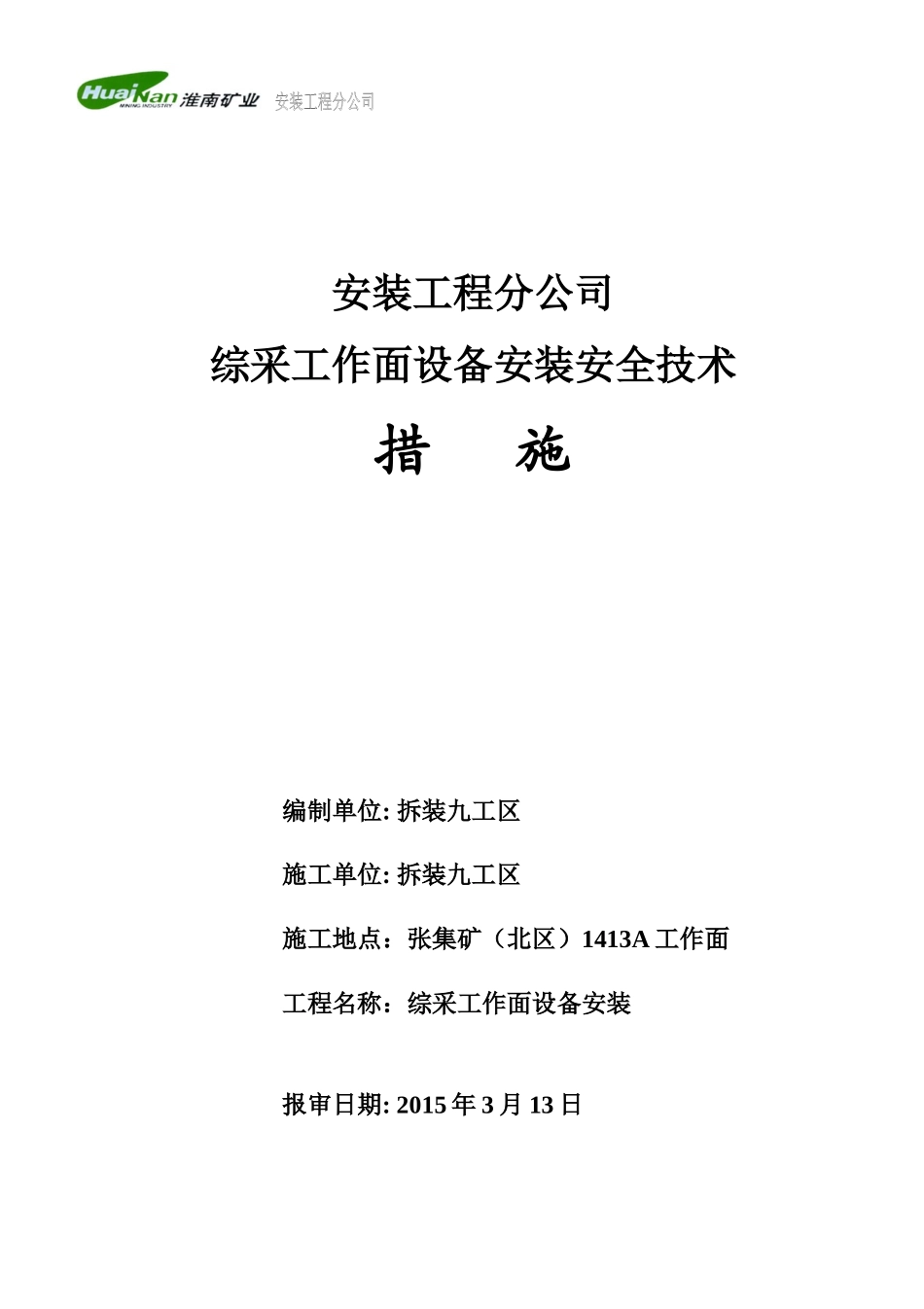

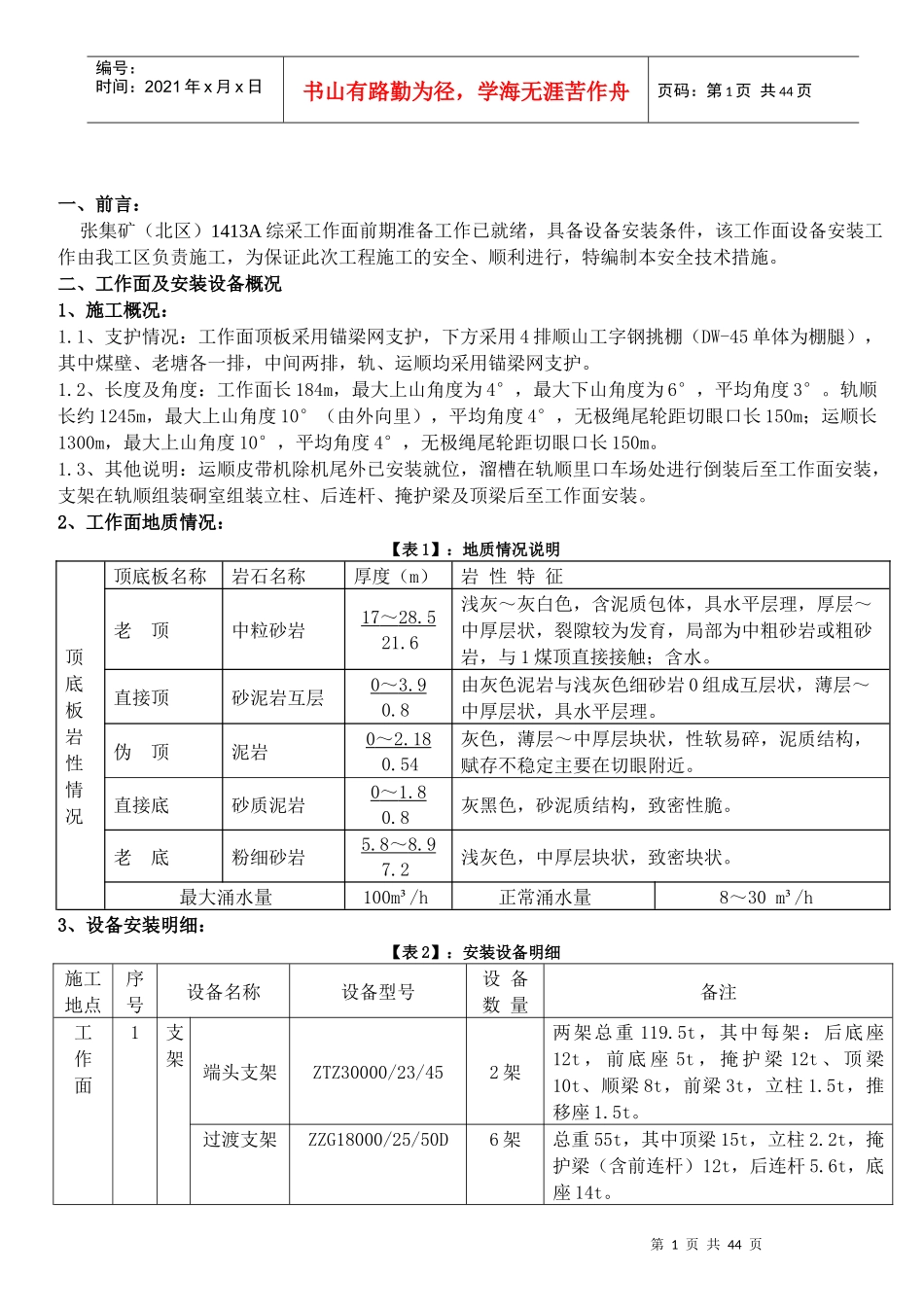

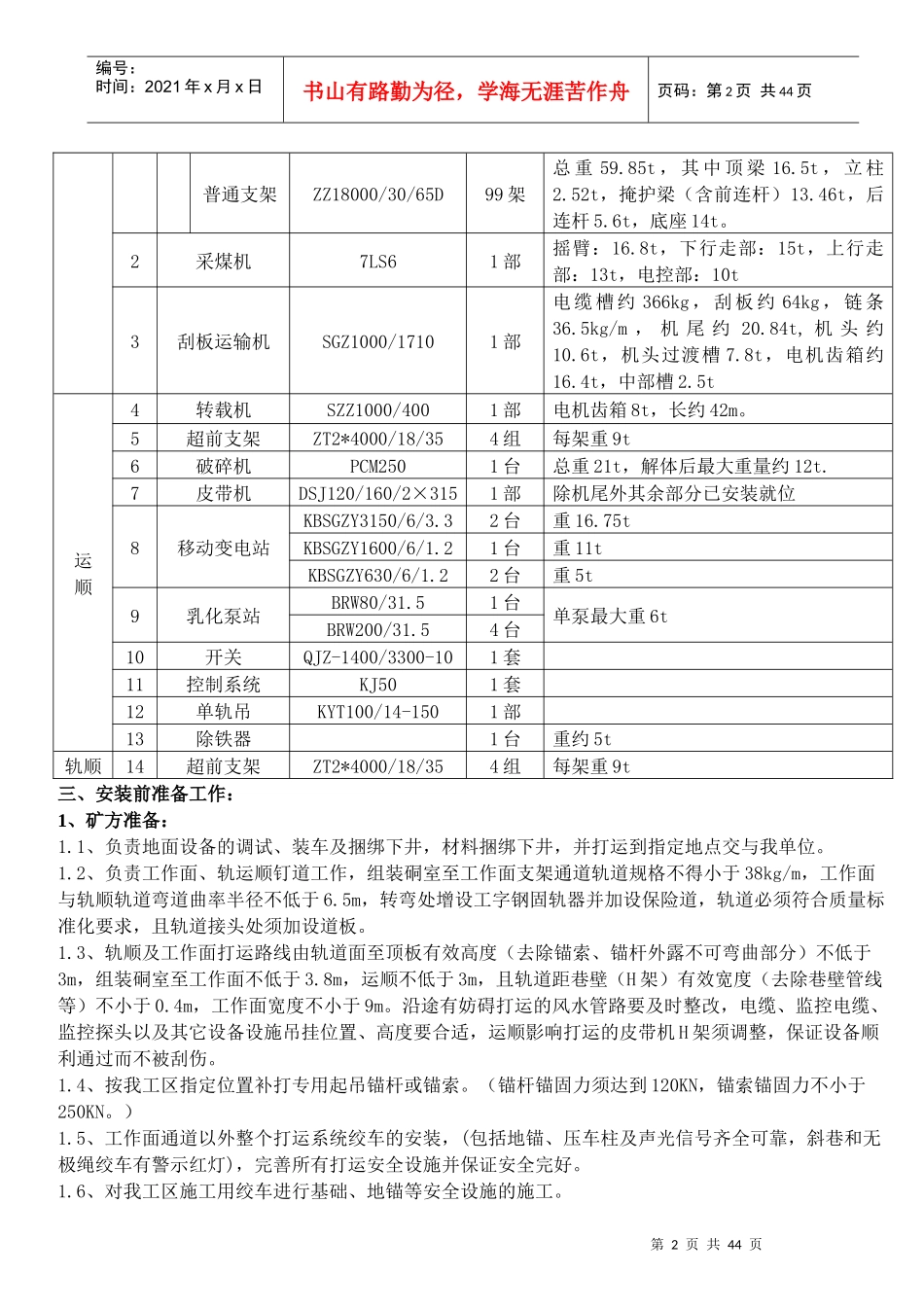

安装工程分公司综采工作面设备安装安全技术措施编制单位:拆装九工区施工单位:拆装九工区施工地点：张集矿（北区）1413A工作面工程名称：综采工作面设备安装报审日期:2015年3月13日第1页共44页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共44页一、前言：张集矿（北区）1413A综采工作面前期准备工作已就绪，具备设备安装条件，该工作面设备安装工作由我工区负责施工，为保证此次工程施工的安全、顺利进行，特编制本安全技术措施。二、工作面及安装设备概况1、施工概况：1.1、支护情况：工作面顶板采用锚梁网支护，下方采用4排顺山工字钢挑棚（DW-45单体为棚腿），其中煤壁、老塘各一排，中间两排，轨、运顺均采用锚梁网支护。1.2、长度及角度：工作面长184m，最大上山角度为4°，最大下山角度为6°，平均角度3°。轨顺长约1245m，最大上山角度10°（由外向里），平均角度4°，无极绳尾轮距切眼口长150m；运顺长1300m，最大上山角度10°，平均角度4°，无极绳尾轮距切眼口长150m。1.3、其他说明：运顺皮带机除机尾外已安装就位，溜槽在轨顺里口车场处进行倒装后至工作面安装，支架在轨顺组装硐室组装立柱、后连杆、掩护梁及顶梁后至工作面安装。2、工作面地质情况：【表1】：地质情况说明顶底板岩性情况顶底板名称岩石名称厚度（m）岩性特征老顶中粒砂岩17～28.521.6浅灰～灰白色，含泥质包体，具水平层理，厚层～中厚层状，裂隙较为发育，局部为中粗砂岩或粗砂岩，与1煤顶直接接触；含水。直接顶砂泥岩互层0～3.90.8由灰色泥岩与浅灰色细砂岩0组成互层状，薄层～中厚层状，具水平层理。伪顶泥岩0～2.180.54灰色，薄层～中厚层块状，性软易碎，泥质结构，赋存不稳定主要在切眼附近。直接底砂质泥岩0～1.80.8灰黑色，砂泥质结构，致密性脆。老底粉细砂岩5.8～8.97.2浅灰色，中厚层块状，致密块状。最大涌水量100m³/h正常涌水量8～30m³/h3、设备安装明细：【表2】：安装设备明细施工地点序号设备名称设备型号设备数量备注工作面1支架端头支架ZTZ30000/23/452架两架总重119.5t，其中每架：后底座12t，前底座5t，掩护梁12t、顶梁10t、顺梁8t，前梁3t，立柱1.5t，推移座1.5t。过渡支架ZZG18000/25/50D6架总重55t，其中顶梁15t，立柱2.2t，掩护梁（含前连杆）12t，后连杆5.6t，底座14t。第2页共44页第1页共44页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共44页普通支架ZZ18000/30/65D99架总重59.85t，其中顶梁16.5t，立柱2.52t，掩护梁（含前连杆）13.46t，后连杆5.6t，底座14t。2采煤机7LS61部摇臂：16.8t，下行走部：15t，上行走部：13t，电控部：10t3刮板运输机SGZ1000/17101部电缆槽约366kg，刮板约64kg，链条36.5kg/m，机尾约20.84t,机头约10.6t，机头过渡槽7.8t，电机齿箱约16.4t，中部槽2.5t运顺4转载机SZZ1000/4001部电机齿箱8t，长约42m。5超前支架ZT2*4000/18/354组每架重9t6破碎机PCM2501台总重21t，解体后最大重量约12t.7皮带机DSJ120/160/2×3151部除机尾外其余部分已安装就位8移动变电站KBSGZY3150/6/3.32台重16.75tKBSGZY1600/6/1.21台重11tKBSGZY630/6/1.22台重5t9乳化泵站BRW80/31.51台单泵最大重6tBRW200/31.54台10开关QJZ-1400/3300-101套11控制系统KJ501套12单轨吊KYT100/14-1501部13除铁器1台重约5t轨顺14超前支架ZT2*4000/18/354组每架重9t三、安装前准备工作：1、矿方准备：1.1、负责地面设备的调试、装车及捆绑下井，材料捆绑下井，并打运到指定地点交与我单位。1.2、负责工作面、轨运顺钉道工作，组装硐室至工作面支架通道轨道规格不得小于38kg/m，工作面与轨顺轨道弯道曲率半径不低于6.5m，转弯处增设工字钢固轨器并加设保险道，轨道必须符合质量标准化要求，且轨道接头处须加设道板。1.3、轨顺及工作面打运路线由轨道面至顶板有效高度（去除锚索、锚杆外露不可弯曲部分）不低于3m，组装硐室至工作面不低于3.8m，运顺不低于3m，且轨道距巷壁（H架）有效宽度（去除巷壁管线等）不小于0.4m，工作面宽度不小于9m。沿途有妨碍打运的风水管路要及时整改，电缆、监控电缆、监控探头以及其它设备设施吊挂位置、高度...
