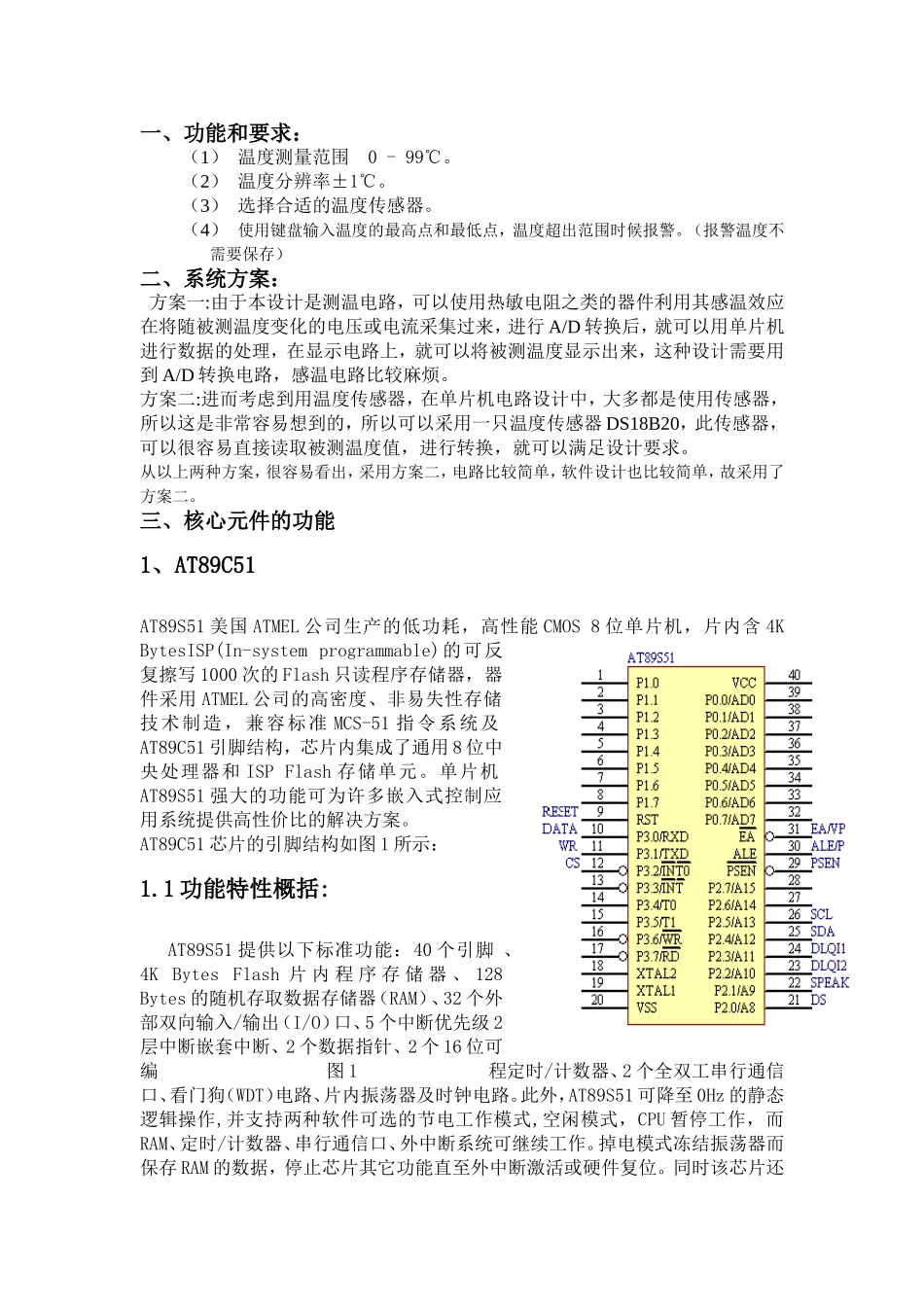

考试序列号____单片机课程设计论文论文题目：温度采集显示系统课程名称：单片机课程设计学院物理与光电工程学院专业班级08电子3班学号3108009223姓名梁辉浩联系方式任课教师20年月日温度采集显示系统一、功能和要求：（1）温度测量范围0-99℃。（2）温度分辨率±1℃。（3）选择合适的温度传感器。（4）使用键盘输入温度的最高点和最低点，温度超出范围时候报警。（报警温度不需要保存）二、系统方案：方案一:由于本设计是测温电路，可以使用热敏电阻之类的器件利用其感温效应在将随被测温度变化的电压或电流采集过来，进行A/D转换后，就可以用单片机进行数据的处理，在显示电路上，就可以将被测温度显示出来，这种设计需要用到A/D转换电路，感温电路比较麻烦。方案二:进而考虑到用温度传感器，在单片机电路设计中，大多都是使用传感器，所以这是非常容易想到的，所以可以采用一只温度传感器DS18B20，此传感器，可以很容易直接读取被测温度值，进行转换，就可以满足设计要求。从以上两种方案，很容易看出，采用方案二，电路比较简单，软件设计也比较简单，故采用了方案二。三、核心元件的功能1、AT89C51AT89S51美国ATMEL公司生产的低功耗，高性能CMOS8位单片机，片内含4KBytesISP(In-systemprogrammable)的可反复擦写1000次的Flash只读程序存储器，器件采用ATMEL公司的高密度、非易失性存储技术制造，兼容标准MCS-51指令系统及AT89C51引脚结构，芯片内集成了通用8位中央处理器和ISPFlash存储单元。单片机AT89S51强大的功能可为许多嵌入式控制应用系统提供高性价比的解决方案。AT89C51芯片的引脚结构如图1所示：1.1功能特性概括:AT89S51提供以下标准功能：40个引脚、4KBytesFlash片内程序存储器、128Bytes的随机存取数据存储器（RAM）、32个外部双向输入/输出（I/O）口、5个中断优先级2层中断嵌套中断、2个数据指针、2个16位可编图1程定时/计数器、2个全双工串行通信口、看门狗（WDT）电路、片内振荡器及时钟电路。此外，AT89S51可降至0Hz的静态逻辑操作,并支持两种软件可选的节电工作模式,空闲模式，CPU暂停工作，而RAM、定时/计数器、串行通信口、外中断系统可继续工作。掉电模式冻结振荡器而保存RAM的数据，停止芯片其它功能直至外中断激活或硬件复位。同时该芯片还具有PDIP、TQFP和PLCC等三种封装形式，以适应不同产品的需求1.2管脚说明：P0口：P0口为一个8位漏级开路双向I/O口，也即地址/数据总线复用口。作为输出口用时，能驱动8个TTL逻辑门电路。对端口写“1”时，被定义为高阻输入。在访问外部数据存储器或程序存储器时，这组口线分时转换地址（低8位）和数据总线复用，在访问期间激活内部上拉电阻。在Flash编程时，P0口接收指令字节，而在程序校验时，输出指令字节，校验时，要求外接上拉电阻。P1口:P1口是一个带内部上拉电阻的8位双向I/O口,P1口的输出缓冲级可驱动(吸收或输出电流)4个TTL逻辑门电路。对端口写“1”,通过内部的上拉电阻把端口拉到高电平,此时可作输入口。作输入口使用时,因为内部存在上拉电阻某个引脚被外部信号拉低时会输出一个电流(I)。在Flash编程和程序校验期间,P1接收低8位地址。部分端口还有第二功能,如表1所示:端口引脚第二功能P1.5MOSI(用于ISP编程)P1.6MISO(用于ISP编程)P1.7SCK(用于ISP编程)表1P1口部分引脚第二功能P2口:P2口是一个带有内部上拉电阻的8位双向I/O口,P2口的输出缓冲级可驱动(吸收或输出电流)4个TTL逻辑门电路。对端口写“1”,通过内部的上拉电阻把端口拉到高电平,此时可作输入口。作输入口使用时,因为内部存在上拉电阻,某个引脚被外部信号拉低时会输出一个电流(I)。在访问外部程序存储器或16位地址的外部数据存储器(例如执行MOVX@DPTR指令)时,P2口送出高8位地址数据。在访问8位地址的外部数据寄存器(例如执行MOVX@Ri指令)时,P2口线上的内容(也即特殊功能寄存器(SFR)区中P2寄存器的内容),在整个访问期间不改变。在Flash编程或校验时,P2亦接收高位地址和其它控制信号。P3口:P3口是一个带有内部上拉电阻的双向8位I/O口,P3口的输出缓冲级可驱动(吸收或输出电流)4个TTL逻辑门电路。对P3口写“1”时,它们被内部的上拉电阻拉高并可作为输...
