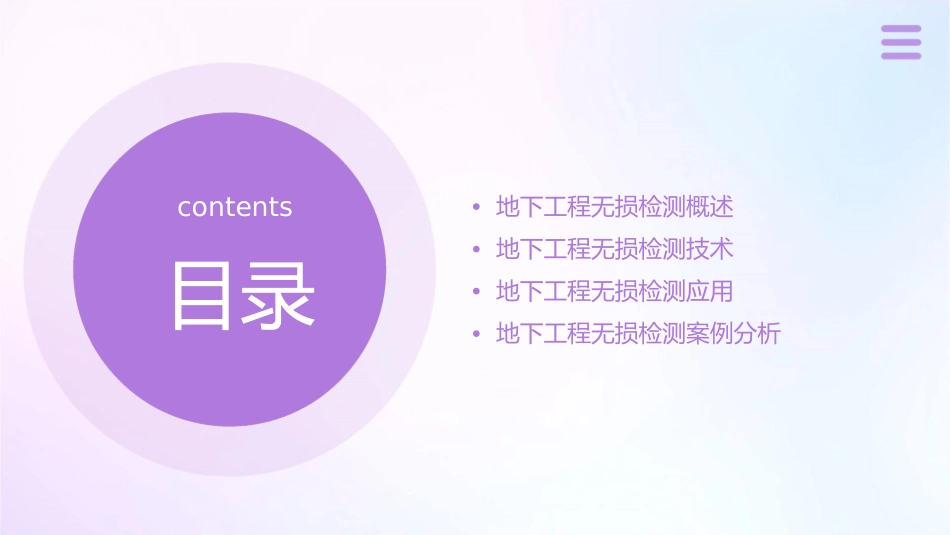

地下工程的无损检测课件contents•地下工程无损检测概述•地下工程无损检测技术•地下工程无损检测应用•地下工程无损检测案例分析目录01地下工程无损检测概述地下工程无损检测的定义与特点定义地下工程无损检测是指在不破坏地下工程结构的前提下，利用物理或化学方法对地下工程的结构、材料和性能进行检测和评估的技术。特点无损检测具有非破坏性、全面性、可靠性、高效性等优点，能够有效地对地下工程进行质量检测和评估，为地下工程的安全性和稳定性提供保障。地下工程无损检测的重要性提高工程质量无损检测可以全面检测地下工程质量，及时发现和解决工程质量问题，提高工程质量水平。保障地下工程安全通过无损检测，可以及时发现地下工程存在的缺陷和隐患，避免工程事故的发生，保障人民生命财产安全。节约维修成本通过无损检测，可以在工程维修前发现并解决潜在问题，避免不必要的维修和更换，节约维修成本。地下工程无损检测的历史与发展历史回顾地下工程无损检测技术起源于20世纪初，随着科技的发展和工程建设的需要，无损检测技术不断发展和完善。发展趋势未来，地下工程无损检测技术将朝着智能化、自动化、高精度化方向发展，同时将不断探索新的检测方法和手段，提高检测效率和准确性。02地下工程无损检测技术超声波检测技术总结词高效、准确、应用广泛详细描述超声波检测技术利用高频声波在材料中传播的特性，通过分析回波信号来判断材料内部的缺陷和损伤。该技术具有高效、准确、非破坏性等优点，广泛应用于地下工程的无损检测。射线检测技术总结词直观、高精度、对人体有害详细描述射线检测技术利用不同物质对射线的吸收和穿透能力的差异，通过分析透射或散射的射线信号来检测材料内部的缺陷。该技术能够直观地显示出缺陷的形状和大小，精度较高，但使用时需注意对人体的保护。磁粉检测技术总结词操作简便、适用于铁磁性材料、局限性较大详细描述磁粉检测技术利用铁磁性材料被磁化后表面磁感应强度不均匀的特性，通过观察磁粉分布来判断材料表面的缺陷。该技术操作简便，适用于铁磁性材料的检测，但对非铁磁性材料不适用。涡流检测技术总结词非接触、快速、对导电材料敏感详细描述涡流检测技术利用交流电在材料中产生的涡流，通过分析涡流的分布和变化来判断材料内部的缺陷。该技术具有非接触、快速等优点，但对导电材料的检测较为敏感。声发射检测技术总结词动态监测、实时反馈、对环境噪声敏感详细描述声发射检测技术利用材料内部缺陷或损伤产生的应力波信号，通过分析声波的传播和特征来判断材料的损伤状态。该技术能够实现动态监测和实时反馈，但容易受到环境噪声的影响。03地下工程无损检测应用隧道工程无损检测应用隧道衬砌厚度检测隧道锚杆锚固质量检测通过雷达探测技术，对隧道衬砌厚度进行无损检测，确保衬砌厚度符合设计要求。通过锚杆拉拔试验和超声波检测，对锚杆锚固质量进行无损检测，确保隧道结构安全。隧道裂缝检测利用红外热像仪、超声波等设备，对隧道混凝土裂缝进行无损检测，及时发现并处理裂缝。地铁工程无损检测应用地铁轨道缺陷检测地铁隧道结构检测地铁车辆无损检测利用漏磁检测技术，对地铁轨道的表面和内部缺陷进行无损检测，确保轨道安全运行。通过雷达和超声波检测技术，对地铁隧道结构的混凝土强度、裂缝和钢筋分布进行无损检测。利用射线、超声波和涡流等技术，对地铁车辆的轮轴、制动盘和车体进行无损检测，确保车辆运行安全。地下管道无损检测应用管道腐蚀检测通过管道内窥镜和电化学检测技术，对管道内壁的腐蚀程度进行无损检测，及时发现并修复腐蚀区域。管道连接处检测利用射线、超声波和磁粉等技术，对管道连接处的焊接质量进行无损检测，确保管道密封性和安全性。管道支撑结构检测通过雷达和超声波检测技术，对管道跨越的支撑结构进行无损检测，确保支撑结构的稳定性和安全性。地下储罐无损检测应用010203储罐底板腐蚀检测储罐焊缝检测储罐附件检测通过漏磁和电化学检测技术，对储罐底板的腐蚀程度进行无损检测，及时发现并修复腐蚀区域。利用射线、超声波和磁粉等技术，对储罐焊缝的焊接质量进行无损检测，确保储罐的安全性。对...
