发动机部件工作原理课件VIP免费

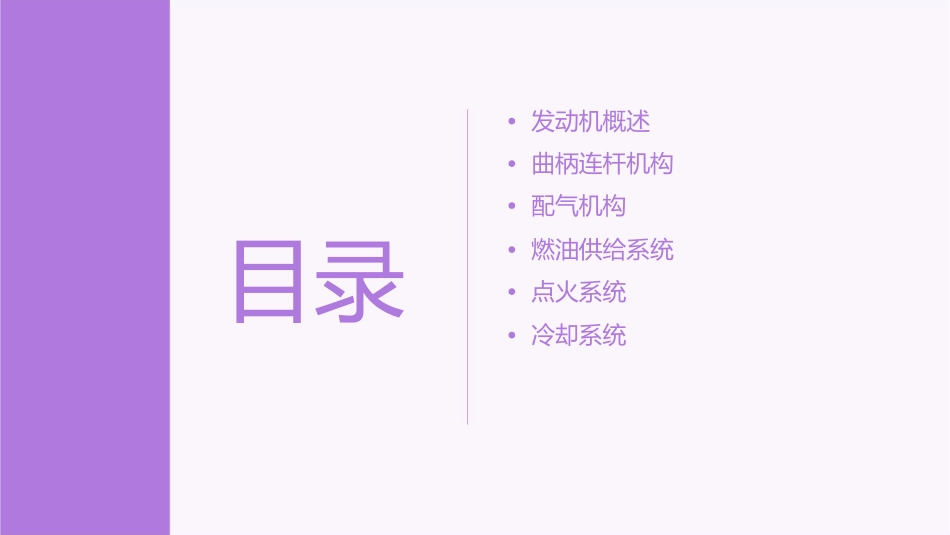

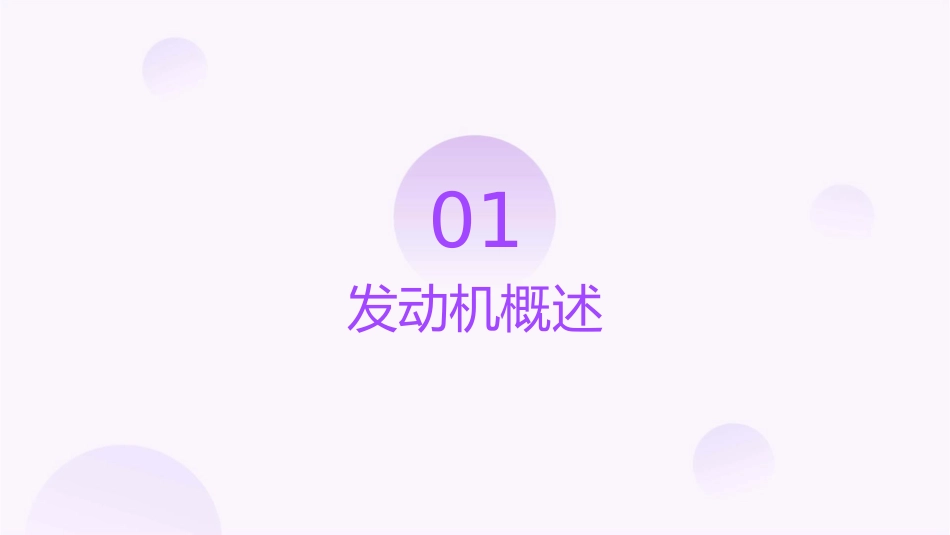

发动机部件工作原理课件•发动机概述•曲柄连杆机构•配气机构•燃油供给系统•点火系统目录•冷却系统01发动机概述发动机的类型010203内燃机外燃机蒸汽机利用燃料在气缸内燃烧产生的热能转化为机械能的发动机。燃料在外部燃烧，通过气缸内的热能转化为机械能的发动机。利用蒸汽产生的压力转化为机械能的发动机。发动机的基本组成气缸曲轴活塞气门是发动机的核心部分，燃料和空气在其中燃烧产生动力。将气缸中的动力传递到外部的部件，通过曲轴的旋转运动将动力输出。在气缸中上下运动，通过与曲轴的连接实现动力的传递。控制空气和燃料的进入和排出。发动机的工作原理01020304进气压缩燃烧排气吸入空气和燃料混合物。将混合物压缩，提高温度和压混合物在气缸内燃烧，产生高温高压气体。燃烧后产生的废气排出气缸。力。02曲柄连杆机构曲柄连杆机构的组成曲轴活塞曲轴是发动机中最重要的部件之一，它承受着周期性的气体力和惯性力的作用。曲轴一般由主轴颈、连杆轴颈、曲柄和尾部构成。活塞的作用是承受气体压力，并通过活塞销将这个力传递给连杆，以推动曲轴旋转。活塞由顶部、裙部、活塞销座和活塞环组成。连杆连杆的作用是将活塞的往复运动转换为曲轴的旋转运动，并传递发动机输出扭矩。连杆由连杆小头、连杆大头和连杆杆身组成。曲柄连杆机构的工作原理当活塞在气缸内进行往复运动时，连杆将这个往复运动转化为曲轴的旋转运动，从而输出扭矩。在吸气冲程和压缩冲程时，活塞向下运动，曲轴不转动；在压缩冲程结束时，火花塞产生火花，点燃可燃混合气体，气体爆炸产生的力量推动活塞向上运动，同时带动曲轴旋转。在做功冲程和排气冲程时，活塞继续向上运动，并推动曲轴旋转，将发动机的输出扭矩传递给传动系统。曲柄连杆机构的维护与保养01020304定期检查曲轴和轴承的磨损情况，如有问题应及时更换。定期检查连杆和活塞的紧固情况，确保其正常工作。定期更换机油和机油滤清器，以保持发动机良好的润滑状态。定期检查曲轴箱通风是否正常，以防止曲轴箱压力过高。03配气机构配气机构的组成气门组包括气门、气门座、气门导管等零件，用于控制气门的开启和关闭。气门传动组包括凸轮轴、挺柱、推杆和摇臂等零件，用于将凸轮的旋转运动传递至气门组，使气门实现开启和关闭动作。配气机构的工作原理吸气过程做功过程当进气门开启时，新鲜空气被当点火发生时，燃气膨胀推动活塞向下运动，对外输出功。吸入气缸。压缩过程排气过程进气门关闭，活塞向上运动，空气被压缩。当排气门开启时，废气被排出气缸。配气机构的调整与维修调整气门间隙检查气门密封性根据发动机型号和维修手册，调整气门间隙以保证正常的气门开闭动作。检查气门与气门座的密封性，如有漏气现象应及时维修。更换磨损零件清洗与润滑定期检查并更换磨损严重的零件，如挺柱、定期清洗配气机构并加注润滑油，以保证其正常运转。推杆等。04燃油供给系统燃油供给系统的组成燃油泵燃油滤清器用于将燃油从油箱中抽出，加压后供给发动机。过滤燃油中的杂质和水分，保证燃油的清洁度。燃油管路喷油器连接燃油泵、滤清器和发动机，确保燃油的顺畅流动。将燃油精确地喷入发动机的进气歧管或气缸内。燃油供给系统的工作原理燃油泵将油箱中的燃油加压，通过燃油管路输送到滤清器进行过滤。过滤后的燃油通过供油管路输送发动机工作时，燃油与空气混合形成可燃混合气，进入气缸内燃烧做功。到喷油器，根据发动机的需求，喷油器将适量的燃油喷入发动机的进气歧管或气缸内。燃油供给系统的维护与保养01020304定期更换燃油滤清器，确保燃油的清洁度。检查燃油管路是否有漏油、破损等现象，如有应及时更换。根据需要清洗燃油系统，防止积碳和堵塞。检查喷油器的工作状况，确保其正常工作。05点火系统点火系统的组成火花塞高压线圈火花塞是点火系统的核心部件，负责产生电火花，点燃混合气。高压线圈的作用是将12V的电压升压到数万伏，为火花塞提供足够的点火能量。点火模块电源点火模块是控制点火线圈工作的电子元件，根据发动机的点火需求，控制点火线圈的通电和断电。点火系统的电源通常来自车辆的发电机，为点火系统提供电力。点火系统的...
