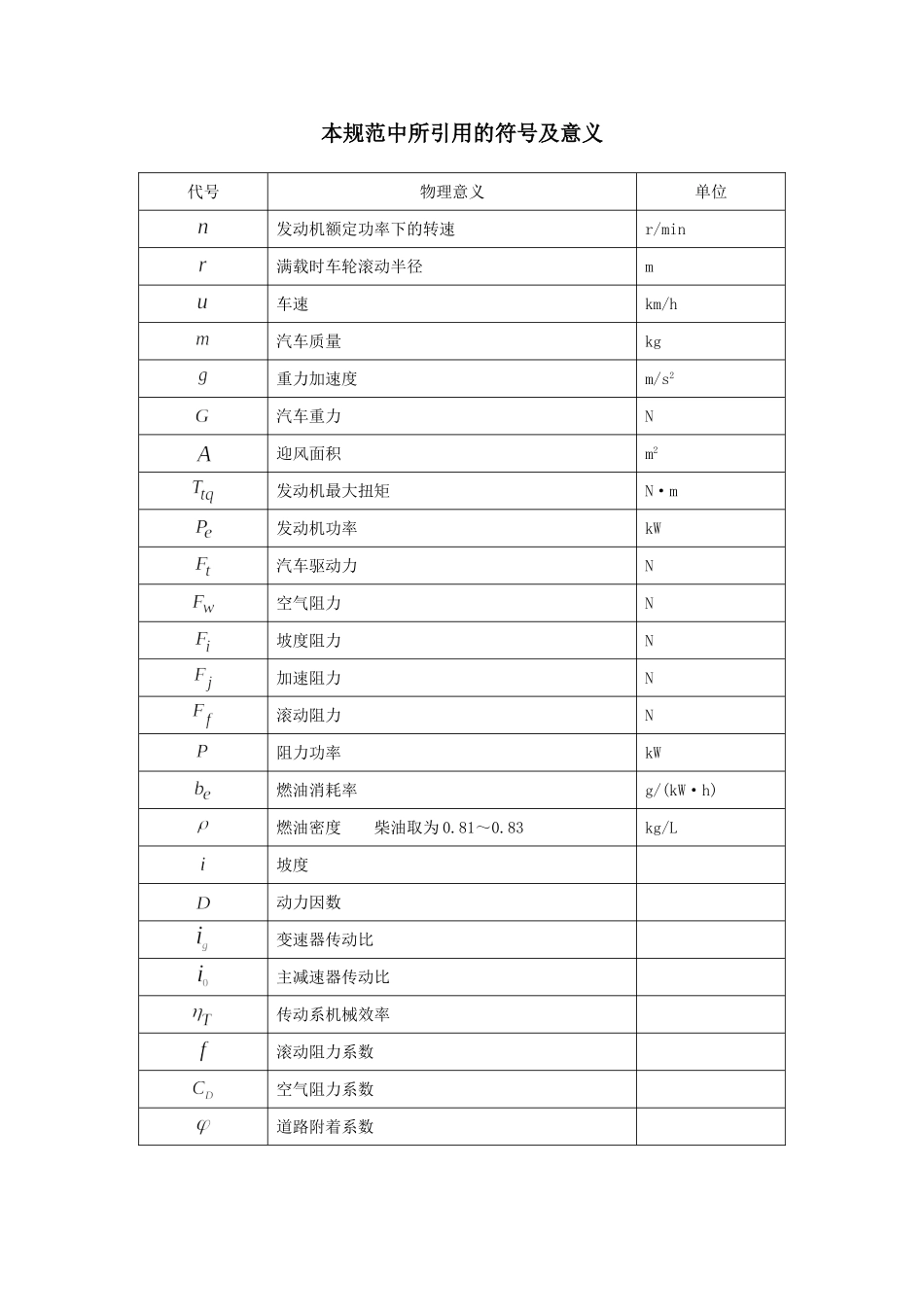

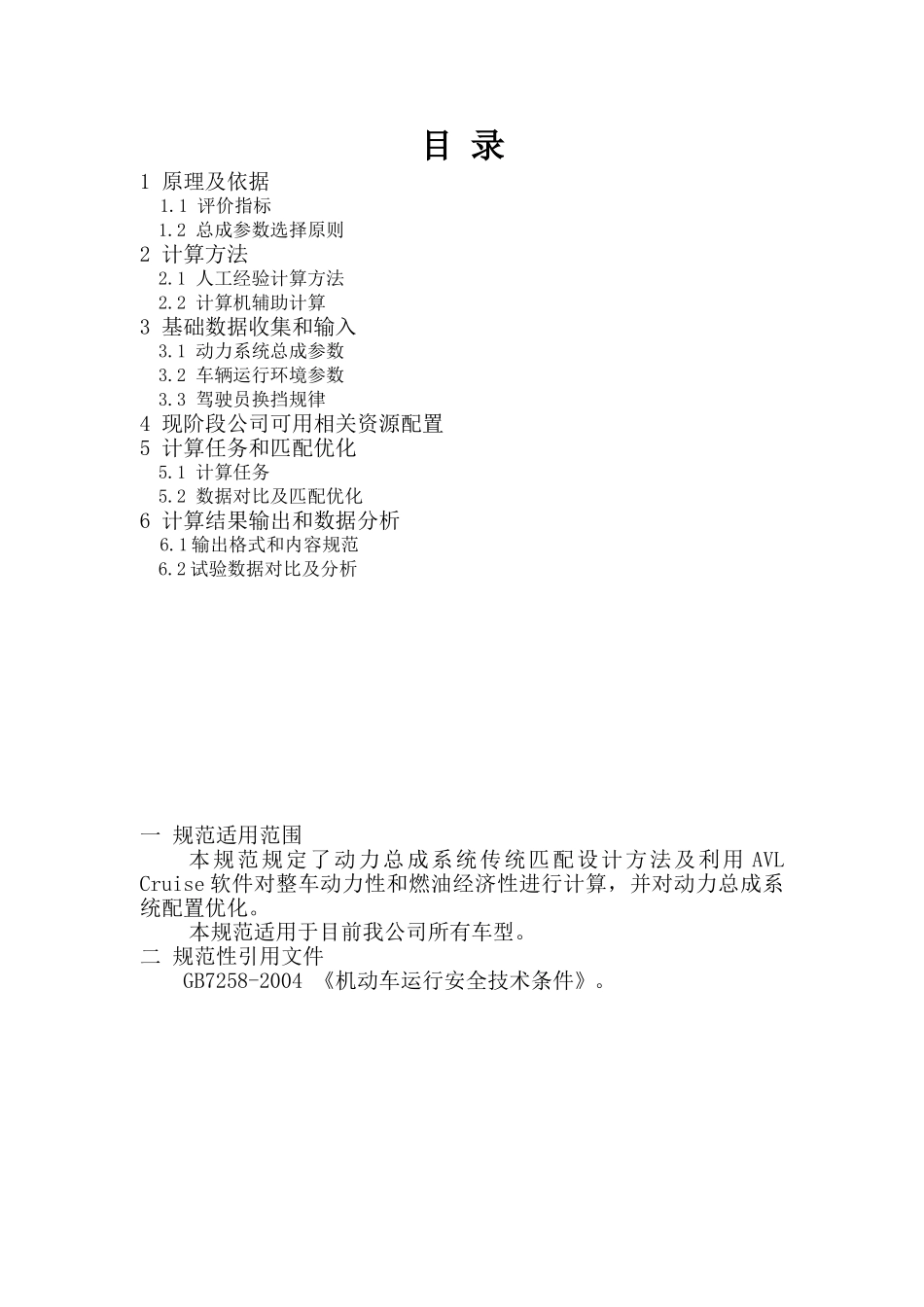

目录1原理及依据1.1评价指标1.2总成参数选择原则2计算方法2.1人工经验计算方法2.2计算机辅助计算3基础数据收集和输入3.1动力系统总成参数3.2车辆运行环境参数3.3驾驶员换挡规律4现阶段公司可用相关资源配置5计算任务和匹配优化5.1计算任务5.2数据对比及匹配优化6计算结果输出和数据分析6.1输出格式和内容规范6.2试验数据对比及分析一规范适用范围本规范规定了动力总成系统传统匹配设计方法及利用AVLCruise软件对整车动力性和燃油经济性进行计算，并对动力总成系统配置优化。本规范适用于目前我公司所有车型。二规范性引用文件GB7258-2004《机动车运行安全技术条件》。本规范中所引用的符号及意义代号物理意义单位发动机额定功率下的转速r/min满载时车轮滚动半径m车速km/h汽车质量kg重力加速度m/s2汽车重力N迎风面积m2发动机最大扭矩N·m发动机功率kW汽车驱动力N空气阻力N坡度阻力N加速阻力N滚动阻力N阻力功率kW燃油消耗率g/(kW·h)燃油密度柴油取为0.81～0.83kg/L坡度动力因数变速器传动比主减速器传动比传动系机械效率滚动阻力系数空气阻力系数道路附着系数动力匹配设计规范1原理及依据1.1评价指标1.1.1汽车动力性评价指标汽车的动力性是指汽车在良好路面上直线行驶时由汽车受到的纵向外力决定的,所能达到的平均行驶速度。从获得尽可能高的平均行驶速度的观点出发，汽车的动力性主要可由以下三个指标来评定。1.1.1.1最高车速最高车速Umax是指在水平良好的路面上汽车能达到的最高行驶速度。它仅仅反映汽车本身具有的极限能力，并不反映汽车实际行驶中的平均速度。1.1.1.2加速性能汽车的加速能力常用原地起步连续换档加速时间与最高档或次高档加速时间来表示。原地起步连续换档的加速时间是指用一档或二档起步，以最大加速度按最佳换档时间逐步换至最高档，加速至某一预定的距离或车速所需要的时间。该项指标反映了汽车在各种车速下的平均动力性。最高档或次高档加速时间是指用最高档或次高档由某一较低车速全力加速至某一高速所需要的时间。因为超车时汽车与被超汽车并行，容易发生安全事故，所以最高档或次高档加速能力强，行驶就更安全。1.1.1.3爬坡性能汽车的爬坡能力是用满载时汽车在良好路面上的最大爬坡度imax来表示的。显然，最大爬坡度是指一档时的最大爬坡度。有些国家用汽车在一定坡道上能达到的车速来表明其爬坡能力。该项指标所反映的是汽车低速时的动力性。现有的汽车动力性的评价指标只是反映了汽车本身具有的极限能力，在一定程度上反映了汽车动力性的好坏，但由于未与复杂的实际使用工况统一考虑，因而往往与汽车实际使用效果相差很大。1.1.2汽车燃油经济性评价指标在保证动力性的条件下，汽车以尽量小的燃油消耗量经济行驶的能力称为汽车的燃油经济性。汽车的燃油经济性通常用一定工况下汽车行驶百公里的燃油消耗量或一定燃油量能行驶的里程来衡量。在我国及欧洲，燃油经济性指标的单位为L/100km，即行驶100km所消耗的燃油量。1.1.2.1等速燃油消耗等速行驶百公里燃油消耗量是常用的一种评价指标，指汽车在一定载荷下，以最高档在水平良好路面上等速行驶100km的燃油消耗量。测出每隔10km/h或20km/h速度间隔的等速百公里燃油消耗量，绘制成曲线，称为等速百公里燃油消耗量曲线，用它来综合评价汽车的燃油经济性。1.1.2.2加速燃油消耗加速燃油消耗是指用最高档从某一车速开始全油门加速行驶500m的燃油消耗量，换算成百公里油耗量。对重型汽车而言，在最高档满载时加速度非常小，行驶500m的速度增加量很小，目前重型汽车很少采用这一指标来评价汽车的经济性。1.1.2.3多工况燃油消耗等速行驶工况没有全面的反映汽车的实际运行状况，是车辆行驶的一个理想状态，而车辆在实际使用过程中总会或多或少加速、减速等工况，如在市区行驶时，会频繁的出现加速、减速、怠速停车等行驶工况。因此各国都制定了一些典型的循环行驶试验工况，模拟汽车实际运行工况，并以其百公里燃油消耗量来评定相应性工况的燃油经济性。许多国家对循环工况都进行了大量的研究，如欧洲的ECE循环，英国的NEDC循环，美国的UDDS循环，日本的JPN10DDS循环等。我国也制定了货车的路上行驶循环工况：六工...
