可编程控制器基本工作原理课件VIP免费

可编程控制器基本工作原理课件_第1页
1/27

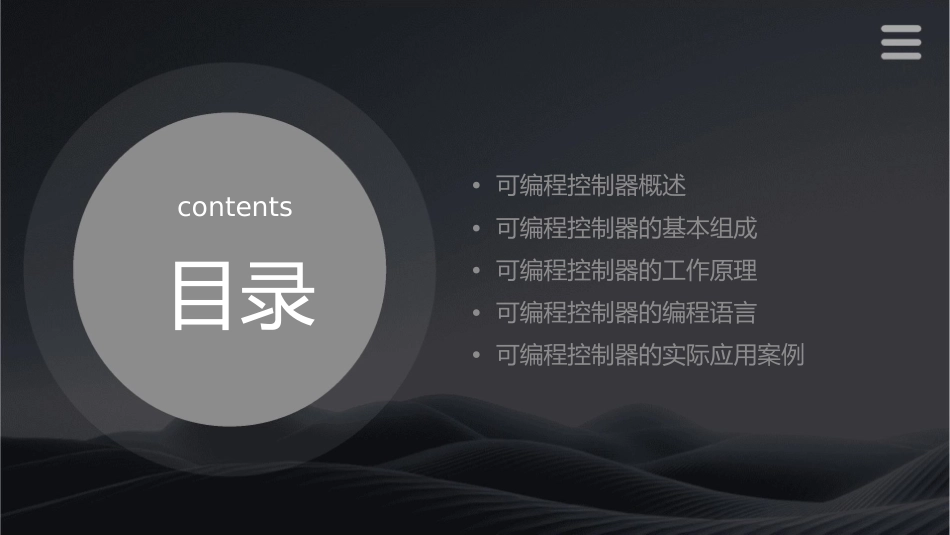

可编程控制器基本工作原理课件_第2页
2/27

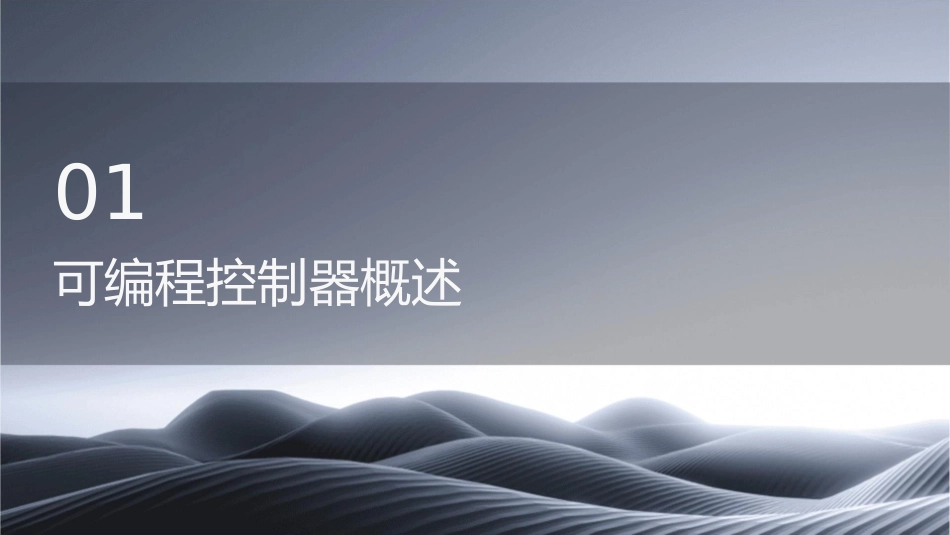

可编程控制器基本工作原理课件_第3页
3/27
•可编程控制器概述contents•可编程控制器的基本组成•可编程控制器的工作原理•可编程控制器的编程语言•可编程控制器的实际应用案例目录01可编程控制器概述可编程控制器的定义与特点总结词可编程控制器是一种工业自动化控制装置,具有编程灵活、可靠性高、环境适应性强等特点。详细描述可编程控制器(PLC)是一种专门为工业环境设计的数字运算操作电子系统。通过编程,它可以控制各种类型的机械或生产过程。其主要特点包括灵活性、可靠性、环境适应性等。可编程控制器的发展历程总结词可编程控制器的发展经历了初创期、发展期、成熟期三个阶段,目前正处于不断创新和提高的阶段。详细描述可编程控制器的发展始于20世纪60年代初的初创期,随着技术的不断发展,其功能和性能得到了大幅提升。进入20世纪80年代,随着微处理器技术和计算机技术的引入,可编程控制器进入了发展期,并逐渐成为工业控制系统的主流。目前,可编程控制器已经进入了成熟期,并不断涌现出新的技术和应用领域。可编程控制器的应用领域总结词可编程控制器广泛应用于制造业、电力、交通、化工等领域,是工业自动化控制的核心设备之一。详细描述可编程控制器在工业自动化领域中发挥着重要作用,广泛应用于制造业的自动化生产线控制、电力系统的继电保护和自动化控制、交通信号控制、化工过程的自动化控制等领域。它能够实现各种复杂的控制逻辑和算法,提高生产效率和产品质量,是现代工业自动化控制的核心设备之一。02可编程控制器的基本组成中央处理器单元中央处理器单元是可编程控制器的核心部分,负责执行用户程序和控制整个系统的工作。它由运算器、控制器和寄存器等组成,能够实现逻辑运算、算术运算、数据比较、数据传送等基本操作。中央处理器单元通过读取输入接口的数据,执行用户程序,并将结果输出到输出接口,实现对被控对象的控制。存储器存储器是可编程控制器中用于存储程序、数据和系统信息的部件。它分为只读存储器和随机存取存储器两存储器的容量决定了可编程控制器能够类,只读存储器用于存储固定不变的程序和数据,随机存取存储器用于存储在程序执行过程中需要随时修改的数据。存储的程序和数据的规模。输入/输出接口输入/输出接口是可编程控制器与被控对象之间进行信息交换的桥梁。输入接口用于接收来自被控对象的信号,输出接口用于将可编程控制器输出的信号传输给被控对象。可编程控制器的输入/输出接口有多种类型,如数字量输入/输出接口、模拟量输入/输出接口等,以满足不同被控对象的需要。电源电源是可编程控制器的能源供给部件,为整个系统提供稳定的直流电源。可编程控制器的电源一般采用开关电源,具有效率高、体积小、重量轻等优点。电源的稳定性直接影响到可编程控制器的运行稳定性和可靠性。编程器0102编程器是用于编写、调试和下载用户程序的工具。编程器可以是独立的设备,也可以是计算机的一个软件。通过编程器,用户可以编写控制逻辑、设置参数、监控系统状态等,实现对可编程控制器的全面控制。0303可编程控制器的工作原理扫描技术扫描技术是可编程控制器的基本工作原理之一,它是指可编程控制器对输入信号进行逐行扫描,并将结果存储在内部存储器中。通过扫描技术,可编程控制器能够快速处理输入信号,并输出相应的控制信号。扫描技术具有高效、快速的特点,能够实现高精度的控制。同时,扫描技术还可以通过软件编程实现复杂的控制逻辑,提高了可编程控制器的灵活性和可扩展性。输入采样阶段输入采样阶段是可编程控制器工作流程的第一个阶段,其主要任务是从输入端口读取输入信号的状态,并将其存储在内部存储器中。在输入采样阶段,可编程控制器会对输入信号进行采样,并将采样结果转换为二进制代码。这样,可编程控制器就能够识别输入信号的状态,并根据程序逻辑进行相应的处理。程序执行阶段程序执行阶段是可编程控制器工作流程的第二个阶段,其主要任务是根据程序逻辑对输入信号进行处理,并输出相应的控制信号。在程序执行阶段,可编程控制器会按照程序中编写的指令逐条执行,并根据输入信号的状态进行相应的逻辑运算。通过程序执行阶段,可编程控制器能够实现复杂的...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

可编程控制器基本工作原理课件
