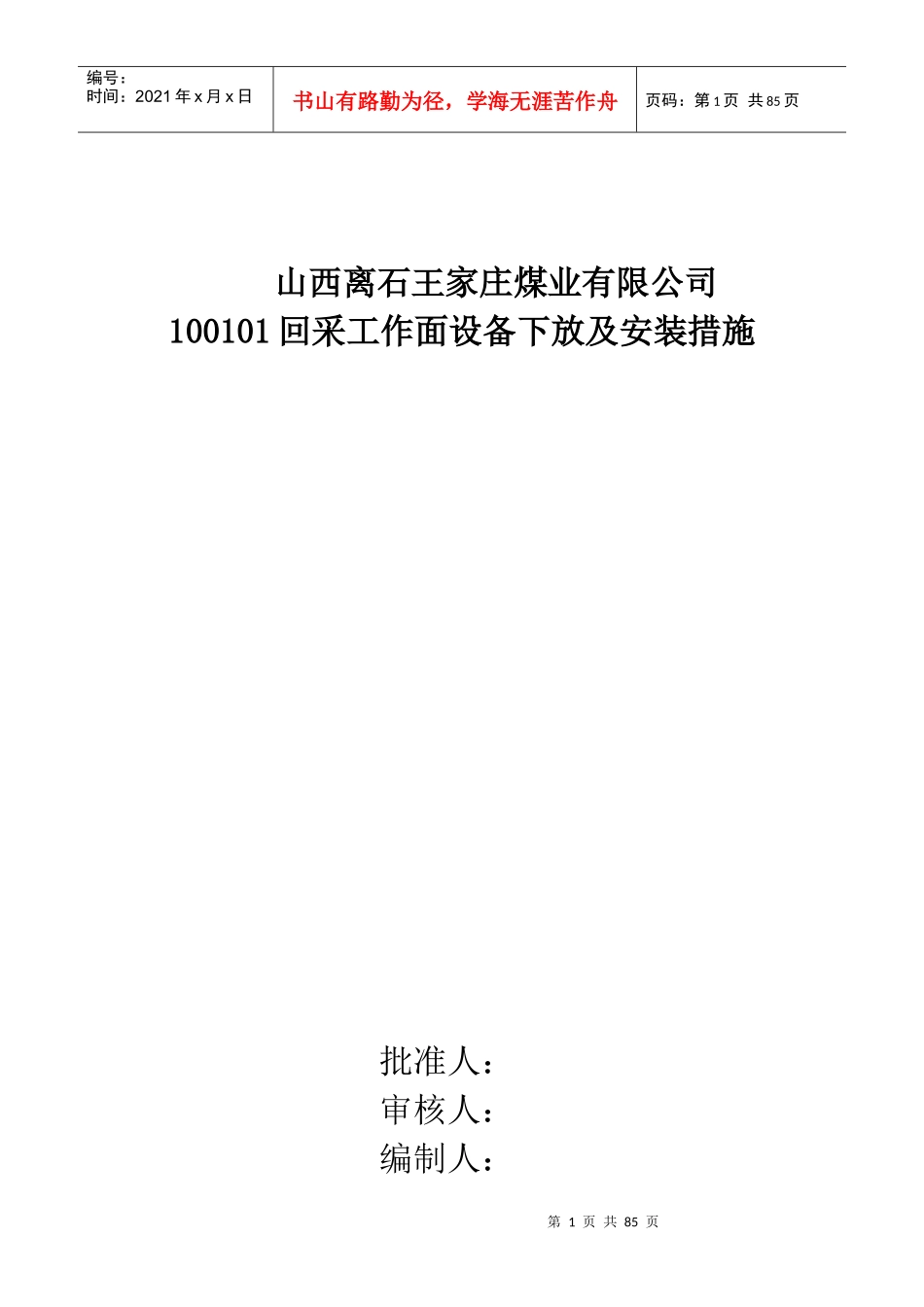

第1页共85页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共85页山西离石王家庄煤业有限公司100101回采工作面设备下放及安装措施批准人：审核人：编制人：第2页共85页第1页共85页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共85页二O一三年八月会审意见职务签字会审时间第3页共85页第2页共85页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共85页第4页共85页第3页共85页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共85页会审意见第5页共85页第4页共85页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共85页第6页共85页第5页共85页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共85页贯彻名单第7页共85页第6页共85页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共85页100101综放工作面转载机、破碎机、前后部溜子、支架、机组安装安全技术措施100101综放工作面已经具备安装条件，为确保大型设备的安全顺利安装，特制订如下安全技术措施：一、安装环境（一）巷道概况1、100101进风顺槽长度为1050m，巷道净宽4.6m、净高3m；2、回风顺槽长度为1010m，巷道净宽4.6m、净高3m；3、工作面切巷长度为150m，巷道净宽7.5m、净高2.7m。（二）设备的运输路线1、转载机、破碎机、支架、采煤机及前、后部溜子运输路线：地面→运料副斜井→采区集中轨道巷→100101回风顺槽→工作面。2、皮带输送机、供电设备列车运输路线：地面→运料副斜井→采区集中轨道巷→100101进风顺槽。3、绞车的安装位置（1）100101回风顺槽采用无极绳（绳径¢24.5mm）配合24kg/m运输。在切巷下端头正对回风顺槽的绞车硐室内第8页共85页第7页共85页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共85页安设一部25kg调度绞车（绳径￠18.5mm），作为下放回收空板车所用，此绞车命名为1#绞车。（2）切巷：在切巷上、下两端头正对切巷的绞车硐室内，各安设一台20t回柱绞车（绳径¢28mm），作为下放支架、机组和安装支架等设备所用，切巷下端头绞车命名为2#绞车，切巷上端头绞车命名为5#绞车。（3）在切巷下端头正对切巷的绞车硐室内20t回柱绞车旁，另安设一部25kw调度绞车（绳径￠18.5mm），作为下放工作面溜子大链、回收空车所用，此绞车命名为3#绞车。（4）为便于运输，在距切巷下端头口约20m附近安设一部11.4kw调度绞车（绳径￠15.5mm），作为设备车辆进入工作面拐弯所用，此绞车命名为4#绞车。（5）进风顺槽：进风顺槽自顺槽口至工作面切巷处现已安设4部25kw调度绞车（绳径￠18.5mm），此4部绞车分别依次命名为6#、7#、8#、9#绞车，其中6#、8#为对拉绞车，7#、9#为对拉绞车，作为运输顺槽内运输转载机、破碎机及输送机所用。4、绞车的安装方法（1）20T回柱绞车安装方法20T回柱绞车自重2.5T，起吊时使用2台3T手动葫芦。第9页共85页第8页共85页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共85页起吊索具：¢18.5mm两头插接钢丝绳，专用起吊锚索起吊连接装置、40T运输机锚链。起吊点：专用起吊锚索。回柱绞车运输到轨道头卸车位置后，采用3T手动葫芦吊挂在顶板专用起吊锚索上将回柱绞车卸下车，在回柱绞车卸下车后，采用3T手动葫芦将回柱绞车牵引到安装位置，并且要调好方向，回柱绞车要安装在顶板完好的位置。采用液压单体支柱打好“四压两戗”，且要打牢，所有的液压单体支柱要安设防倒绳，压、戗柱不得打在顶板的支护锚杆上。所选液压单体支柱要完好，严禁使用自降液压单体支柱。（2）调度绞车安装方法绞车安装如果使用两压两戗固定，戗柱要保持65°-75°倾角，压柱要垂直，其戗、压柱直径不得小于180mm，顶板要有柱窝（矸石顶柱窝深度大于150mm，煤顶柱窝深度大于200mm）。戗、压柱顶端严禁打在棚梁或锚杆托盘上；如果使用地锚固定，选用锚杆长度为2.4m，其锚固深度不低于2m，直径应大于20mm，露出底板长度为250mm，其中25kw以下绞车其地锚为4根，40kw、55kw绞车其地锚为8根。2、安装完毕的绞车，其最突出...
