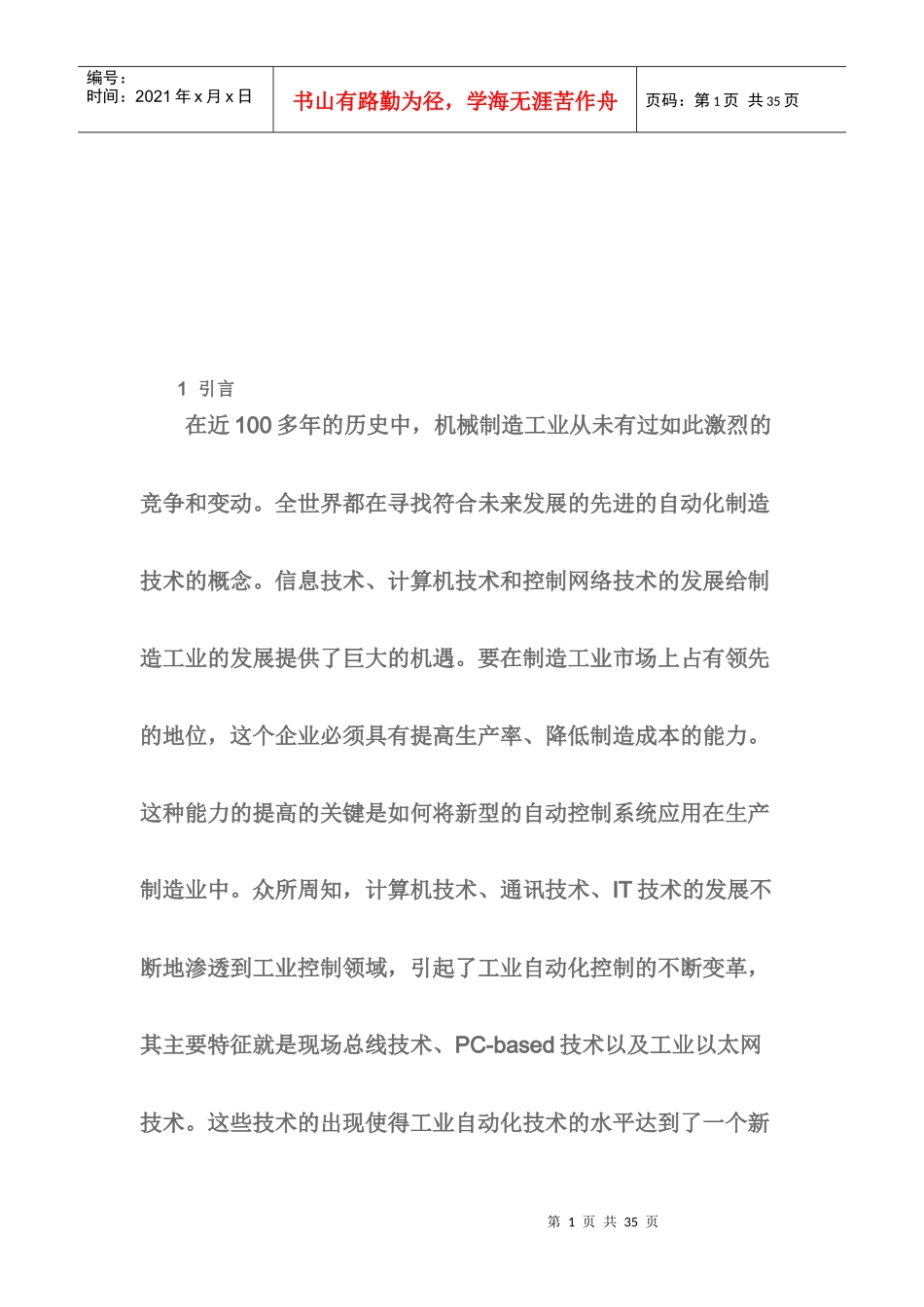

第1页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共35页1引言在近100多年的历史中，机械制造工业从未有过如此激烈的竞争和变动。全世界都在寻找符合未来发展的先进的自动化制造技术的概念。信息技术、计算机技术和控制网络技术的发展给制造工业的发展提供了巨大的机遇。要在制造工业市场上占有领先的地位，这个企业必须具有提高生产率、降低制造成本的能力。这种能力的提高的关键是如何将新型的自动控制系统应用在生产制造业中。众所周知，计算机技术、通讯技术、IT技术的发展不断地渗透到工业控制领域，引起了工业自动化控制的不断变革，其主要特征就是现场总线技术、PC-based技术以及工业以太网技术。这些技术的出现使得工业自动化技术的水平达到了一个新第2页共35页第1页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共35页的高峰，面向21世纪的现代工业控制系统正在逐渐形成。十多年来，PhoenixContact公司坚持不断创新，不断变革，在工业自动化控制领域提出自己独特的解决方案，特别针对如何提高生产率这一制造工业关键的问题。一种具有开放性通讯平台的模块化自动控制系统—AUTOMATIONWORX（AX）已在生产实际中得到广泛的应用，其先进性、经济性和可靠性得到了实践的证明。事实表明将这种技术用于汽车制造业上可减少25%的厂房面积、70%系统部件的库存量和90%的安装调试时间，使生产率和经济效益得到了最大的提高。2生产率的提高取决于生产过程的信息化以及制造系统的集成能力在当今科学技术迅猛发展的时代，生产率的提高是增强竞争能力的关键。机器和工业设备经济使用的必要性越来越得到人们第3页共35页第2页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共35页的重视。这不仅仅是指机械生产厂，同时也是对产品制造厂的要求。充分的利用生产的潜力，尽可能地缩短定单到发货的时间，这需要工业制造厂家的高度的灵活性和产品生产厂生产新的产品的机动性。这就是说，机器和工业设备的制造必须在一定的程度上与技术流程的信息流相结合，即通讯技术必须与生产制造技术紧密的结合起来。为了满足生产设备的高度适应性以及产品快速地改朝换代，制造厂家在制造设备时必须考虑设计、制造、安装和现场调试时所使用的自动控制方案的一致性，即它的集成化程度。在一个开放性的通讯平台上，高度的集成化必须包含生产过程的信息交换，工业网络系统的组态、参数化以及企业网络和Internet的联接。这两者之间的关系如图1所示。（1信息流2生产率3集成程度）生产过程的信息化以及制造系统的集成能力提高了生产率。第4页共35页第3页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共35页而实现生产过程的信息化和制造系统的集成能力的工业自动化控制系统由以下的因素决定：开放型的系统；模块化的结构；快速和方便的安装技术；高度的标准化；成本核算的整体性。这5大要点构成了提高生产率的基础。3AX的特点和构成3.1特点为了满足以上要求，必须实现一个功能强、灵活可靠、模块化的自动化技术的解决方案。这个解决方案的关键是具有一个通讯网络，通过这个网络实现从现场设备、传送器、执行器、智能第5页共35页第4页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共35页仪器仪表、控制器、制造设备，一直到生产管理部门之间的信息传输，同时所有的自动化模块可以方便地连接在这个开放式的信息平台上。AX系统恰恰为这个目的而开发，完全满足了这样的要求。模块式自动控制系统AX将现代通讯技术和计算机技术有机地与工业控制技术结合起来，是实现了开放型、模块化和具有国际标准的全控制系统。它包含了具有IEC61158国际标准的现场总线技术—INTERBUS，基于PC技术的PLC控制器，其编程语言采用IEC61131-3国际标准，PLC控制器之间的通讯采用IEC61158-5的通讯协议。控制系统与工业以太网联成一体，通过开放的OPC技术实现了控制系统与企业管理之间的数据传输接口。它提供了一个开放式的通讯平台，可满足自动控制系统所需要的所有通讯要求。同时模块式自动控制...
