初三物理电流与电压电阻的关系课件时VIP免费

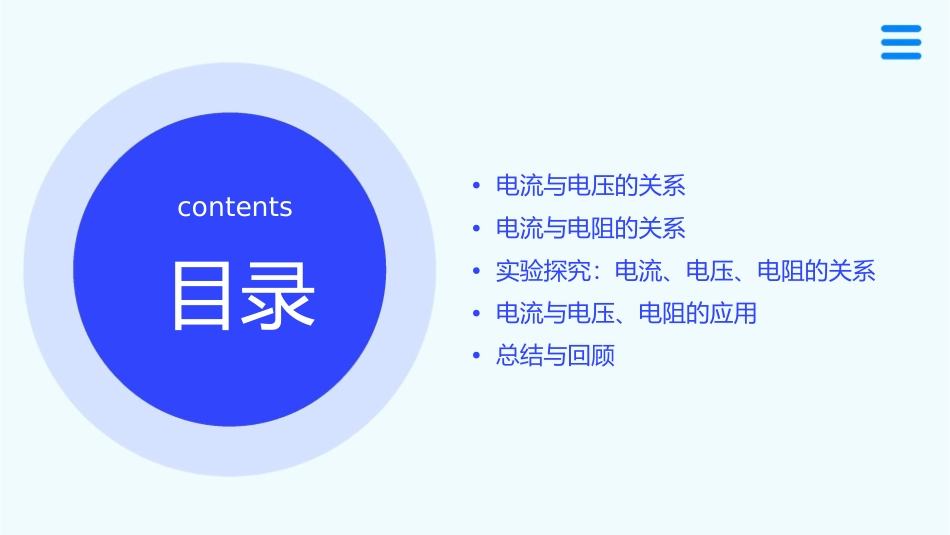

•电流与电压的关系contents•电流与电阻的关系•实验探究：电流、电压、电阻的关系•电流与电压、电阻的应用•总结与回顾目录电流与电压的关系电流的定义总结词电流是电荷流过导体的速率。详细描述电流是指电荷在导体中流动的现象，其大小用单位时间内流过导体的电荷量来表示，单位是安培（A）。电流的大小和方向取决于电荷的运动状态和导体的性质。电压的定义总结词电压是电场中电势差的表现。详细描述电压是指电场中电势差的表现，其大小表示电场中电势能转化的能力。电压的方向与电流的方向相同，从高电势指向低电势。电压的大小和方向取决于电源的性质和电路的结构。欧姆定律总结词电流与电压成正比，与电阻成反比。详细描述欧姆定律是电路分析中的基本定律之一，它指出在纯电阻电路中，电流与电压成正比，与电阻成反比。公式表示为I=U/R，其中I表示电流，U表示电压，R表示电阻。欧姆定律的应用范围仅限于纯电阻电路，对于含有电容、电感等元件的电路不适用。电流与电阻的关系电阻的定义总结词理解电阻的基本概念详细描述电阻是导体对电流的阻碍作用，是导体本身的一种属性，其大小与导体的材料、长度、横截面积和温度等因素有关。电流与电阻的关系总结词掌握电流与电阻之间的反比关系详细描述在电路中，当电压一定时，电流与电阻成反比关系，即电阻越大，电流越小；电阻越小，电流越大。这是欧姆定律的基本内容。实验：探究电流与电阻的关系总结词通过实验验证电流与电阻的关系详细描述通过实验，可以搭建电路，控制电压不变，改变电阻值，观察电流的变化情况，从而验证电流与电阻之间的反比关系。实验中需要注意控制变量的方法。实验探究：电流、电压、电阻的关系实验目的探究电流、电压和电阻三者之间的关系。通过实验操作，提高学生的实践能力和科学素养。理解欧姆定律的原理和应用。实验器材电源：1个电流表：1电压表：1个个电阻箱：1导线：若干开关：1个个实验步骤1.电路连接2.调整电阻箱3.测量并记录数据4.数据分析5.得出结论按照电路图正确连接电源、电流表、电压表、电阻箱和开关。确保线路连接牢固，避免接触不良引起的误差。调整电阻箱的阻值，使电阻值分别为5Ω、10Ω、15Ω、20Ω。每个电阻值分别进行实验。在每个电阻值下，分别测量并记录电流表和电压表的读数。确保在每个电阻值下进行多次测量，以减小误差。将实验数据整理成表格或图表形式，分析电流、电压和电阻之间的关系。根据实验数据，尝试绘制电流与电压、电流与电阻之间的图像，观察图像特征。根据实验数据和图像分析，总结电流、电压和电阻之间的关系，得出欧姆定律的结论。电流与电压、电阻的应用电流表与电压表的使用010203电流表电压表使用注意事项测量电路中电流大小的仪表，使用时需串联在电路中。测量电路两端电压的仪表，使用时需并联在电路中。选择合适的量程，避免电流表与电压表短路或超量程使用。电动机的工作原理工作原理组成部分工作过程利用通电线圈在磁场中受力转动的原理，将电能转化为机械能。定子、转子、换向器等部分组成。电流通过电动机线圈，在磁场中受力转动，带动转子转动。欧姆定律的应用欧姆定律注意事项欧姆定律只适用于纯电阻电路，对于非纯电阻电路（如电动机、电解池等），欧姆定律不适用。在纯电阻电路中，电流与电压成正比，与电阻成反比。应用场景计算电路中的电流、电压和电阻，分析电路问题。总结与回顾本节课的重点与难点重点理解电流、电压和电阻的基本概念，掌握三者之间的关系。难点掌握欧姆定律的应用，理解电流、电压和电阻在电路中的相互作用。学习建议与注意事项学习建议深入理解电流、电压和电阻的概念，掌握它们的物理意义。通过实验探究电流、电压和电阻的关系，理解欧姆定律。学习建议与注意事项•结合生活实例，解释电流、电压和电阻的关系及其应用。学习建议与注意事项01020304注意事项注意电流、电压和电阻的单位换算，避免单位混淆。对于难以理解的概念，多查阅资料或请教老师、同学。在实验探究过程中，注意安全操作，避免触电和设备损坏。
