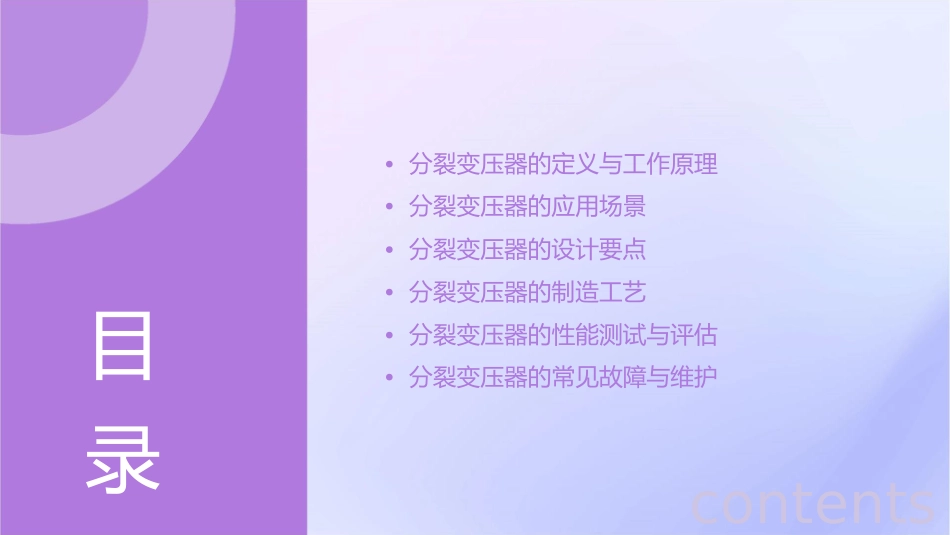

分裂器剖•分裂变压器的定义与工作原理•分裂变压器的应用场景•分裂变压器的设计要点•分裂变压器的制造工艺目•分裂变压器的性能测试与评估•分裂变压器的常见故障与维护录contents01分裂器的定与工定义与工作原理定义分裂变压器是一种特殊类型的变压器，它具有两个或更多的独立绕组，这些绕组被分裂成两个或更多的部分，以实现特定的电气和机械性能。工作原理分裂变压器的工作原理与普通变压器相似，通过电磁感应原理，将一次绕组的电能传递到二次绕组。不同的是，分裂变压器的二次绕组被分裂成多个部分，使得每个部分的电压和电流可以独立调整，以满足特定的需求。结构特点分裂绕组油箱分裂变压器的核心部分是分裂绕组，它由多个独立的线圈组成，每个线圈都有自己的匝数和导线规格。油箱是分裂变压器的外壳，内部装有变压器主体和其他附件。铁芯冷却系统铁芯是分裂变压器的磁路，它为了确保变压器正常运行，通常配备有冷却系统，如散热器或油泵。由硅钢片叠装而成，用于传递磁通。工作特性独立调整灵活性高由于分裂变压器的二次绕组被分裂成多个部分，因此每个部分的电压和电流可以独立调整，以满足不同的负载需求。由于具有多个独立绕组，分裂变压器具有更高的灵活性，可以应用于多种不同的电气系统。高效节能维护方便与普通变压器相比，分裂变压器具有更高的效率和更好的节能效果。由于结构相对简单，分裂变压器的维护和检修相对方便。02分裂器的用景电力系统01电力系统中的分裂变压器主要用于高压输电和变电，通过将高电压转换为较低的电压，以供用户使用。02分裂变压器在电力系统中起到关键的作用，能够有效地降低线路损耗，提高输电效率，保障电力系统的稳定运行。工业控制在工业控制领域，分裂变压器常被用于自动化设备和控制系统，以提供稳定的电源和信号传输。在工业环境中，分裂变压器能够承受较大的负载和电压波动，为设备提供可靠的电源保障。实验室设备在实验室中，分裂变压器主要用于精密仪器和实验设备的供电，以确保实验结果的准确性和稳定性。由于实验室设备通常需要高精度的电源，分裂变压器能够提供稳定的电压和电流，满足实验需求。03分裂器的点磁路设计磁路设计是分裂变压器设计的核心，它决定了变压器的性能和效率。在磁路设计中，需要选择合适的磁性材料，以满足变压器的额定功率和电压要求。磁路设计还需要考虑磁路的磁通密度和磁通分布，以确保变压器在正常工作时不会出现过热或磁饱和现象。磁路设计还需要考虑磁路的漏磁通，以减小变压器的铁损和漏磁通引起的附加损耗。线圈设计01020304线圈设计是分裂变压器设计的另一个重要环节，它决定了变压器的电气性能。在线圈设计中，需要选择合适的导线材料和截面积，以满足变压器的额定电流和热稳定要求。线圈设计还需要考虑线圈的匝数和层数，以调整变压器的电压比和电气性能。线圈设计还需要考虑线圈的绝缘和散热，以确保变压器在正常工作时不会出现过热或短路现象。绝缘设计绝缘设计是分裂变压器设计的关键环节，它决定了变压器的安全性能和使用寿命。在绝缘设计中，需要选择合适的绝缘材料和工艺，以满足变压器的耐压和绝缘要求。绝缘设计还需要考虑变压器在使用过程中可能受到的机械应力和热应力，以确保变压器在使用过程中不会出现绝缘破损或老化现象。04分裂器的制工铁芯制造工艺铁芯材料选择铁芯捆扎选择优质硅钢片，确保铁芯性能稳定、损耗低。使用高强度绝缘材料进行捆扎，确保铁芯牢固。铁芯叠装采用自动叠装设备，提高叠装精度和效率。线圈绕制工艺010203导线选择线圈绕制绝缘处理根据电流大小和绝缘等级选择合适的导线规格。采用绕线机进行绕制，确保线圈匝数准确、排列整齐。在线圈表面涂覆绝缘漆，提高线圈绝缘性能。总装工艺器身装配引线焊接整体测试将铁芯、线圈等零部件按照设计要求装配在一起。采用合适的焊接工艺，确对装配好的变压器进行电气性能测试，确保符合设计要求。保引线连接牢固、接触良好。05分裂器的性与估空载性能测试空载损耗测试测量变压器在无负载情况下的能量损耗，以评估其效率。空载电流测试测量变压器在无负载情况下的电流，以评估其电气性能。空载电压测试测量变压...
