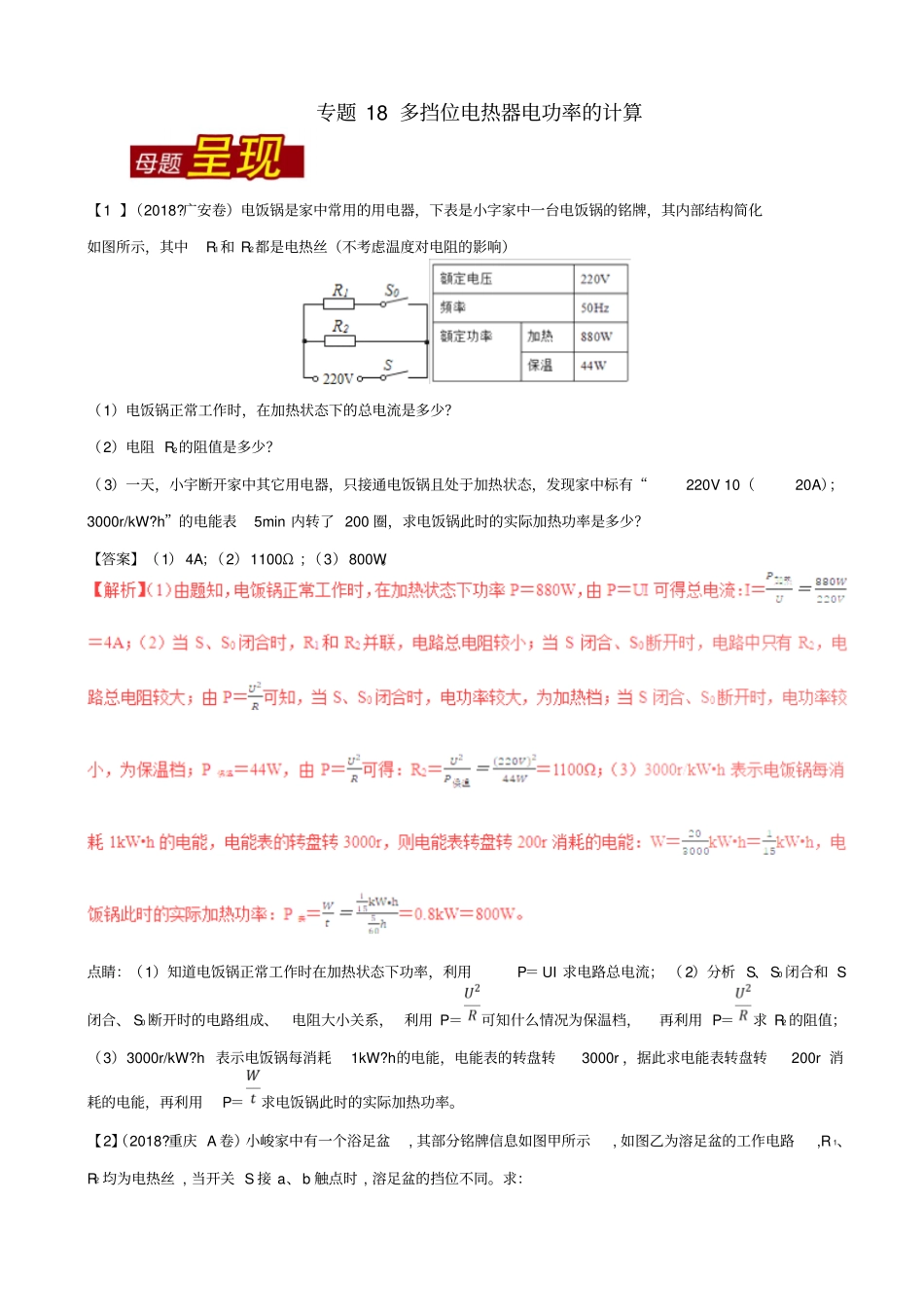

专题18多挡位电热器电功率的计算【1】（2018?广安卷）电饭锅是家中常用的用电器，下表是小字家中一台电饭锅的铭牌，其内部结构简化如图所示，其中R1和R2都是电热丝（不考虑温度对电阻的影响）（1）电饭锅正常工作时，在加热状态下的总电流是多少？（2）电阻R2的阻值是多少？（3）一天，小宇断开家中其它用电器，只接通电饭锅且处于加热状态，发现家中标有“220V10（20A）；3000r/kW?h”的电能表5min内转了200圈，求电饭锅此时的实际加热功率是多少？【答案】（1）4A；（2）1100Ω；（3）800W。点睛：（1）知道电饭锅正常工作时在加热状态下功率，利用P＝UI求电路总电流；（2）分析S、S0闭合和S闭合、S0断开时的电路组成、电阻大小关系，利用P＝可知什么情况为保温档，再利用P＝求R2的阻值；（3）3000r/kW?h表示电饭锅每消耗1kW?h的电能，电能表的转盘转3000r，据此求电能表转盘转200r消耗的电能，再利用P＝求电饭锅此时的实际加热功率。【2】（2018?重庆A卷）小峻家中有一个浴足盆,其部分铭牌信息如图甲所示,如图乙为溶足盆的工作电路,R1、R2均为电热丝,当开关S接a、b触点时,溶足盆的挡位不同。求：(1)额定加热电流(2)R1和R2的阻值各为多少欧?(3)在用电高峰期,小峻关闭家中其它用电器,只让浴足盆通电,使其处于加热状态1min电能表(如图丙所示)的圆盘转了30转,则浴足盆加热的实际电功率为多少瓦?【答案】见解析所示【解析】(1)解额定加热电流I加＝＝4A;由图可知当s接a时处于加热状态，此时电路中只有R2，所以R2＝＝55，R串＝＝484,所以R1＝R串-R2＝484-55＝429(3)圆盘转了30转消耗的电能W＝＝0.01kwt＝1min＝h所以P＝0.6kw＝600W.【3】（2018?天津卷）图为某电热器的电路原理图，通过将开关S置于不同的位置，可以实现“加热”和“保温”两种状态的变换，对应的额定功率分别为800W和40W。（1）将开关S接“1”时，电热器处于（选填“加热”或“保温”）状态。（2）电热器在加热状态下正常工作，将0.5kg初温为20℃的水加热到100℃，需要多长时间？（【水的比热容为4.2×103J/（kg?℃），假设电能全部转化为水的内能】【答案】加热210s【解析】解：（1）将开关S接“1”时，电路为R2的简单电路，电路中电阻最小，根据P=可知，电源电压一定时，电阻越小，电功率越大，所以此时电热器处于加热状态。（2）水吸收的热量：（2）电热器在加热状态下正常工作，将0.5kg初温为20℃的水加热到100℃，需要的时间为210s。点睛：本题考查了吸热公式和电功率公式的应用，关键是电功率公式的灵活应用和电热器的状态的判断。【难点中心】电功、电功率一直都是初中物理考查的重要内容，一般与串并联、欧姆定律等电学知识结合起来考查，综合性较强，命题形式多种多样，故也是个难点，其中与生活实际相联系的命题形式仍是今后的主流考查方向，两档位用电器电功率的计算是近几年常考的热点。【考点难点突破】【知识链节】电功率：定义：电功率等于电功和时间之比。意义：表示消耗电能的快慢。符号：P单位：瓦特（瓦，W），常用单位为千瓦（kW），1kW＝103W电功率的定义式：tWPW=PtPWt第一种单位：P——电功率——瓦特（W）；W——电功——焦耳（J）；t——通电时间——秒（s）。第二种单位：P——电功率——千瓦（kW）；W——电功——千瓦时（kW·h）；t——通电时间——小时（h）。电功率计算公式：tWP=UI（适用于所有电路）对于纯电阻电路可推导出：P=I2R=RU2【技能方法】所谓的两档位电热器一般分为高温档和低温档，是在电源电压不变的情况下，通过改变电阻的大小，高档位电阻小，低档位电阻大，由RUP2可知，电热器的电功率发生了改变。两档位电热器一般是通过开关来改变档位的，常见的电路有以下两种：（1）短路型S闭合时,电阻R被短路,只有R0工作,此时为高温档挡;断开时,两电阻串联总电阻较大,此时为低挡.（2）单刀双掷型主要工作的电阻放在干路上，一条支路用导线，一条之路连接在附加电阻上，当S接附加电阻时两电阻串联，是低温挡;S接导线时，电路中只有一个电阻，为低温挡.【1】．如图甲所示的九阳豆浆机，由打浆和电热两部分装置构成。中间部位的打浆装置是电动机工作带动打浆刀头，将原料进行粉碎打浆...
