冷冲压工艺讲座课件VIP专享VIP免费

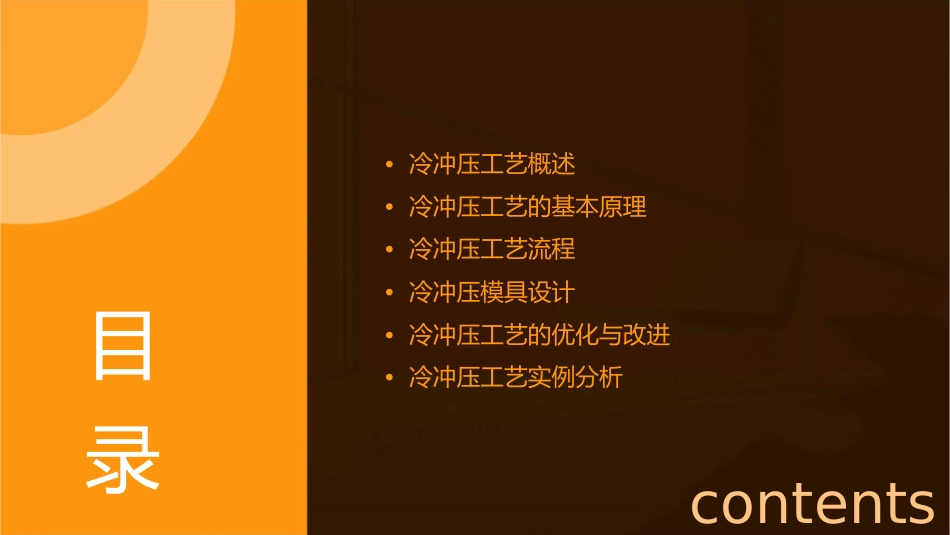

冷冲压工艺讲座课件•冷冲压工艺概述•冷冲压工艺的基本原理•冷冲压工艺流程•冷冲压模具设计目•冷冲压工艺的优化与改进•冷冲压工艺实例分析录contentsCHAPTER冷冲压工艺概述冷冲压工艺的定义0102冷冲压工艺的特点01020304高效率高精度多样化低成本冷冲压工艺的应用范围汽车制造电子制造家用电器航空航天CHAPTER冷冲压工艺的基本原理冷冲压变形机理010203塑性变形屈服准则流动法则冷冲压材料的力学性能弹性模量屈服强度抗拉强度冷冲压工艺参数冲压速度冲压行程压力机吨位模具结构冲压过程中冲头的运动冲头完成一次冲压所移动的距离。压力机的额定压力，决定了可冲压力的大小。影响冲压件质量和生产速度。效率的重要因素。CHAPTER冷冲压工艺流程下料下料是将原材料切割成所需形状和尺寸的工序，是冷冲压工艺的第一道工序。下料方法主要有剪切和冲裁两种，下料质量直接影响后续工序的加工质量和生产效率，因此对下料精度和材料利用率要求较高。其中冲裁下料应用最为广泛。弯曲弯曲是将原材料弯成所需形状的工序，是冷冲压工艺中的重要环节。弯曲可以采用机械弯曲、手工弯曲和火焰弯曲等方法，其中机械弯曲应用最为广泛。弯曲工序对模具设计和制造要求较高，需要考虑到弯曲半径、弯曲角度、材料厚度等因素。拉深拉深是将原材料拉伸成所需深度和形状的工序，是冷冲压工艺中的重要环节。拉深可以采用单模拉深、双模拉深和多次拉深等方法，其中单模拉深应用最为广泛。拉深工序对模具设计和制造要求较高，需要考虑到材料性质、拉深深度、拉深次数等因素。修整修整是对工件表面进行磨削、抛光、切削等加工，以去除毛刺、飞边、划痕等缺陷的工序。修整工序可以提高工件表面质量和精度，增强工件的抗腐蚀性和耐磨性。修整方法主要有机械修整和手工修整两种，其中机械修整应用最为广泛。CHAPTER冷冲压模具设计模具设计的基本原则工艺性原则可靠性原则。经济性原则安全性原则模具的结构设计确定模具结构形式分模面和浇口设计根据冲压件的特点和生产批量，选择合适的模具结构形式，如单工序模、复合模等。分模面是上、下模分开的位置，浇口是熔体进入模具型腔的位置，设计时应考虑其位置、形状和尺寸。排溢系统设计冷却系统设计排溢系统用于排除模具中的气体和溢料，保证成型质量。冷却系统用于控制模具温度，保证成型过程的稳定性和产品质量。模具的材料选择硬质合金钢材其他材料CHAPTER冷冲压工艺的优化与改进冷冲压工艺的节能减排节能技术应用减排措施减少废料产生，合理利用资源，降低污染物排放，保护环境。冷冲压工艺的自动化与智能化自动化生产智能化技术冷冲压工艺的新技术应用新材料应用新工艺探索CHAPTER冷冲压工艺实例分析汽车覆盖件的冷冲压工艺分析汽车覆盖件的特点冷冲压工艺流程关键技术家用电器零部件的冷冲压工艺分析家用电器零部件的特点冷冲压工艺流程关键技术精密零件的冷冲压工艺分析精密零件的特点尺寸精度高、形状复杂、材料性能要求高。冷冲压工艺流程材料准备、毛坯制作、模具设计、冲压成型、精整和检验。关键技术高精度模具设计制造技术、超精密加工技术、材料性能精确控制技术。WATCHING
