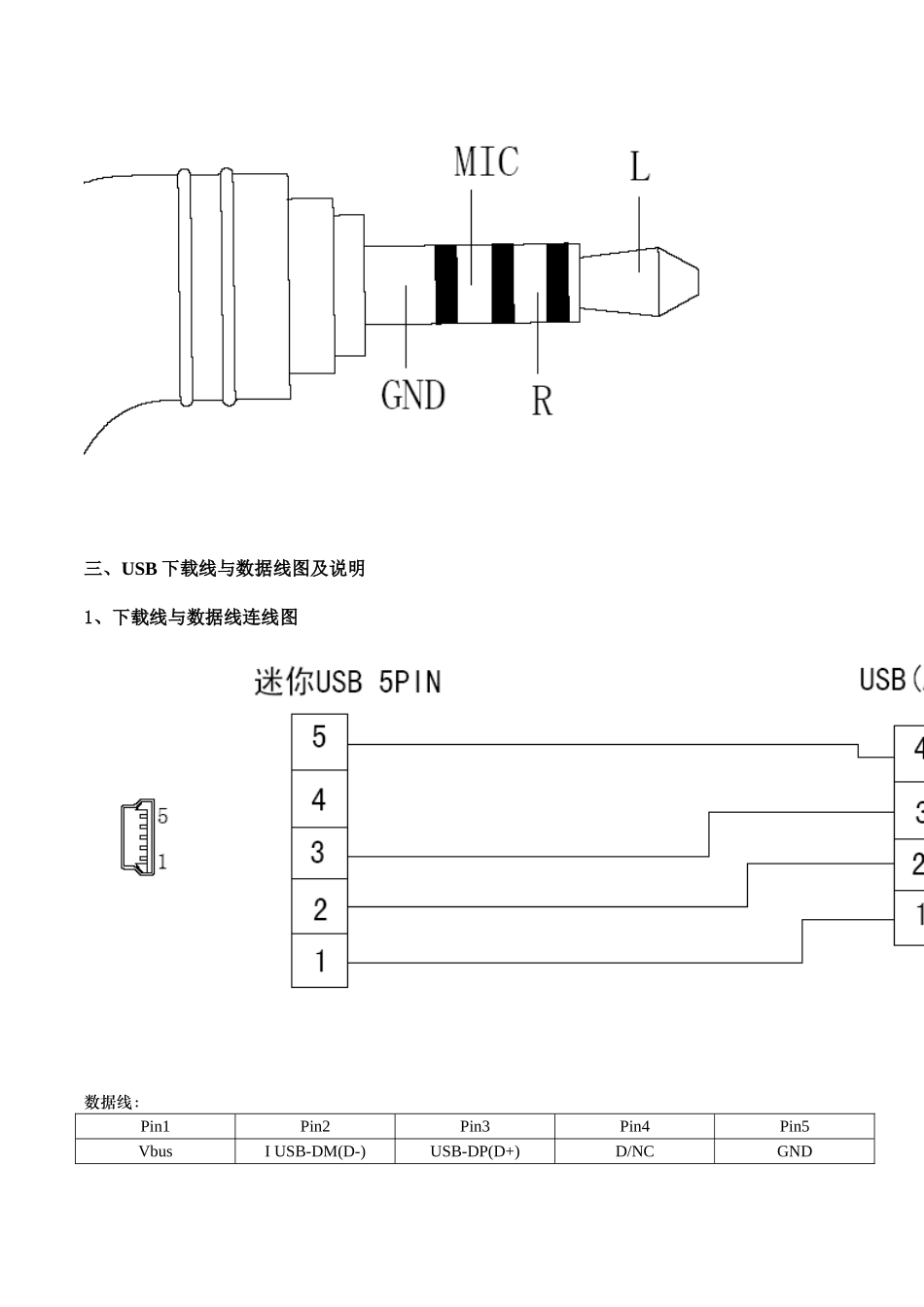

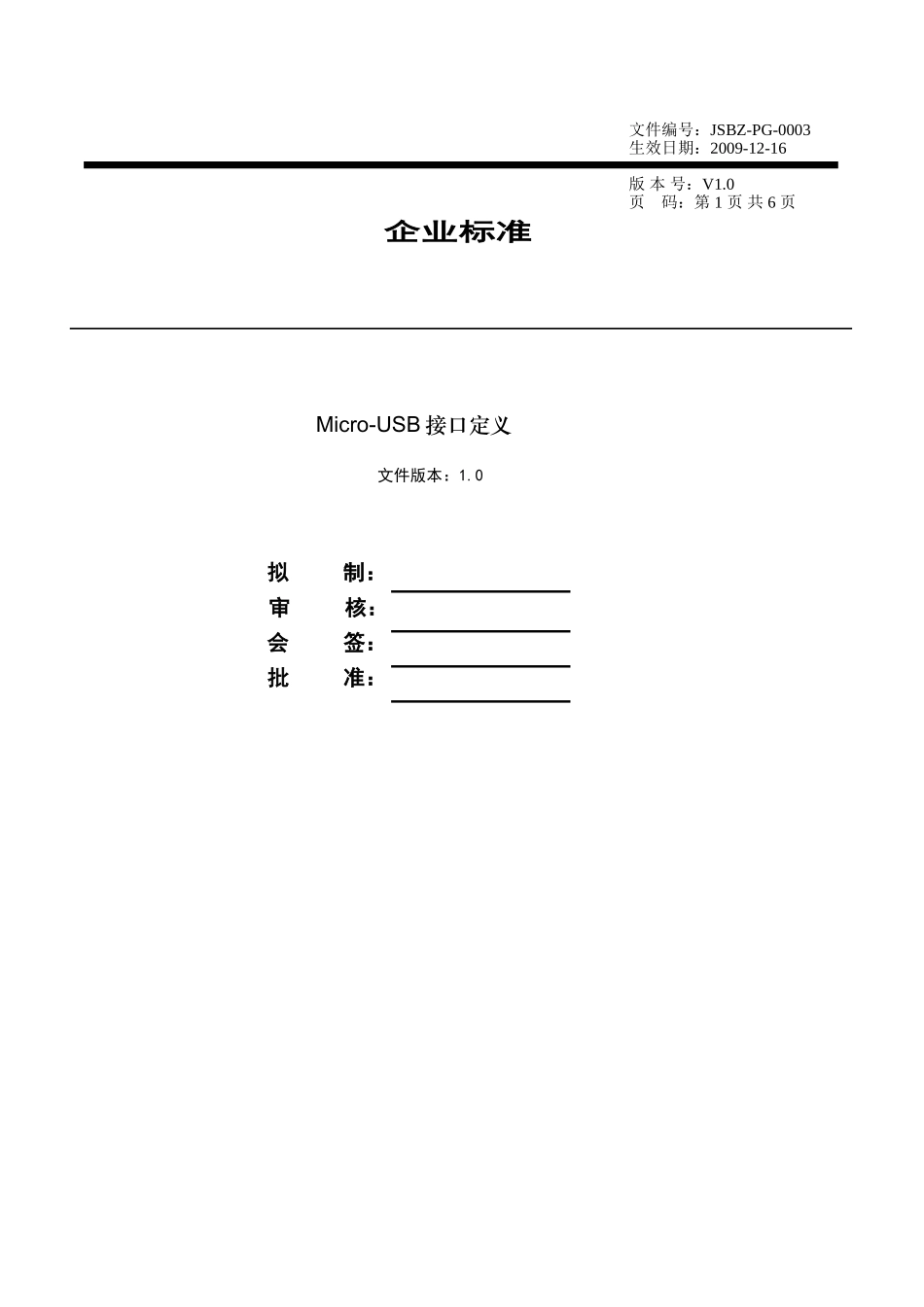

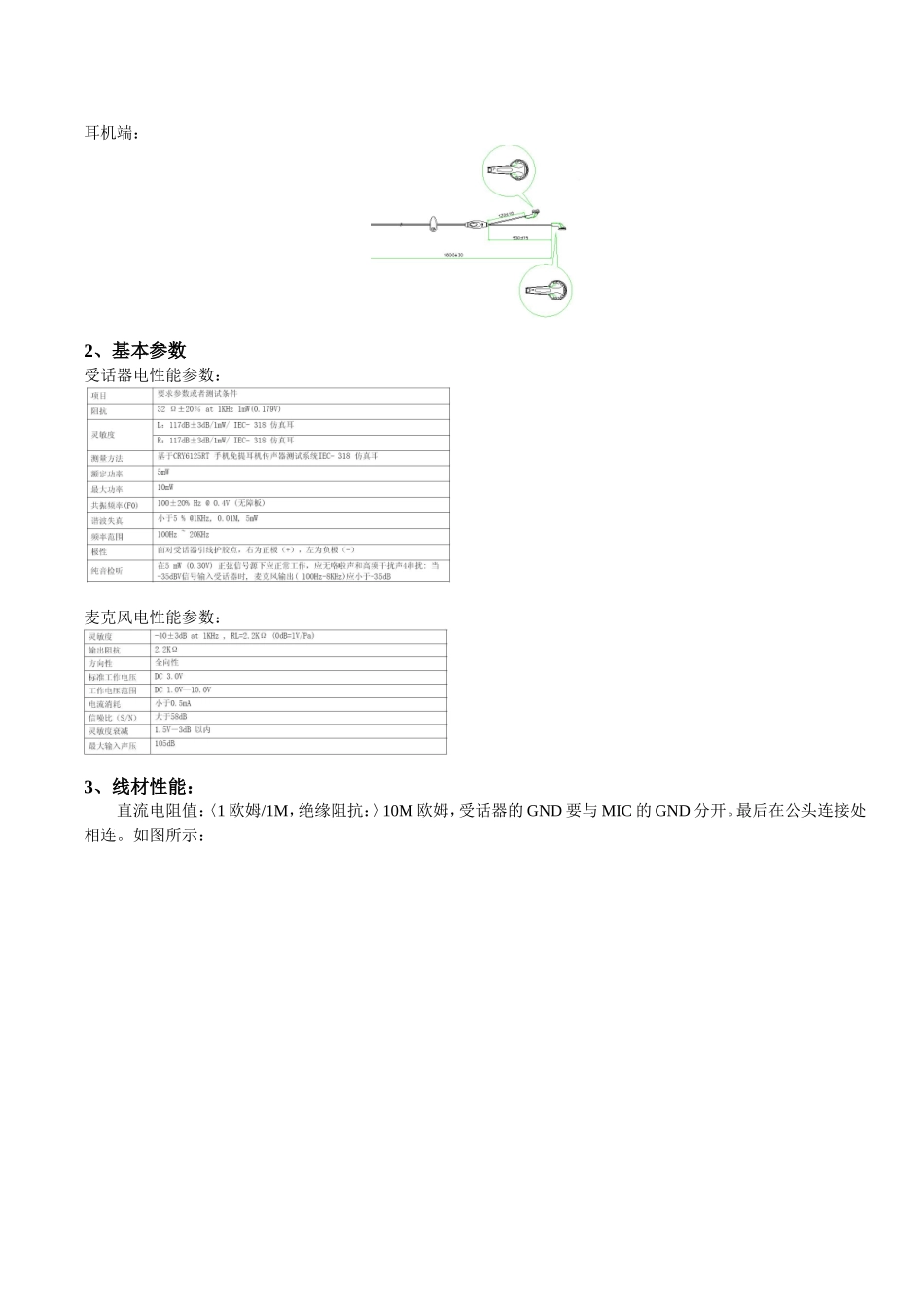

企业标准Micro-USB接口定义文件版本:1.0拟制:审核:会签:批准:文件编号:JSBZ-PG-0003生效日期:2009-12-16版本号:V1.0页码:第1页共6页耳机端:2、基本参数受话器电性能参数:麦克风电性能参数:3、线材性能:直流电阻值:〈1欧姆/1M,绝缘阻抗:〉10M欧姆,受话器的GND要与MIC的GND分开。最后在公头连接处相连。如图所示:三、USB下载线与数据线图及说明1、下载线与数据线连线图数据线:Pin1Pin2Pin3Pin4Pin5VbusIUSB-DM(D-)USB-DP(D+)D/NCGND黑色棕色(如果有)绿色白色红色下载线:Pin1Pin2Pin3Pin4Pin5Vcharge接USB转串口的VDDNCRXDTXDGND图三USB转串口线连线图2、下载线与数据线说明1、下载线说明该数据线为工厂定制+生产部加工。该数据线分别连接计算机的标准USB接口和手机的系统连接器,将计算机的USB接口转换成串口的接口和电平转换,完成手机与计算机的通讯。该线完成的功能有:将手机代码通过工具软件下载到手机主板;通过工具软件实现计算机备份及管理手机电话簿,通过计算机发送短信息等功能;通过修改计算机设置,可使计算机通过手机上互联网。注意事项:1)特别要求GND与外壳的地连接起来,并保证焊接质量接地良好。2)外接电源的电压要求是3.5~4.2V。3)外接电源时请注意电源的正、负极。红色线接电源正极(+),黑色线接电源负极(-)。2、数据线说明1)数据线的一端为USB接口,另一端为MINIUSB接口。2)数据线的各个接线端子需要保护。3)最大工作电流小于400mA。4)数据线连续工作至少要保证16小时。5)数据线的长度为1500+/-30mm。6)特别要求GND与外壳的地连接起来,并保证焊接质量接地良好。7)数据线金属接头的外漏长度根据实际的壳体外形,可以和厂商沟通调整。四、手机主板母座标准尺寸图
