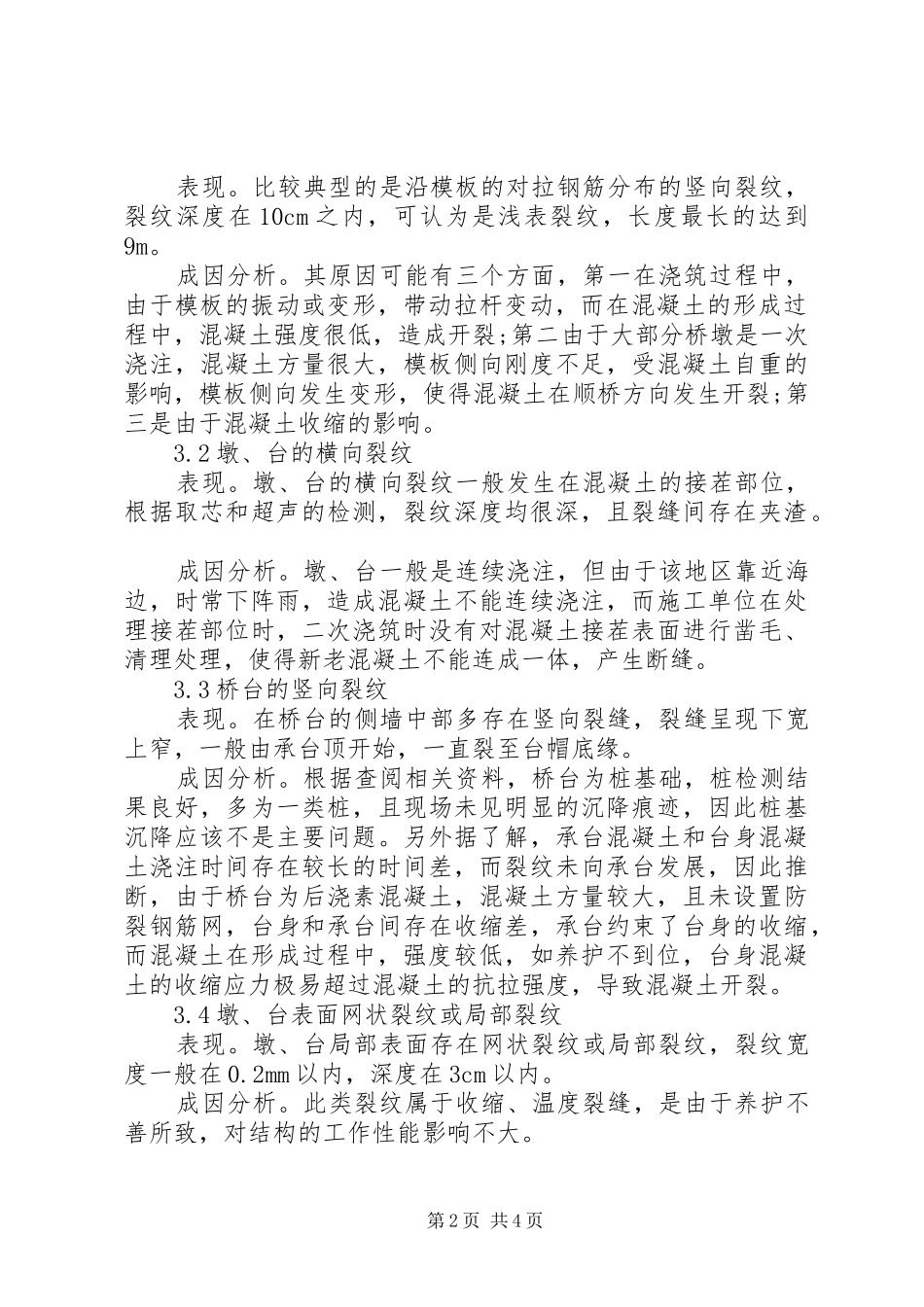

桥梁墩台裂缝原因分析与处理措施摘要。桥梁墩台裂缝是桥梁施工较为常见的病害现象，本文以某铁路建设工程桥梁墩台裂缝病害检测、处理为例，通过对裂缝病害进行调查，并对裂缝产生的机理按不同类型分别进行了分析，最后针对裂缝产生的原因提出了预防意见和整治措施。关键词：桥梁墩台裂缝机理分析处理措施1引言随着近几年铁路建设尤其高速铁路建设规模的快速推进，桥梁在土建工程中比例越来越高，为节约用地和减少路基沉降带来的安全影响，以桥代路在设计中也越来越普遍。混凝土墩台裂缝已成为铁路建设过程中最主要桥梁病害之一，裂缝的存在可能不同程度降低混凝土的结构承载能力或耐久性。针对某铁路工程部分桥梁墩台的裂缝病害，建设指挥部委托了专业检测单位进行检测，查明分析其成因，掌握其发展规律，采取有效控制措施预防并对既有裂缝进行处理。2工程概况某铁路工程项目桥梁全部按旅客列车设计时速140km/h设计。桥墩结构形式主要为圆端形墩和矩形墩，桥台结构形式为t形桥台。桥墩台身设计混凝土强度等级均为c30。3裂缝产生的机理分析经过调查发现该项目桥梁墩台裂缝病害集中在某施工标段范围内，主要是桥墩的竖向裂纹、墩台的横向裂纹、桥台的竖向裂纹和墩、台局部表面网状裂纹或局部裂纹。导致桥梁墩台裂缝产生的原因很多，为正确判断裂缝的性质及其对结构的影响，针对现场的裂缝分布情况以及特征，对其产生的机理分别进行了分析。3.1桥墩的竖向裂纹第1页共4页表现。比较典型的是沿模板的对拉钢筋分布的竖向裂纹，裂纹深度在10cm之内，可认为是浅表裂纹，长度最长的达到9m。成因分析。其原因可能有三个方面，第一在浇筑过程中，由于模板的振动或变形，带动拉杆变动，而在混凝土的形成过程中，混凝土强度很低，造成开裂;第二由于大部分桥墩是一次浇注，混凝土方量很大，模板侧向刚度不足，受混凝土自重的影响，模板侧向发生变形，使得混凝土在顺桥方向发生开裂;第三是由于混凝土收缩的影响。3.2墩、台的横向裂纹表现。墩、台的横向裂纹一般发生在混凝土的接茬部位，根据取芯和超声的检测，裂纹深度均很深，且裂缝间存在夹渣。成因分析。墩、台一般是连续浇注，但由于该地区靠近海边，时常下阵雨，造成混凝土不能连续浇注，而施工单位在处理接茬部位时，二次浇筑时没有对混凝土接茬表面进行凿毛、清理处理，使得新老混凝土不能连成一体，产生断缝。3.3桥台的竖向裂纹表现。在桥台的侧墙中部多存在竖向裂缝，裂缝呈现下宽上窄，一般由承台顶开始，一直裂至台帽底缘。成因分析。根据查阅相关资料，桥台为桩基础，桩检测结果良好，多为一类桩，且现场未见明显的沉降痕迹，因此桩基沉降应该不是主要问题。另外据了解，承台混凝土和台身混凝土浇注时间存在较长的时间差，而裂纹未向承台发展，因此推断，由于桥台为后浇素混凝土，混凝土方量较大，且未设置防裂钢筋网，台身和承台间存在收缩差，承台约束了台身的收缩，而混凝土在形成过程中，强度较低，如养护不到位，台身混凝土的收缩应力极易超过混凝土的抗拉强度，导致混凝土开裂。3.4墩、台表面网状裂纹或局部裂纹表现。墩、台局部表面存在网状裂纹或局部裂纹，裂纹宽度一般在0.2mm以内，深度在3cm以内。成因分析。此类裂纹属于收缩、温度裂缝，是由于养护不善所致，对结构的工作性能影响不大。第2页共4页4混凝土墩台裂缝控制与预防措施通过分析裂缝的成因后，从设计、施工和养护三个方面应采取有针对性的一些措施防止裂缝的出现，下面是的几点建议：4.1优化混凝土配合比的设计要根据现场施工环境、材料的实际情况优化配合比。随着季节变化，可以设计夏期和非夏期配合比，同时要注意混凝土材料性能的变化等因素合理调整配合比。4.2合理选用材料尽量使用水化热较低的矿渣硅酸盐水泥和火山灰水泥。采用低砂率、低塌落度、低水胶比和掺加高效减水剂和高性能引气剂，提高粉煤灰用量的设计原则，以求生产出高质量的抗裂混凝土。4.3严格控制混凝土塌落度在保证混凝土具有良好工作性的情况下，应尽可能地降低混凝土的单位用水量。4.4采取措施调整混凝土下料温度根据环境温度采取措施，尽量控制混凝土下料温度相对接近，减少温差。4.5按照...
