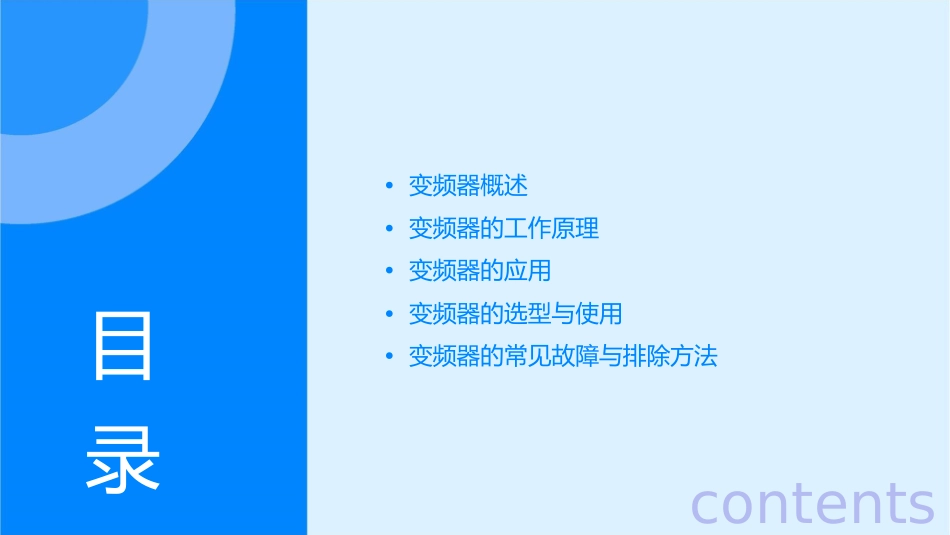

变频器基础知识通用课件•变频器概述•变频器的工作原理•变频器的应用•变频器的选型与使用•变频器的常见故障与排除方法目录contents01CATALOGUE变频器概述变频器的定义与工作原理总结词理解变频器的工作原理是掌握其应用的基础。详细描述变频器是一种将固定频率的交流电转换为可变频率和电压的设备，其核心是电力电子技术和微处理技术。通过改变电源的频率，可以实现对电动机的调速控制。变频器的分类与特点总结词了解变频器的分类和特点有助于选择合适的变频器。详细描述变频器根据不同的分类标准可以分为多种类型，如按变换方式可分为交-交变频器和交-直-交变频器，按电压调制方式可分为脉宽调制和脉频调制等。不同类型的变频器具有不同的特点和应用范围。变频器的发展历程与趋势总结词了解变频器的发展历程和趋势有助于把握其未来的发展方向。详细描述变频器的发展经历了从模拟电路到数字电路的转变，技术不断升级。未来，随着电力电子技术和控制理论的发展，变频器的性能将进一步提高，应用领域将进一步扩大。同时，节能环保和智能化将成为变频器发展的重要趋势。02CATALOGUE变频器的工作原理变频器的工作原理简介变频器是一种将固定频率的交流电转换为可变频率和电压的交流电的设备，广泛应用于电机调速、节能、软启动等领域。变频器的基本组成包括整流器、滤波器、整流器将输入的交流电转换为直流电，逆变器和控制器。滤波器对整流后的直流电进行平滑滤波，逆变器将直流电再逆变为可变频率和电压的交流电，控制器则对整个系统进行控制和调节。变频器的整流与滤波01整流器通常采用不可控整流桥或多相整流模块，将输入的交流电转换为直流电。02滤波器的作用是平滑整流后的直流电，减少脉动和噪声，通常采用电容或电感元件构成。变频器的逆变逆变器是变频器的核心部分，其作用是将直流电逆变为可变频率和电压的交流电。逆变器通常采用绝缘栅双极晶体管（IGBT）或场效应晶体管（通过改变开关器件的导通和关断时间，可以调节输出交流电的频率和电压。MOSFET）等功率开关器件实现。变频器的控制方式变频器的控制方式决定了输出交流电的频率和电压，常用的控制方式包括V/f控制、转矩控制、矢量控制等。V/f控制适用于对调速精度要求不高的场合，通过调节输出电压和频率的比例关系实现调速。转矩控制适用于对低速性能要求较高的场合，通过直接控制电机转矩来实现调速。矢量控制是一种先进的控制方式，通过模拟电机定子电流的幅值和相位来控制电机转矩和速度，具有高精度和快速响应的特点。03CATALOGUE变频器的应用变频器在工业自动化领域的应用010203电机控制节能降耗设备保护变频器用于控制电机的启动、停止、速度和方向，实现精确的位置控制和自动化生产线。通过调节电机转速，变频器可实现能源的合理利用，降低能耗，提高生产效率。变频器具有过载、过流、过压等保护功能，可有效保护电机和机械设备免受过载和故障的损害。变频器在能源与环境领域的应用风力发电010203变频器用于控制风力发电机的转速和功率输出，实现风能的高效利用。污水处理变频器用于控制污水泵的转速和流量，实现污水处理过程的自动化和节能。节能环保变频器在能源与环境领域的应用还包括节能减排、资源回收等方面，有助于推动可持续发展。变频器在智能家居领域的应用空调系统变频器用于控制空调系统的制冷和制热，实现温度的精确控制和节能。照明系统变频器用于控制照明系统的亮度和色温，实现舒适的光环境。智能家居变频器作为智能家居系统中的一部分，与其他智能设备配合，实现家庭生活的智能化和便捷化。变频器在其他领域的应用010203交通运输医疗器械电子制造变频器用于控制电梯、地铁、火车等交通工具的运行，实现安全、舒适和节能。变频器用于控制医疗设备的运行，如呼吸机、监护仪等，保障患者的安全和舒适。变频器用于控制电子制造设备的运行，提高生产效率和产品质量。04CATALOGUE变频器的选型与使用变频器的选型原则与方法根据电机功率选择变频器考虑负载特性确保变频器的额定电流和电压能够满足电机的根据不同的负载特性选择不同类型的变频器，如恒转矩、恒功率等。需求。考虑调速精度和范围根...
