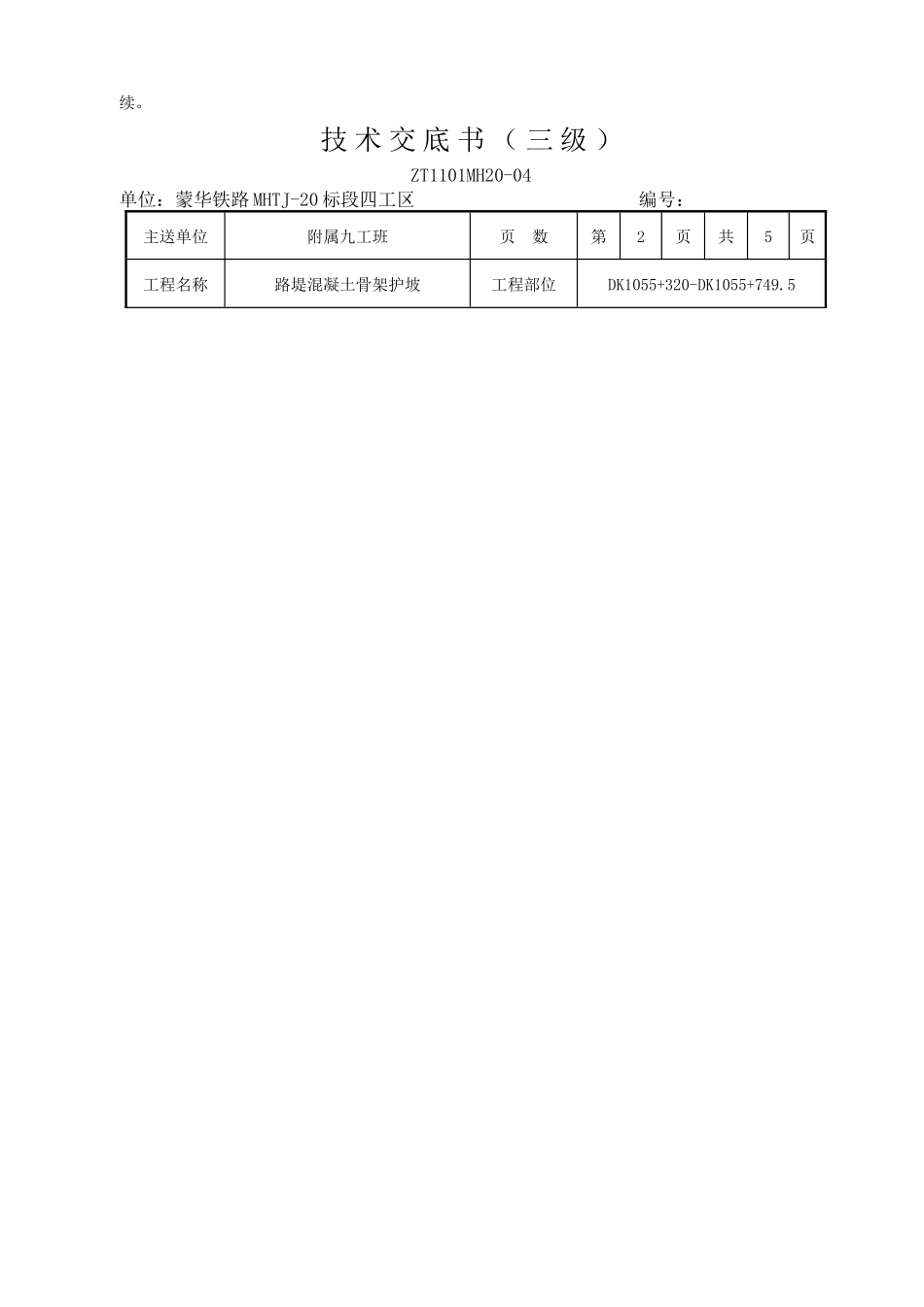

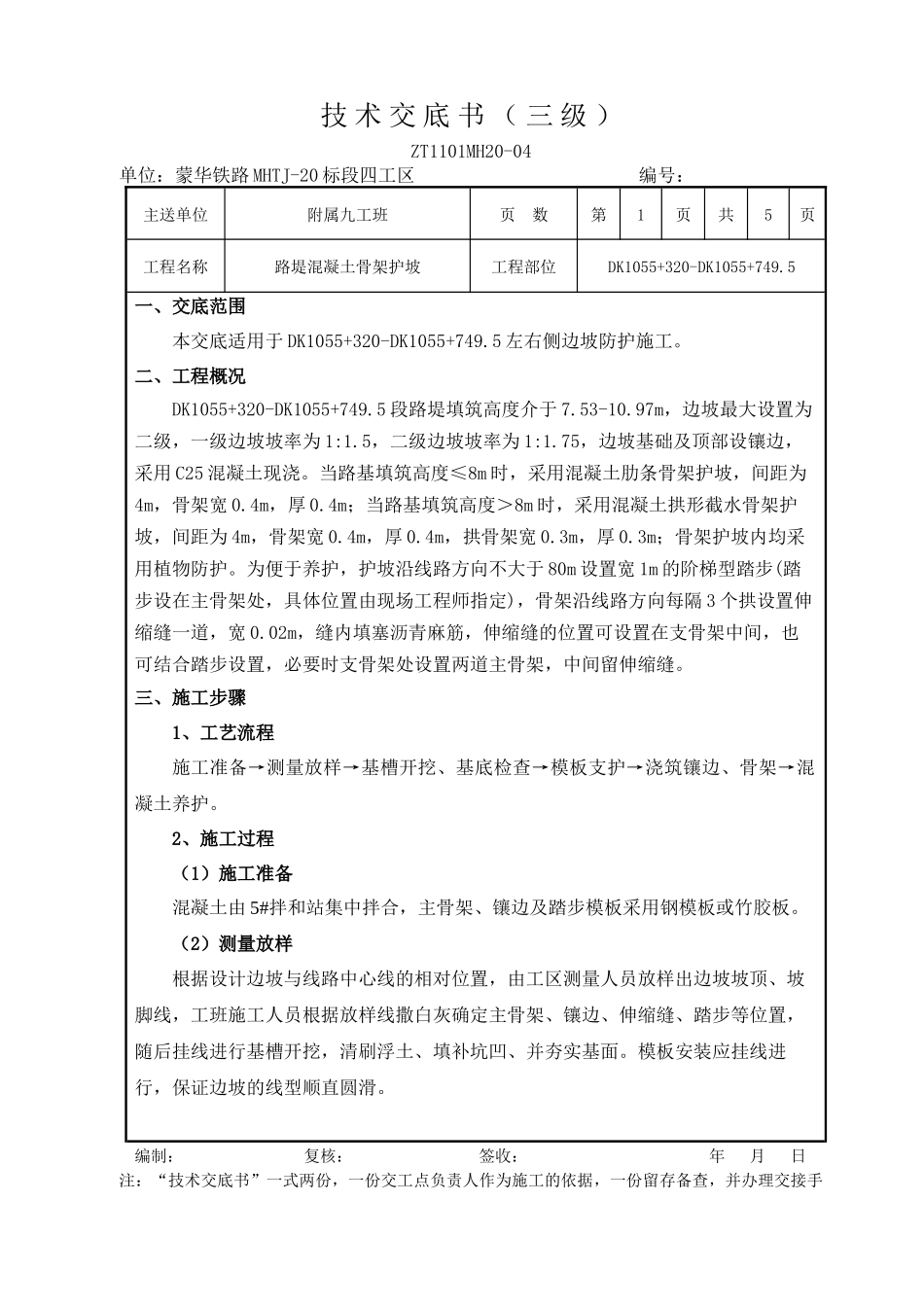

技术交底书（三级）ZT1101MH20-04单位：蒙华铁路MHTJ-20标段四工区编号：主送单位附属九工班页数第1页共5页工程名称路堤混凝土骨架护坡工程部位DK1055+320-DK1055+749.5一、交底范围本交底适用于DK1055+320-DK1055+749.5左右侧边坡防护施工。二、工程概况DK1055+320-DK1055+749.5段路堤填筑高度介于7.53-10.97m，边坡最大设置为二级，一级边坡坡率为1:1.5，二级边坡坡率为1:1.75，边坡基础及顶部设镶边，采用C25混凝土现浇。当路基填筑高度≤8m时，采用混凝土肋条骨架护坡，间距为4m，骨架宽0.4m，厚0.4m；当路基填筑高度＞8m时，采用混凝土拱形截水骨架护坡，间距为4m，骨架宽0.4m，厚0.4m，拱骨架宽0.3m，厚0.3m；骨架护坡内均采用植物防护。为便于养护，护坡沿线路方向不大于80m设置宽1m的阶梯型踏步(踏步设在主骨架处，具体位置由现场工程师指定)，骨架沿线路方向每隔3个拱设置伸缩缝一道，宽0.02m，缝内填塞沥青麻筋，伸缩缝的位置可设置在支骨架中间，也可结合踏步设置，必要时支骨架处设置两道主骨架，中间留伸缩缝。三、施工步骤1、工艺流程施工准备→测量放样→基槽开挖、基底检查→模板支护→浇筑镶边、骨架→混凝土养护。2、施工过程（1）施工准备混凝土由5#拌和站集中拌合，主骨架、镶边及踏步模板采用钢模板或竹胶板。（2）测量放样根据设计边坡与线路中心线的相对位置，由工区测量人员放样出边坡坡顶、坡脚线，工班施工人员根据放样线撒白灰确定主骨架、镶边、伸缩缝、踏步等位置，随后挂线进行基槽开挖，清刷浮土、填补坑凹、并夯实基面。模板安装应挂线进行，保证边坡的线型顺直圆滑。编制：复核：签收：年月日注：“技术交底书”一式两份，一份交工点负责人作为施工的依据，一份留存备查，并办理交接手续。技术交底书（三级）ZT1101MH20-04单位：蒙华铁路MHTJ-20标段四工区编号：主送单位附属九工班页数第2页共5页工程名称路堤混凝土骨架护坡工程部位DK1055+320-DK1055+749.5（3）基槽开挖、基底检查基槽采用机械配合人工开挖，开挖宽度不宜过大，防止后期回填量过大，开挖从上到下进行，并修筑方便施工人员上下的台阶。基槽开挖沿线路方向长度不能太长，能保证混凝土施工循环就可以。基槽开挖完成后应挂线检查尺寸，对基底进行修整夯实并及时安装支护模板，以防止基槽暴露时间过长造成边坡松散或雨水冲刷从而破坏路基实体质量。基槽在开挖时，严格按照挂线施工的作业要点进行施工过程控制。机械开挖后，预留人工二次修整余地，二次修整到位，避免超挖现象，减少混凝土的超方量。（4）模板安装主骨架、镶边及踏步模板优先采用钢模板，竹胶板次之，模板安装前应打磨干净并涂刷脱模剂，双面胶塞缝，确保接缝良好不漏浆。模板支设完成后挂线对模板进行精调，确保模板线型及尺寸符合要求。模板调整好后，对模板进行加固。模板支设好后要经技术员复核尺寸、位置及标高无误后并报现场监理工程师确认后才能进行混凝土浇筑施工。进行混凝土浇筑前，人工清除基槽表面松散颗粒，洒水湿润。（5）设置泄水孔下部镶边处应设置一排泄水孔，泄水孔采用孔径0.1m的PVC管，进水口采用0.3m×0.3m的透水无纺布（400g/m2）包裹，间距1m一道。（6）浇筑骨架及镶边混凝土采用混凝土罐车运输，自卸入模。混凝土运至现场后先对混凝土的流动性及和易性进行检查，满足要求后方可进行混凝土浇筑。根据现有经验，施工中优先进行上、下镶边施工，再进行主骨架施工。①上镶边施工：宜整体浇筑并保证路肩及拦水坎2条线型顺直圆滑，浇筑前拦水坎处安装模板（30cm或40cm厚），带出路肩标高通线，砼浇筑时用轻型铝合金槽钢压出路肩线型，并对砼表面进行收光平整。编制：复核：签收：年月日注：“技术交底书”一式两份，一份交工点负责人作为施工的依据，一份留存备查，并办理交接手续。技术交底书（三级）ZT1101MH20-04单位：蒙华铁路MHTJ-20标段四工区编号：主送单位附属九工班页数第3页共5页工程名称路堤混凝土骨架护坡工程部位DK1055+320-DK1055+749.5②下镶边施工：施工前进行基础清理，保证下镶边与基础连接满足设计要求，采用30cm模板封闭上口，模板砼浇筑时使用轻型铝合金槽钢压边，保证与基础...
