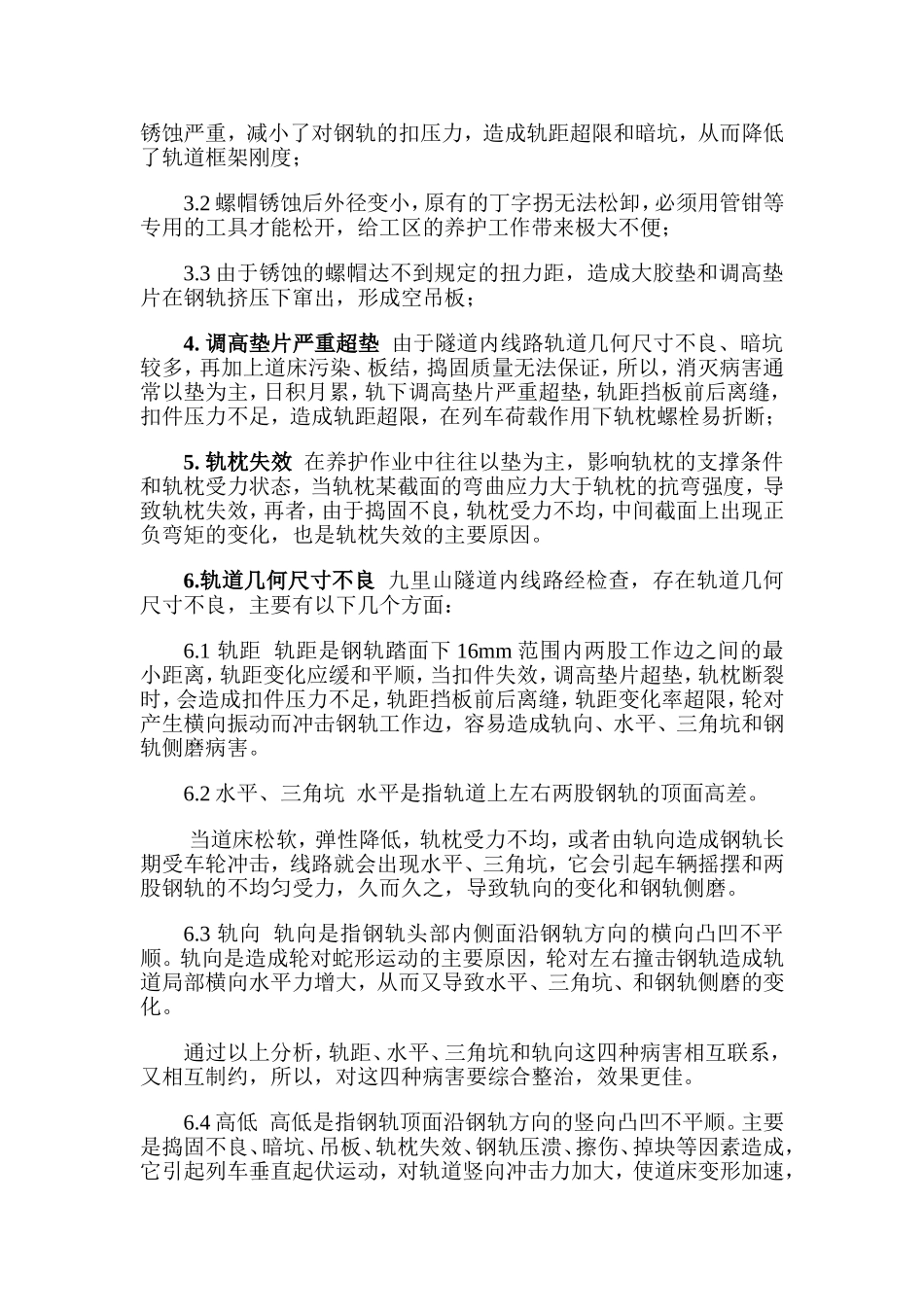

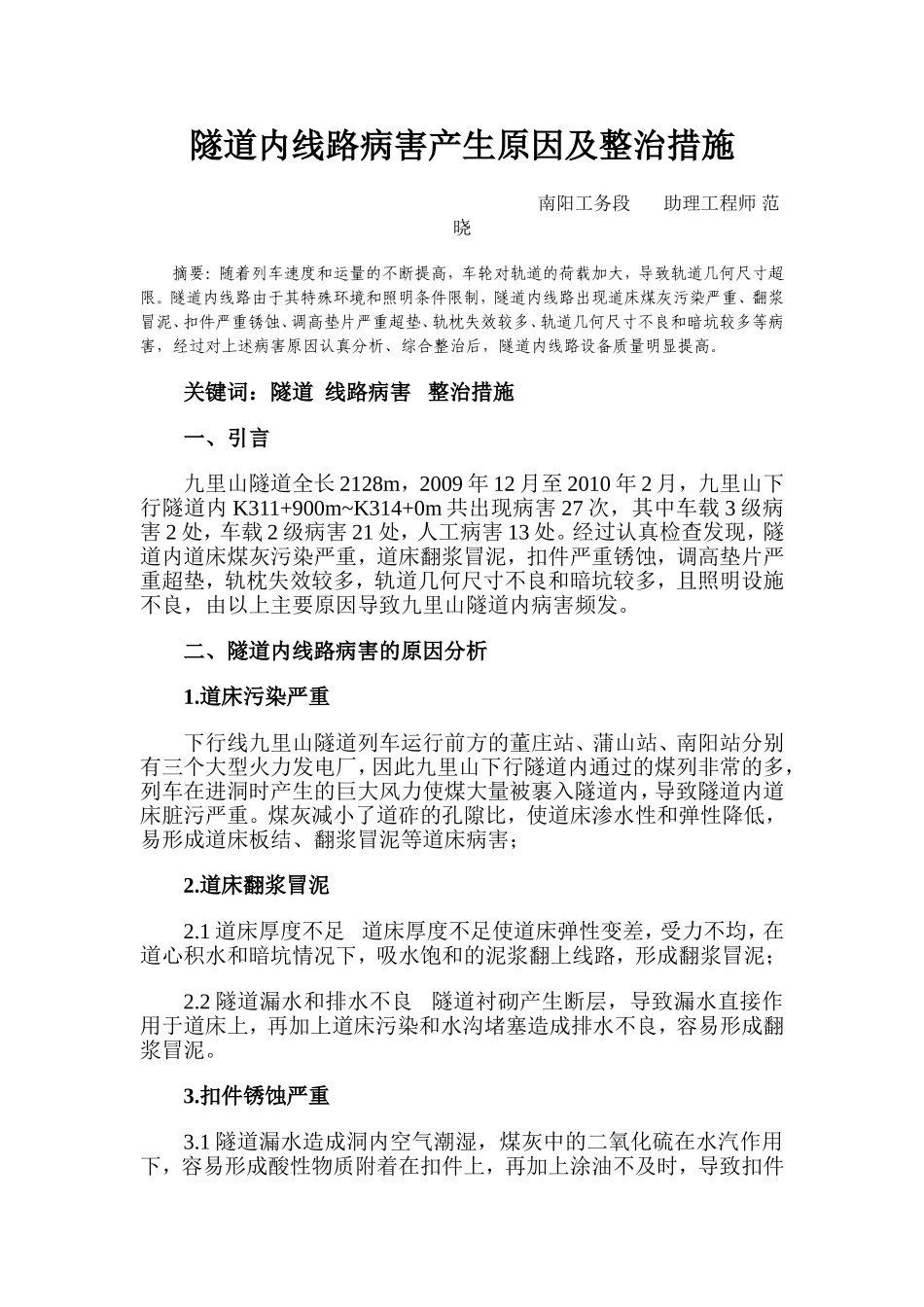

隧道内线路病害产生原因及整治措施南阳工务段助理工程师范晓摘要：随着列车速度和运量的不断提高，车轮对轨道的荷载加大，导致轨道几何尺寸超限。隧道内线路由于其特殊环境和照明条件限制，隧道内线路出现道床煤灰污染严重、翻浆冒泥、扣件严重锈蚀、调高垫片严重超垫、轨枕失效较多、轨道几何尺寸不良和暗坑较多等病害，经过对上述病害原因认真分析、综合整治后，隧道内线路设备质量明显提高。关键词：隧道线路病害整治措施一、引言九里山隧道全长2128m，2009年12月至2010年2月，九里山下行隧道内K311+900m~K314+0m共出现病害27次，其中车载3级病害2处，车载2级病害21处，人工病害13处。经过认真检查发现，隧道内道床煤灰污染严重，道床翻浆冒泥，扣件严重锈蚀，调高垫片严重超垫，轨枕失效较多，轨道几何尺寸不良和暗坑较多，且照明设施不良，由以上主要原因导致九里山隧道内病害频发。二、隧道内线路病害的原因分析1.道床污染严重下行线九里山隧道列车运行前方的董庄站、蒲山站、南阳站分别有三个大型火力发电厂，因此九里山下行隧道内通过的煤列非常的多，列车在进洞时产生的巨大风力使煤大量被裹入隧道内，导致隧道内道床脏污严重。煤灰减小了道砟的孔隙比，使道床渗水性和弹性降低，易形成道床板结、翻浆冒泥等道床病害；2.道床翻浆冒泥2.1道床厚度不足道床厚度不足使道床弹性变差，受力不均，在道心积水和暗坑情况下，吸水饱和的泥浆翻上线路，形成翻浆冒泥；2.2隧道漏水和排水不良隧道衬砌产生断层，导致漏水直接作用于道床上，再加上道床污染和水沟堵塞造成排水不良，容易形成翻浆冒泥。3.扣件锈蚀严重3.1隧道漏水造成洞内空气潮湿，煤灰中的二氧化硫在水汽作用下，容易形成酸性物质附着在扣件上，再加上涂油不及时，导致扣件锈蚀严重，减小了对钢轨的扣压力，造成轨距超限和暗坑，从而降低了轨道框架刚度；3.2螺帽锈蚀后外径变小，原有的丁字拐无法松卸，必须用管钳等专用的工具才能松开，给工区的养护工作带来极大不便；3.3由于锈蚀的螺帽达不到规定的扭力距，造成大胶垫和调高垫片在钢轨挤压下窜出，形成空吊板；4.调高垫片严重超垫由于隧道内线路轨道几何尺寸不良、暗坑较多，再加上道床污染、板结，捣固质量无法保证，所以，消灭病害通常以垫为主，日积月累，轨下调高垫片严重超垫，轨距挡板前后离缝，扣件压力不足，造成轨距超限，在列车荷载作用下轨枕螺栓易折断；5.轨枕失效在养护作业中往往以垫为主，影响轨枕的支撑条件和轨枕受力状态，当轨枕某截面的弯曲应力大于轨枕的抗弯强度，导致轨枕失效，再者，由于捣固不良，轨枕受力不均，中间截面上出现正负弯矩的变化，也是轨枕失效的主要原因。6.轨道几何尺寸不良九里山隧道内线路经检查，存在轨道几何尺寸不良，主要有以下几个方面：6.1轨距轨距是钢轨踏面下16mm范围内两股工作边之间的最小距离，轨距变化应缓和平顺，当扣件失效，调高垫片超垫，轨枕断裂时，会造成扣件压力不足，轨距挡板前后离缝，轨距变化率超限，轮对产生横向振动而冲击钢轨工作边，容易造成轨向、水平、三角坑和钢轨侧磨病害。6.2水平、三角坑水平是指轨道上左右两股钢轨的顶面高差。当道床松软，弹性降低，轨枕受力不均，或者由轨向造成钢轨长期受车轮冲击，线路就会出现水平、三角坑，它会引起车辆摇摆和两股钢轨的不均匀受力，久而久之，导致轨向的变化和钢轨侧磨。6.3轨向轨向是指钢轨头部内侧面沿钢轨方向的横向凸凹不平顺。轨向是造成轮对蛇形运动的主要原因，轮对左右撞击钢轨造成轨道局部横向水平力增大，从而又导致水平、三角坑、和钢轨侧磨的变化。通过以上分析，轨距、水平、三角坑和轨向这四种病害相互联系，又相互制约，所以，对这四种病害要综合整治，效果更佳。6.4高低高低是指钢轨顶面沿钢轨方向的竖向凸凹不平顺。主要是捣固不良、暗坑、吊板、轨枕失效、钢轨压溃、擦伤、掉块等因素造成，它引起列车垂直起伏运动，对轨道竖向冲击力加大，使道床变形加速，从而，进一步扩大不平顺。6.5轨底坡轨底坡是指钢轨底面对轨枕顶面的倾斜度。轨底坡是否合适可以由轨面光带直接反映出来，如果轨面光带偏向内侧，说明轨底坡不足，如果...
