铁路路基常见病害及整治VIP免费

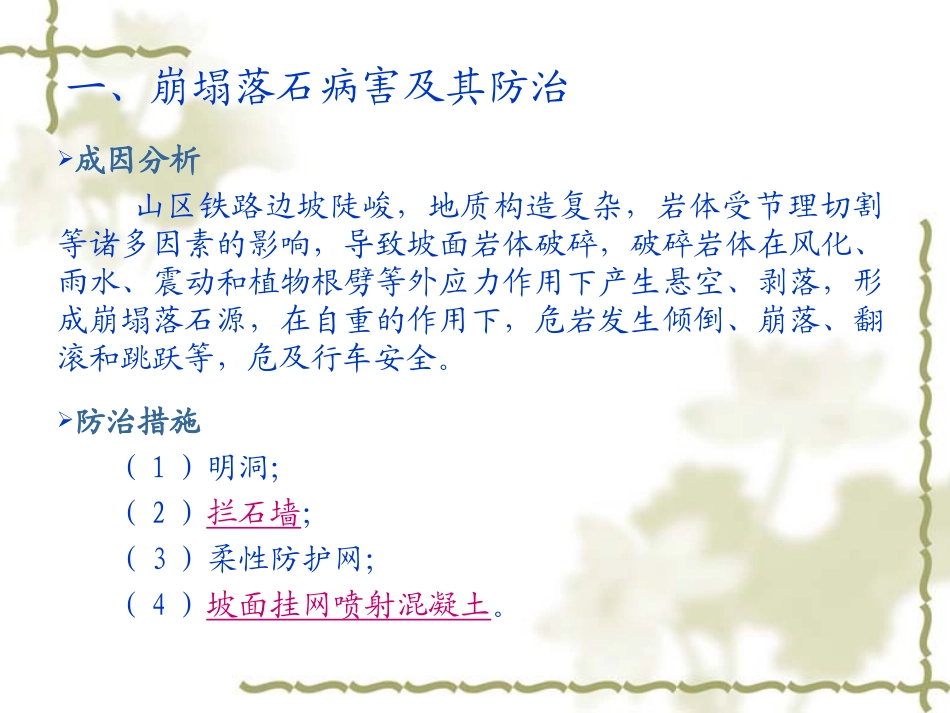

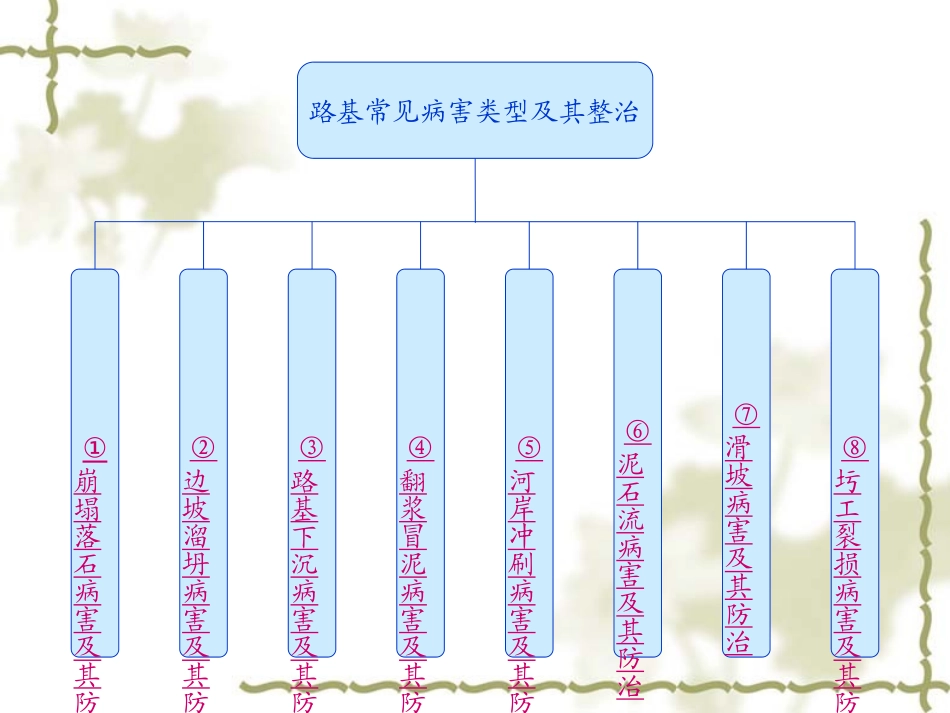

路基常见病害及防治路基常见病害类型及其整治①崩塌落石病害及其防治②边坡溜坍病害及其防治③路基下沉病害及其防治④翻浆冒泥病害及其防治⑤河岸冲刷病害及其防治⑥泥石流病害及其防治⑦滑坡病害及其防治⑧圬工裂损病害及其防治一、崩塌落石病害及其防治成因分析山区铁路边坡陡峻，地质构造复杂，岩体受节理切割等诸多因素的影响，导致坡面岩体破碎，破碎岩体在风化、雨水、震动和植物根劈等外应力作用下产生悬空、剥落，形成崩塌落石源，在自重的作用下，危岩发生倾倒、崩落、翻滚和跳跃等，危及行车安全。防治措施（1）明洞；（2）拦石墙；（3）柔性防护网；（4）坡面挂网喷射混凝土。拦石墙基础埋置深度的确定应符合下列要求（1）埋置深度一般情况不应小于1.0m。（2）堑内拦石墙基底在路肩以下不应小于1.0m，并低于侧沟砌体底面不小于0.2m。（3）在软质岩层地基上不应小于1.0m。（4）膨胀土地段基础埋置深度不宜小于1.5m。（5）基础在稳定斜坡地面时，其趾部埋入深度和距地面的水平距离应符合表1-1的规定。地层类别埋入深度（m）距地面的水平距离（m）硬质岩层0.601.50软质岩层1.002.00土层≥1.002.50表1-1斜坡地面墙趾埋入深度和距地面的水平距离返回坡面挂网喷射混凝土构造要求（1）钢筋网：钢筋网采用RPB235钢筋焊接而成，间距20cm*20cm(25cm*25cm)，每片钢筋网2.0m*2.0m，钢筋网安装时搭接量以1～2个网格为宜。（2）锚杆：锚杆采用锚固式水泥砂浆锚杆，HRB335螺纹钢筋16～32mm毫米，抗拔力不小于50kN，间距2.0m×2.0m。（3）堑坡面挂网喷混凝土处每隔2.0米上下左右梅花形布设直径φ10PVC塑料泄水管，并注意不能与锚杆位置重叠。（4）喷射混凝土沿框条延伸方向每隔10～12.5m设置伸缩缝一道，缝宽2cm，填塞沥青麻筋。挂网喷射混凝土断面锚杆安装示意图钢筋网及锚杆布设位置展示图返回二、边坡溜坍病害及其防治成因分析裸露的路基边坡除受地质构造、地形的影响外，局部地段截、排水设施不够完善或年久失修破损，雨水浸蚀坡面，在震动、人文活动的影响下，边坡表层失稳造成溜坍，分路堑边坡溜坍、路堤边坡溜坍两大类。防治措施明洞护坡及挡、护墙拦泥墙完善截、排水沟路堑边坡骨架护坡支撑渗沟干砌片石防护路堤边坡一般不采用浆砌片石或（片石）混凝土满铺防护土钉墙1、浆砌片石护墙分类及适用范围浆砌片石护墙根据外形不同，可为实体护墙、空窗护墙、肋式护墙和拱式护墙。其适用范围：（1）当边坡为土质或破碎岩石边坡时，采用实体护墙。（2）当边坡不陡于1:0.75时，为节约圬工起见，采用空窗式护墙，如地下水不发育，坡面比较干燥，空窗内采用棰面，如地下水发育，空窗内采用干砌片石。（3）当整个边坡岩层比较完整，且坡度较陡时，采用肋式护墙。（4）当边坡下部岩层较完整，仅需防护上部边坡时，采用拱式护墙。浆砌片石护墙浆砌片石护墙2、基本构造要求（1）等截面护墙顶宽一律采用50cm，墙高不宜超过6m，坡度较缓时，不宜超过10m；变截面护墙顶宽一律采用40cm（在坡率较缓时，顶宽可采用50cm），单级不宜超过12m，超过时宜设平台、分级砌筑。（2）为增进护墙的稳定性，凡高于8m的护墙，于墙背中部设置耳墙一道，凡高于13m时，设置耳墙两道；墙背坡率n≤0.55时，耳墙底宽采用50cm，墙背坡率n>0.55时，耳墙底宽采用100cm。（3）两级或三级护墙的上墙高不应大于下墙的高度，下墙的截面应比上墙大。上下墙之间应设置平台，平台宽度以能使上墙修筑在坚固的基础上，不使其压力传至下墙为原则，一般不宜小于2.0m，厚度采用0.4m，平台面设4%的流水坡。（4）基础应埋置在路肩以下不小于1.0m，并不应高于侧沟砌体底面；当地基为冻胀土时，应埋置在冻结深度以下不小于0.25m。返回土钉墙作用机理及一般设计原则土钉墙作用机理土钉与岩土体相互作用，一方面体现在钉与土界面间阻力的发挥程度；另一方面，由于土钉与岩土体的刚度比相差很大，在土钉墙进入塑性变形阶段后，土钉自身作用逐渐增强，从而改善了复合岩土体塑性变形和破坏性状。一般规定（1）土钉墙适用于一般地区土质及破碎软弱岩质路堑地段。在腐蚀性地层、膨胀土地段及地下水较发育或边坡土质松散时，不宜采...
