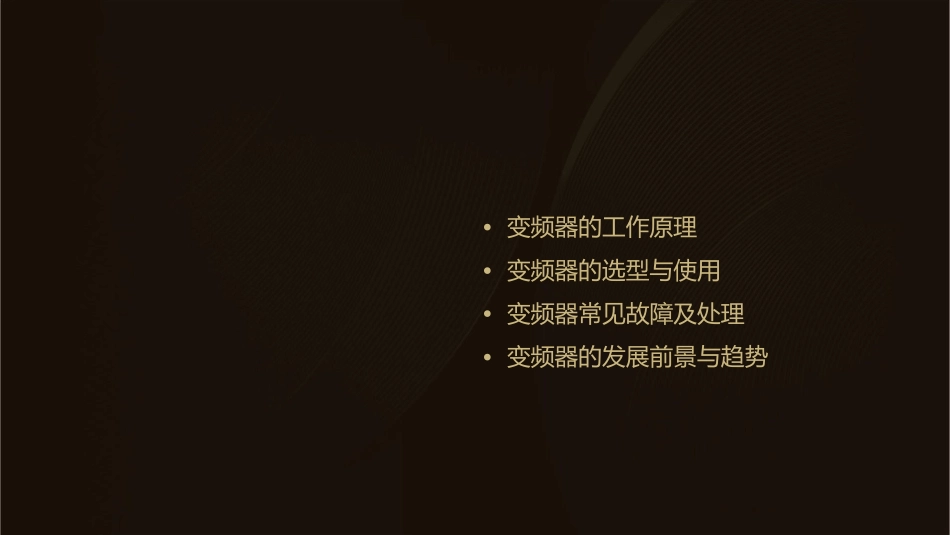

变频器的基本知识课件•变频器的工作原理•变频器的选型与使用•变频器常见故障及处理•变频器的发展前景与趋势CHAPTER01变频器概述变频器的定义与工作原理总结词理解变频器的定义和工作原理是掌握其应用的基础。详细描述变频器是一种能够改变电机输入电源频率的设备，通过改变电源频率实现对电机转速的调节。其工作原理基于电力电子技术和微处理器控制技术，通过改变电机输入电源的频率，实现对电机输入电压和电流的调节，从而控制电机的转速和转矩。变频器的分类与特点总结词了解变频器的分类和特点是选择和应用合适变频器的重要前提。详细描述变频器可以根据不同的分类标准进行分类，如按变换方式可分为交-直-交变频器和交-交变频器，按电压等级可分为高压变频器和低压变频器，按功率大小可分为大功率变频器和中小功率变频器等。不同类型变频器具有不同的特点和应用范围，需要根据实际需求进行选择。变频器的发展历程与趋势总结词详细描述了解变频器的发展历程和趋势有助于把握其未来的发展方向和应用前景。变频器技术自20世纪60年代诞生以来，经历了多个发展阶段，从简单的相位控制到脉宽调制，再到现在的矢量控制和直接转矩控制，其技术不断进步和完善。未来，随着电力电子技术、微处理器技术和控制理论的发展，变频器的性能和应用范围将进一步拓展，如高压大容量变频器、无速度传感器矢量控制变频器、智能控制变频器等将成为未来的重要研究方向和应用领域。CHAPTER02变频器的工作原理变频器的组成结构整流器滤波器将交流电转换为直流电，为逆变器提供直流电源。滤除整流后的直流脉动，平滑直流电压。逆变器控制电路将直流电逆变为交流电，输出可调频率的电压。控制逆变器的开关状态，调节输出电压的频率和幅度。变频器的控制方式010203V/f控制矢量控制直接转矩控制通过控制输出电压与频率的比值（V/f）来控制电机转矩。通过控制电机的电流大小和相位，实现电机转矩的高精度控制。通过控制电机的转矩和磁通来调节电机转速。变频器的调速原理改变电源频率通过改变电机电源的频率，从而改变电机转速。改变电机极对数通过改变电机极对数来改变电机转速。改变转差率通过改变电机转差率来改变电机转速。变频器的应用范围工业自动化控制电力能源交通运输空调系统用于驱动各种电动机，实现自动化生产线和设备的控制。用于风力发电、水力发电等可再生能源设备的控制和调节。用于中央空调、家用空调等制冷设备的节能控制和调节。用于地铁、动车、船舶等交通工具的驱动和控制。CHAPTER03变频器的选型与使用变频器的选型原则根据控制精度选型根据工艺要求选择控制精度高的变频器，如需要高精度的速度控制或张力控制。根据电机功率选型选择与电机功率相匹配的变频器，确保变频器能够满足电机的启动、运行和调速需求。考虑品牌与售后服务选择知名品牌和有良好售后服务的变频器，以保证设备运行的稳定性和维修的便捷性。根据负载特性选型根据负载的转动惯量、机械特性等因素选择适合的变频器，以确保电机能够平稳运行。变频器的安装与调试安装环境要求电缆连接与接地确保变频器安装在干燥、通风良好、无剧烈震动和无腐蚀性气体的环境中。正确连接电源电缆、电机电缆和控制电缆，并确保良好的接地，以减小电磁干扰和保证设备安全。参数设置与调试安全防护措施根据实际需求设置变频器的参数，如启动方式、运行模式、速度给定等，并进行必要的调试，以确保设备正常运行。在安装过程中采取必要的安全防护措施，如设置安全防护罩、急停开关等，以保障操作人员的安全。变频器的维护与保养定期检查清洁保养定期检查变频器的外观、接线、冷却系统等，确保设备无异常。定期清洁变频器的外壳、散热风扇和过滤网等部件，保持设备良好的散热性能。更换元件软件升级根据需要更换变频器内部的电解电容、冷却风扇等易损件，以保证设备的稳定运行。根据厂家提供的软件升级信息，及时对变频器控制软件进行升级，以提高设备的性能和稳定性。CHAPTER04变频器常见故障及处理变频器常见故障分析0102电源故障过载故障电源电压过高或过低，导致变频器电机负载过大，超过变频器的承受无法正常工作。能力。参数设置错...
