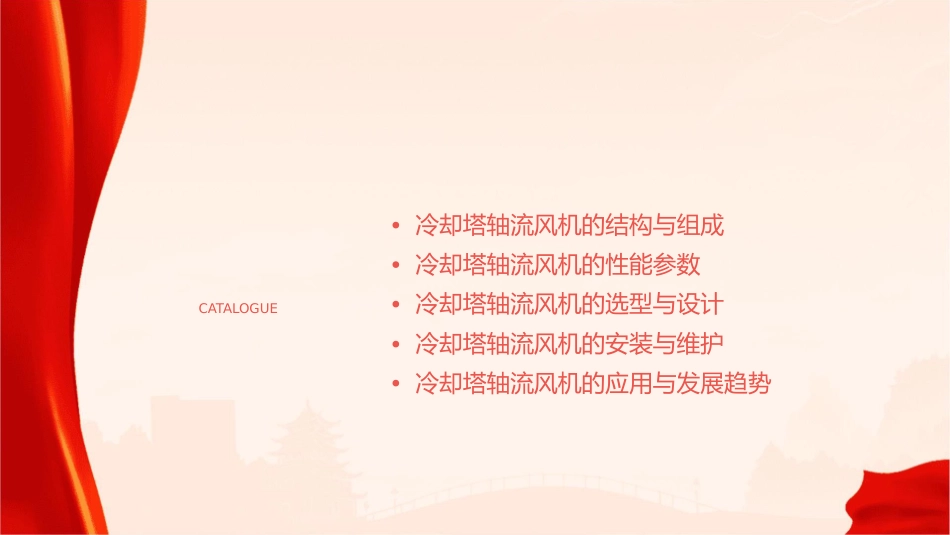

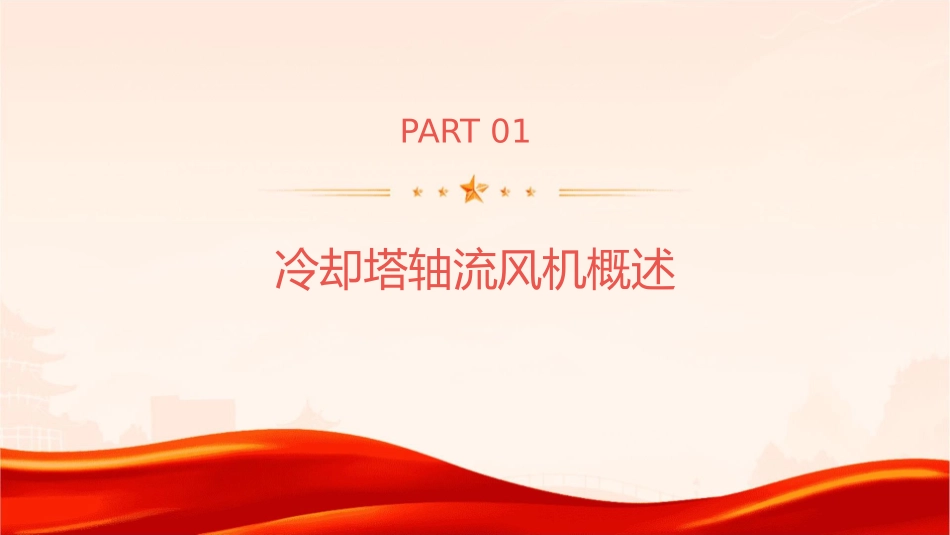

REPORTING2023WORKSUMMARY冷却塔轴流风机课件•冷却塔轴流风机的结构与组成•冷却塔轴流风机的性能参数•冷却塔轴流风机的选型与设计•冷却塔轴流风机的安装与维护•冷却塔轴流风机的应用与发展趋势CATALOGUEPART01冷却塔轴流风机概述定义与特点定义冷却塔轴流风机是一种用于强制通风的设备，主要用于冷却塔中，加速空气流动，提高冷却效果。特点轴流风机具有结构紧凑、风量大、效率高、噪音低等优点，广泛应用于工业、商业和民用建筑的冷却塔系统中。工作原理工作原理轴流风机的工作原理主要是通过电机驱动，使扇叶旋转，从而产生强大的气流，通过导流装置将气流引导至冷却塔的散热区，加速空气流动，提高散热效率。工作流程轴流风机的工作流程是，当电机驱动扇叶旋转时，气流从进风口进入，经过导流装置的引导，吹向散热区，带走热量后从出风口排出。分类与用途分类根据结构和用途的不同，轴流风机可以分为多种类型，如普通型、防爆型、防腐型等。用途轴流风机主要用于工业和商业建筑的冷却塔系统，为各种设备和设施提供高效的冷却效果。此外，轴流风机还可用于通风、除尘、空调等领域。PART02冷却塔轴流风机的结构与组成叶片叶片是冷却塔轴流风机的核心部件，负责将旋转的机械能转化为气流能量，推动空气流动。叶片的形状、材料和安装角度对风机的性能和效率有着重要影响。常见的叶片材料有铝合金、玻璃纤维复合材料等，根据不同的使用环境和需求选择合适的材料。轮毂轮毂是连接叶片和减速器的部件，负责传递扭矩和支撑叶片。轮毂的尺寸和强度需根据风机的工作参数和安全要求进行设计，确保其能够承受工作载荷和动载荷。轮毂一般采用铸铁或铸钢等高强度材料制造，表面进行防腐蚀处理以提高使用寿命。机壳机壳是冷却塔轴流风机的外壳，起到支撑和保护内部部件的作用。机壳的形状和尺寸需根据风机的总体布局和使用环境进行设计，以确保风机能够正常工作并降低噪音和振动。机壳一般采用钢板焊接而成，表面进行防腐处理以提高其耐久性。减速器减速器是冷却塔轴流风机的传动装置，将电动机的旋转运动减速并传递给叶片。减速器的类型和规格根据风机的功率和工作需求进行选择，常见的有齿轮减速器和蜗轮蜗杆减速器等。减速器需进行严格的维护和保养，以确保其正常运转并延长使用寿命。联轴器联轴器的安装精度和使用状态对风机的性能和寿命有着重要影响，需进行定期检查和维护。联轴器是连接减速器和电动机的部件，起到传递扭矩和缓冲振动的作用。联轴器的类型和规格根据电动机和减速器的参数进行选择，常见的有刚性联轴器和弹性联轴器等。PART03冷却塔轴流风机的性能参数流量010203流量流量范围调节方式衡量风机在单位时间内输送气体的体积或质量，是评价风机性能的重要参数。轴流风机的流量范围取决于其规格和型号，通常在一定的范围内可调。通过调节风机的入口和出口挡板、变频器等装置来调节流量。风压风压指风机对气体所做的功，用于克服气体流动过程中的阻力和升力。静压与动压静压是指气体在静止状态下所具有的压力，而动压则是气体流动时产生的压力。风压与功率风压与功率之间存在一定的关系，通常风压越大，功率也越大。功率与效率功率效率功率与效率的关系指轴流风机在单位时间内所消耗的能量，通常以千瓦（kW）为单位。指轴流风机输出功率与输入功率之比，效率越高，表示风机性能越好。在一定条件下，功率越大，效率不一定越高，需要根据实际工况进行选择。转速与变速变速控制通过改变电机转速或采用变速装置来调节风机的转速，以满足不同的工况需求。转速指轴流风机转子的旋转速度，通常以转/分（rpm）为单位。变速方式常见的变速方式包括变频器控制、液力耦合器等，可根据实际需求选择合适的变速方式。PART04冷却塔轴流风机的选型与设计选型依据冷却塔规模性能要求运行环境成本与维护考虑风机的效率、噪声、振动等性能指标，确保所选风机能够满足工艺要求。根据冷却塔的冷却能力和流量需求，选择合适的风机型号和规格。评估风机的运行环境，如温度、湿度、海拔高综合考虑风机的购置成本、运行费用以及维护保养的需求。度等，对风机性能的影响。设计流程需求分析初步设计明...
