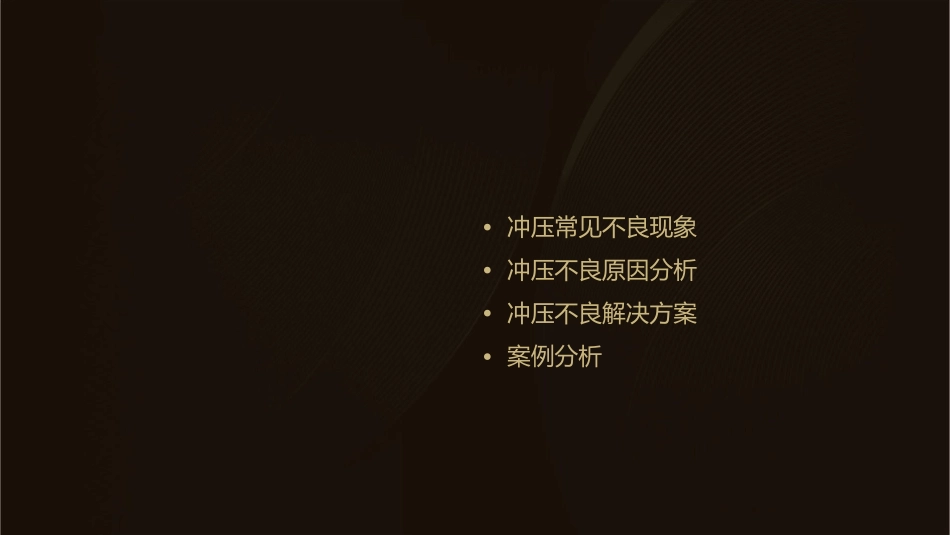

冲压常见不良的分析课件•冲压常见不良现象•冲压不良原因分析•冲压不良解决方案•案例分析CHAPTER01引言目的和背景01介绍冲压工艺在制造业中的重要地位，强调对常见不良进行分析的必要性。02分析冲压工艺中常见不良的产生原因，提出相应的解决措施，以提高生产效率和产品质量。冲压工艺简介冲压工艺的基本原理冲压工艺的特点冲压是通过模具对金属板料施加压力，使其产生变形或分离，从而获得所需形状和尺寸的零件。具有高效率、低成本、高精度等优点，广泛应用于汽车、家电、电子等行业。冲压工艺的分类按照变形原理可分为分离、成形和复合冲压等。CHAPTER02冲压常见不良现象起皱总结词原因分析材料流动不均导致表面出现褶模具设计不合理、模具磨损、皱材料厚度不均或表面质量差等。详细描述解决方法在冲压过程中，由于材料流动优化模具设计、定期检查和维不均匀，导致局部区域受到过大压力，使材料发生流动变形，形成褶皱。修模具、确保材料厚度均匀和表面质量良好。裂纹01020304总结词详细描述原因分析解决方法材料因受力过大或疲劳而产生在冲压过程中，材料因受到过大的压力或反复应力作用而发生断裂，形成裂纹。模具设计不合理、模具磨损、材料质量差或冲压工艺参数不当等。优化模具设计、定期检查和维修模具、确保材料质量合格、调整冲压工艺参数。的断裂扭曲总结词详细描述材料在冲压过程中发生不正常的弯曲变形在冲压过程中，由于模具结构设计不当或工艺参数选择不合理，导致材料发生不正常的弯曲变形。原因分析解决方法模具结构设计不合理、冲压工艺参数不当、材料厚度不均或表面质量差等。优化模具结构设计、调整冲压工艺参数、确保材料厚度均匀和表面质量良好。毛刺总结词详细描述材料边缘产生的多余金属屑或凸起在冲压过程中，由于模具刃口磨损或间隙过大，导致材料边缘产生多余的金属屑或凸起。原因分析解决方法模具刃口磨损、间隙过大、材料厚度不均或表面质量差等。定期检查和维修模具、调整模具间隙、确保材料厚度均匀和表面质量良好。尺寸偏差总结词冲压件的实际尺寸与设计尺寸存在偏差详细描述在冲压过程中，由于模具磨损、间隙变化或工艺参数调整不当等原因，导致冲压件的实际尺寸与设计尺寸存在偏差。原因分析模具磨损、间隙变化、工艺参数调整不当、材料厚度不均或表面质量差等。解决方法定期检查和维修模具、调整模具间隙和工艺参数、确保材料厚度均匀和表面质量良好。CHAPTER03冲压不良原因分析材料问题材料质量不达标材料内部存在杂质、气泡等缺陷，导致冲压过程中出现开裂、变形等问题。材料硬度不均材料表面或内部硬度不均匀，导致模具磨损不均，影响冲压件的质量。模具设计问题模具结构设计不合理如模具间隙不当、排样不合理等，导致冲压件出现毛刺、弯曲、断裂等现象。模具强度不足模具承受不住冲压过程中的高压力，导致变形、开裂等问题。模具制造问题模具加工精度不够如模具刀口磨损、制造误差等，导致冲压件尺寸超差、表面粗糙度不达标。模具装配不良如模具零件装配不到位、紧固件松动等，影响模具的正常使用和冲压件的质量。调试与操作问题调试参数不当如压力、速度等参数设置不合理，导致冲压过程中出现工件损伤、模具损坏等问题。操作不规范如上料、下料姿势不正确、操作速度过快等，影响冲压件的质量和生产安全。生产环境问题温度变化温度波动影响材料的性能和模具的精度，进而影响冲压件的质量。湿度变化湿度过高可能导致模具生锈、材料变形等问题，湿度过低则可能引起静电，影响生产安全。CHAPTER04冲压不良解决方案材料选择与处理总结词材料选择与处理是解决冲压不良的关键步骤，选择合适的材料和正确的处理方法可以有效提高冲压件的质量。详细描述在材料选择方面，应考虑材料的机械性能、可加工性和经济性等因素，以确保材料能够满足冲压加工的要求。在材料处理方面，应进行适当的表面处理和预处理，以提高材料的表面质量和可加工性。模具优化设计总结词模具优化设计是解决冲压不良的重要手段，通过改进模具结构和优化模具设计可以提高冲压件的质量和生产效率。详细描述在模具设计方面，应充分考虑冲压工艺的特点和要求，合理设计模具的结...
