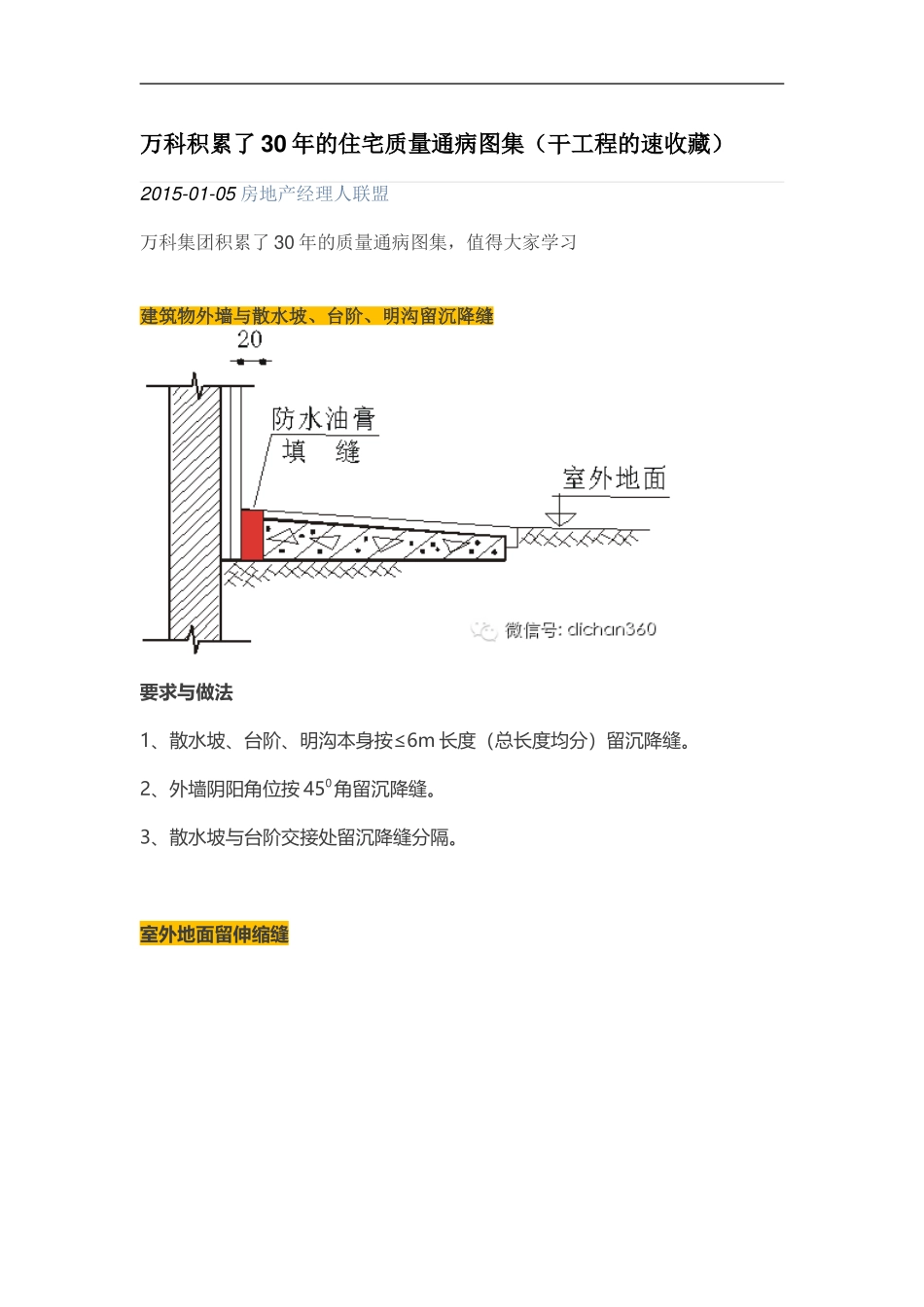

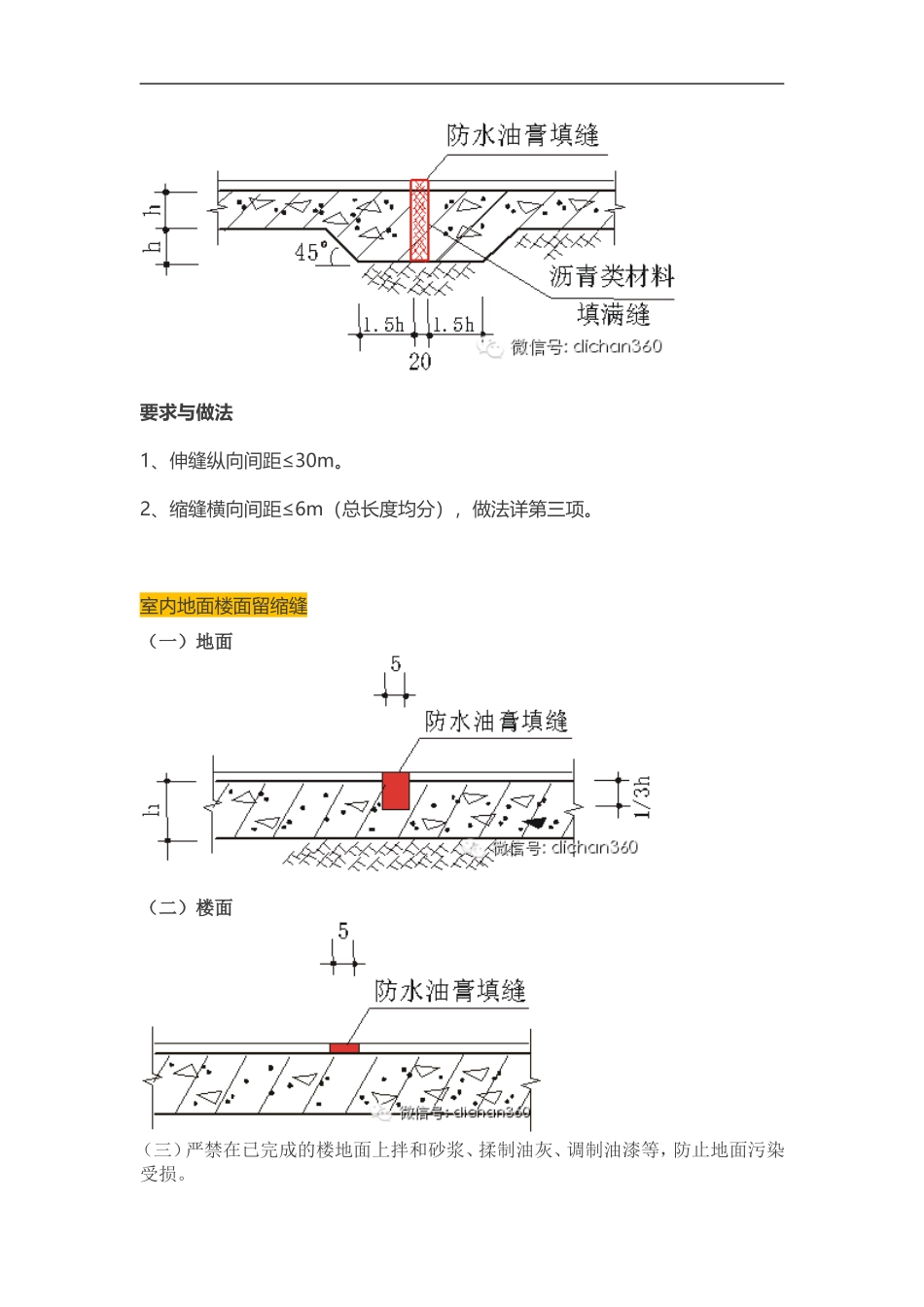

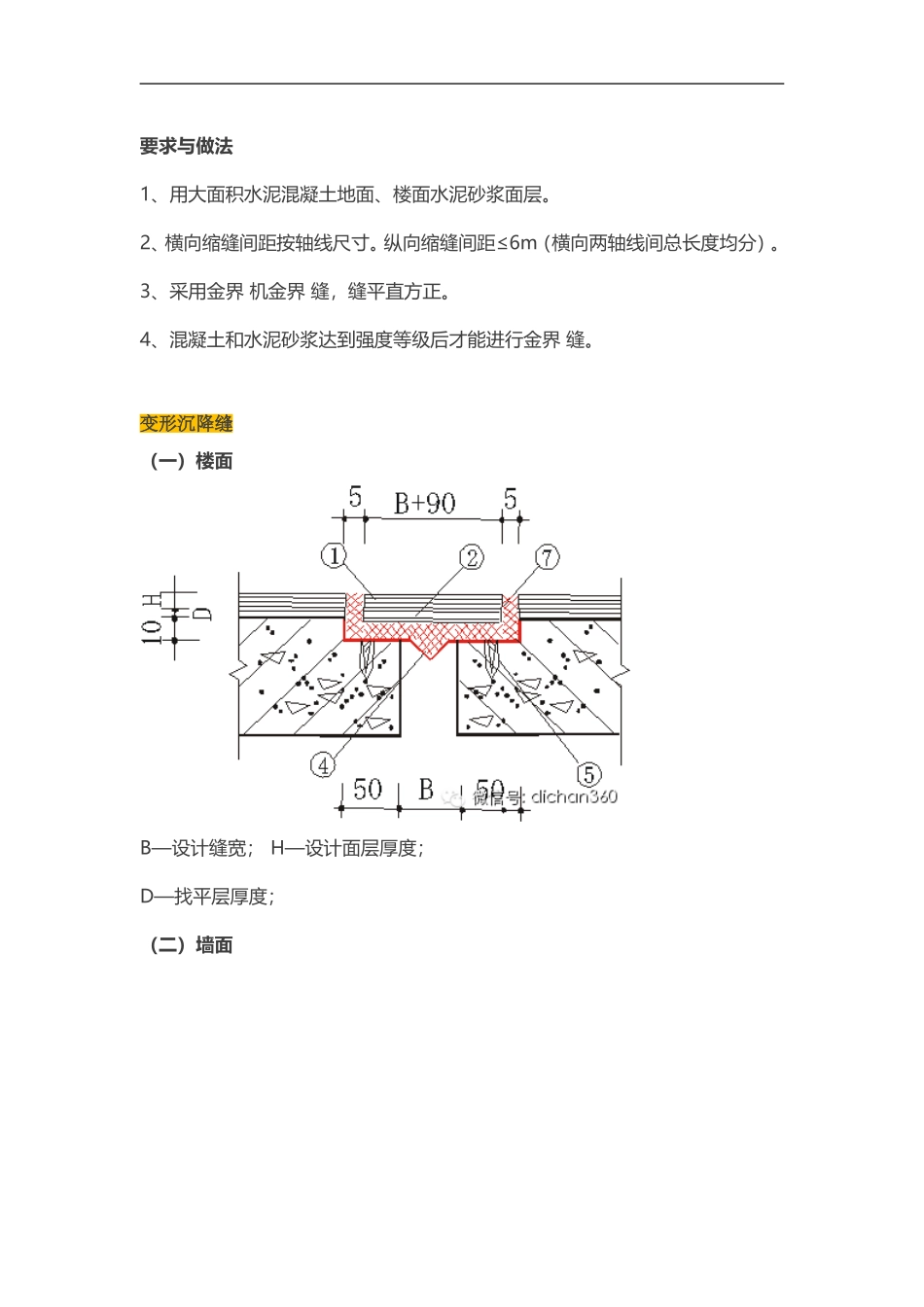

万科积累了30年的住宅质量通病图集（干工程的速收藏）2015-01-05房地产经理人联盟阅读引语万科集团积累了30年的质量通病图集，值得大家学习重点项目1.建筑物外墙与散水坡、台阶、明沟留沉降缝要求与做法1、散水坡、台阶、明沟本身按≤6m长度（总长度均分）留沉降缝。2、外墙阴阳角位按450角留沉降缝。3、散水坡与台阶交接处留沉降缝分隔。重点项目2.室外地面留伸缩缝要求与做法1、伸缝纵向间距≤30m。2、缩缝横向间距≤6m（总长度均分），做法详第三项。重点项目3.室内地面楼面留缩缝（一）地面（二）楼面（三）严禁在已完成的楼地面上拌和砂浆、揉制油灰、调制油漆等，防止地面污染受损。要求与做法1、用大面积水泥混凝土地面、楼面水泥砂浆面层。2、横向缩缝间距按轴线尺寸。纵向缩缝间距≤6m（横向两轴线间总长度均分）。3、采用金界机金界缝，缝平直方正。4、混凝土和水泥砂浆达到强度等级后才能进行金界缝。重点项目4.变形沉降缝（一）楼面B—设计缝宽；H—设计面层厚度；D—找平层厚度；（二）墙面（三）天面G1.2.3-设计结构宽度要求与做法1、一面层按设计。2、—5厚钢板3、形不锈钢或铝合金封口板。4、—24#镀锌形铁皮。5、一塑料胀锚木牙螺丝@500C/C固定形镀锌铁皮。6、一塑料胀锚不锈钢螺丝@500C/C固定形封口板。7、一沥青胶泥填嵌。8、一硅铜胶封缝。重点项目5.屋面保护层伸缩缝①柔性防水屋面；宜采用绿豆砂或块料作保护层。要求与做法块料按④点要求分块。②水泥砂浆；缝宽10mm，防水油膏填缝。要求与做法按1m2面积分块，纵向长度≤6m（按总长均分）按1m2面积分块，纵向长度≤6m（按总长均分）③细石混凝土；缝宽20mm，防水油膏填缝。要求与做法按1m2面积分块，纵向长度≤6m（按总长均分）按1m2面积分块，纵向长度≤6m（按总长均分）④块状材料：缝宽20mm，防水油膏填缝。要求与做法1、架空按≤100m2面积分块。2、座砌按≤36m2面积分块。⑤珍珠岩或轻质陶粒保温层要求与做法1、按6×6m设置纵横排气孔管。2、按36m2设置一个排气孔。3、屋面宽度≥10m设置通风屋脊。重点项目6.厨、浴厕、阳台、外走道等地面低于居室地面要求与做法①厨、浴厕间、阳台、外走道地面低于居室地面相对标高15mm。②厨、浴厕、阳台、外走道等处的地漏低于相对地面标高10mm。重点项目7.腰线、挑檐、雨蓬.做滴水线要求与做法重点项目8.窗楣做鹰咀，外窗台低于内窗台，外窗台做向外排水坡铝合金窗下框必须有泄水结构，如无时；①推拉窗：导轨在靠两边框位处铣8mm宽口泄水。②平开窗：在框靠中梃位置每个扇洞铣一个宽8mm口泄水。要求与做法1、窗楣及窗台块料贴面，其外角采用夹角镶贴。2、窗楣突出线时按第十项施工。窗台突出线时，按第五项施工。3、铝合金窗外周边留宽5mm深8mm槽，防水胶密封。4、安装用螺丝应用铜或不锈钢螺丝。5、钢窗内外窗台高差>10mm。重点项目9.墙面、地面镶贴块料面①不允许有小于1/4的块料。②条形饰面砖不得小于1/2砖。③独立柱用条形饰面砖时，宽度方向必须用整砖。④地面铺400×400以下块料必须通缝。400×400以上块料可用分色块料分隔。⑤天面、地面块料铺贴缝宽≥2mm以防膨胀起鼓变形。⑥露台铺贴块料时，地面四周留缝20mm宽，防水油膏填缝。要求与做法1、镶贴前进行模数计算和预排、使排砖和拼缝均匀。2、非整砖行排在阴角处或次要部位。3、阴阳角方正顺直，不得出现鼠尾现象。4、采取措施消除空鼓和裂纹。重点项目10.楼梯步级要求与做法①级面平整、宽度均匀一致，防滑条采用石米、铁砂时应高出级面5mm；采用铜条时应高出2mm，并顺直、牢固。②相邻两级差不得超过10mm。重点项目11.木门窗安装①按规范要求做好锚固。②铰链要用开槽机双面开槽，槽深浅度一致。③门窗安装的留缝宽度：（1）门窗扇与框间立缝的留缝宽度为1.5-2.5mm。（2）框与扇间上缝的留缝宽度为1.0-1.5mm。（3）门扇与地面间缝：a）外门留缝宽度为4-5mm。b）内门留缝宽度为6-8mm。c）卫生间门留缝宽度为10-12mm。要求与做法1、门窗上下冒头必须刨光，刷油漆。2、油漆不得污染小五金。1重点项目12.天面地漏斜水坡度及防渗要求与做法重点项目13.管道穿越楼板、屋面的套管埋设要求与做法套管的选用、...
