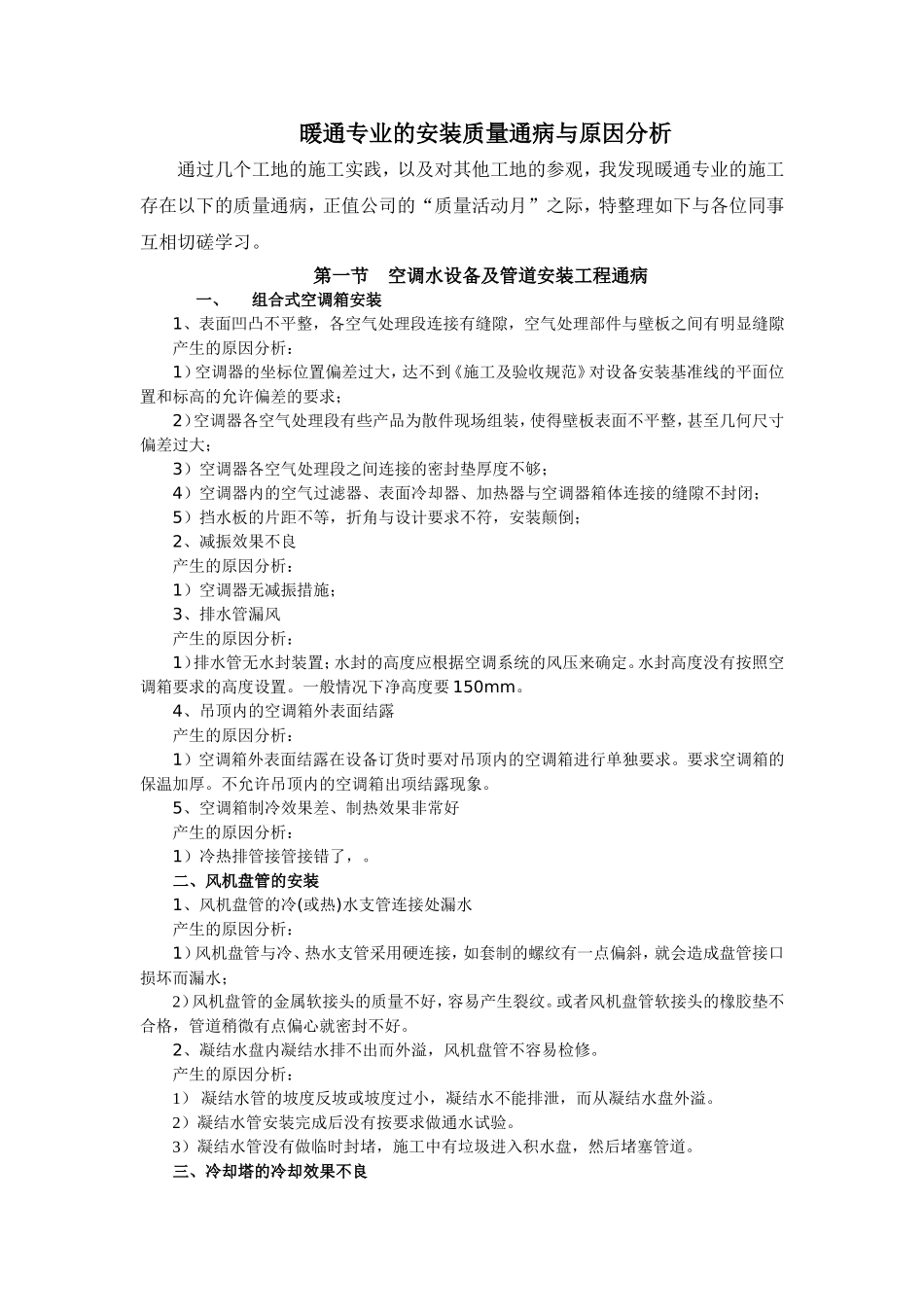

暖通专业的安装质量通病与原因分析通过几个工地的施工实践，以及对其他工地的参观，我发现暖通专业的施工存在以下的质量通病，正值公司的“质量活动月”之际，特整理如下与各位同事互相切磋学习。第一节空调水设备及管道安装工程通病一、组合式空调箱安装1、表面凹凸不平整，各空气处理段连接有缝隙，空气处理部件与壁板之间有明显缝隙产生的原因分析：1）空调器的坐标位置偏差过大，达不到《施工及验收规范》对设备安装基准线的平面位置和标高的允许偏差的要求；2）空调器各空气处理段有些产品为散件现场组装，使得壁板表面不平整，甚至几何尺寸偏差过大；3）空调器各空气处理段之间连接的密封垫厚度不够；4）空调器内的空气过滤器、表面冷却器、加热器与空调器箱体连接的缝隙不封闭；5）挡水板的片距不等，折角与设计要求不符，安装颠倒；2、减振效果不良产生的原因分析：1）空调器无减振措施；3、排水管漏风产生的原因分析：1）排水管无水封装置；水封的高度应根据空调系统的风压来确定。水封高度没有按照空调箱要求的高度设置。一般情况下净高度要150mm。4、吊顶内的空调箱外表面结露产生的原因分析：1）空调箱外表面结露在设备订货时要对吊顶内的空调箱进行单独要求。要求空调箱的保温加厚。不允许吊顶内的空调箱出项结露现象。5、空调箱制冷效果差、制热效果非常好产生的原因分析：1）冷热排管接管接错了，。二、风机盘管的安装1、风机盘管的冷(或热)水支管连接处漏水产生的原因分析：1）风机盘管与冷、热水支管采用硬连接，如套制的螺纹有一点偏斜，就会造成盘管接口损坏而漏水；2）风机盘管的金属软接头的质量不好，容易产生裂纹。或者风机盘管软接头的橡胶垫不合格，管道稍微有点偏心就密封不好。2、凝结水盘内凝结水排不出而外溢，风机盘管不容易检修。产生的原因分析：1）凝结水管的坡度反坡或坡度过小，凝结水不能排泄，而从凝结水盘外溢。2）凝结水管安装完成后没有按要求做通水试验。3）凝结水管没有做临时封堵，施工中有垃圾进入积水盘，然后堵塞管道。三、冷却塔的冷却效果不良1、冷却水温度偏高，空调制冷系统的冷凝温度和冷凝压力上升。产生的原因分析：1）冷却塔上的轴流排风机不转或反转；冷却塔运转前，必须对电机的单体进行试验，确认电机正确的旋转方向；2）布水器的孔眼堵塞，在通水试验或试运转中，应检查和处理使布水器畅通；3）旋转布水器的转速不正常。4）冷却水泵的流量不够，带走的热量太少。5）补水量不够造成冷却水系统不够。6）如经常系统缺水要仔细检查是否有管路接错，造成水量流失。四、阀门安装的质量通病1、系统运行中阀门开关不灵活，关闭不严及出现漏水(汽)的现象，造成返工修理，甚至影响正常供水(汽)。产生的原因分析：1）阀门安装前不进行压力测试，拿来就装。2、阀门安装方法错误3、蝶阀法兰盘用普通阀门法兰盘五、管道安装的质量通病1、焊缝的宽度、高度不符合施工规范要求产生的原因分析：1）管子错口不在一中心线直接影响焊接质量及观感质量。对口不留间隙，厚壁管不铲坡口，焊缝的宽度、高度不符合要求时焊接达不到强度的要求。2、管道运行时焊缝开裂或管道扭曲、管道支架松动产生的原因分析：1）伸缩器安装不符合设计要求2）蒸汽系统刚运行时温升过快3）固定管道支架的膨胀螺栓材质低劣，安装膨胀螺栓的孔径过大或者膨胀螺栓安装在砖墙甚至轻质墙体上3、系统运行时系统运行效果不理想、管道内存在气堵。产生的原因分析：1）管道最高点或可能有空气集聚处不装放风装置，最低点或可能有积存水处，不装泄水装置4、管道使用过程中发生渗漏产生的原因分析：1）管道连接的法兰盘及衬垫强度不够，连接螺栓短或直径细。热力管道使用橡胶垫，冷水管道使用石棉垫，以及采用双层垫或斜面垫，法兰衬垫突人管内2）管道系统水压强度试验和严密性试验时，仅观察压力值和水位变化，对渗漏检查不够3）冷凝水管不做闭水试验便做隐蔽5、水质达不到管道系统运行要求，往往还会造成管道截面减少或堵塞。产生的原因分析：1）管道系统竣工前冲洗不认真，流量和速度达不到管道冲洗要求。甚至以水压强度试验泄水代替冲洗6、由于水压试验时管内很快结冰，使...
