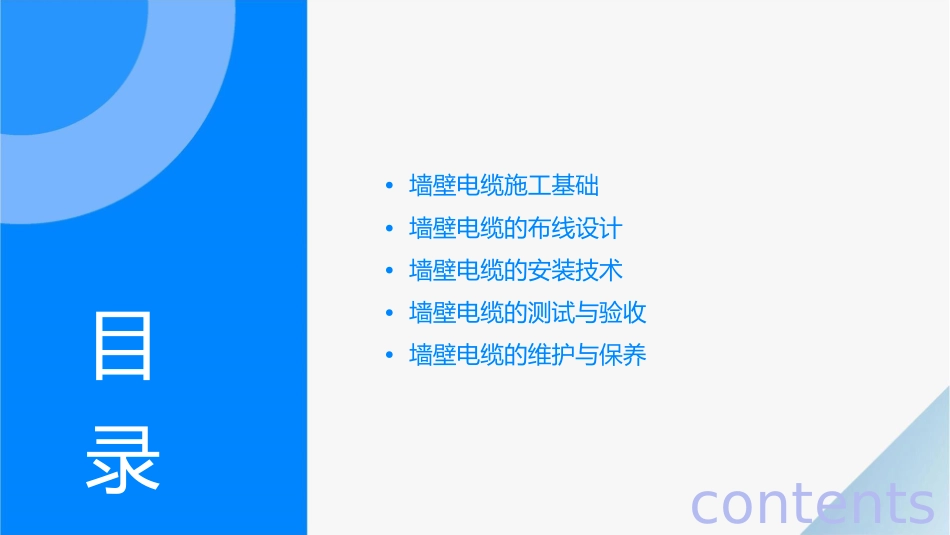

工件•墙壁电缆施工基础•墙壁电缆的布线设计•墙壁电缆的安装技术•墙壁电缆的测试与验收•墙壁电缆的维护与保养目录contents工01电缆类型与选择聚氯乙烯绝缘电缆橡胶绝缘电缆适用于室内低压线路，具有优良的电气性能和较好的弯曲性能，价格较低。适用于室外线路，具有较好的耐候性和防紫外线性能，但价格较高。交联聚乙烯绝缘电缆具有较高的耐热性能和电气性能，适用于较高电压和温度的场合。施工环境与准备010203现场勘查制定施工方案准备工具和材料对施工现场进行实地勘查，了解现场环境、确定电缆路径和敷设方式。根据现场情况和设计要求，制定详细的施工方案，包括电缆型号、数量、敷设方式、施工工艺等。根据施工方案准备所需的工具和材料，如电缆、电缆夹、绝缘胶带、螺丝等。施工安全须知注意电缆质量在施工过程中，应保证电缆的质量，避免因电缆损坏而引发安全事故。遵守安全规定在施工过程中，应遵守相关安全规定，如穿戴防护用品、禁止带电作业等。保持施工现场整洁在施工过程中，应保持施工现场整洁，避免因杂乱无章而引发安全事故。02布线规划与设计根据建筑图纸和现场实际情况，确定电缆布线的起点和终点，并规划出合理的布线路径。根据用电需求和安全规范，选择合适的电缆规格和型号，确保满足电力输送和安全要求。考虑电缆的弯曲半径和布线的美观性，合理设计电缆的走向和排布方式。确定电缆路径根据布线规划，实地勘察建筑结构和现场环境，确定电缆的具体路径和穿墙、穿楼板的位置。考虑电缆的长度和预留量，以及转角、分支等特殊情况的处理，确保电缆路径的合理性和可行性。遵循安全、经济、便于维护的原则，选择合适的路径，尽量减少交叉和绕行。预埋管路与盒体根据电缆路径和布线设计，确定需要预埋管路和盒体的位置，并按照施工规范进行预留。盒体的选择应符合防水、防尘、防震等要求，安装位置应便于检查和维护。选择合适的管路材料和规格，确保管路内部光滑、无毛刺，便于电缆穿入。03开槽技术01020304开槽技术是墙壁电缆安装的第一步，目的是在墙面上创建一条用于容纳管路和电缆的沟槽。开槽时，应使用专用的开槽工具，根据设计图纸确定沟槽的位置和深度。为保证沟槽的平整度和垂直度，可以使用墨线或激光水平仪进行辅助。开槽完成后，应清理沟槽内的灰尘和杂物，确保管路和电缆的顺利安装。管路敷设管路敷设是在沟槽内放置保护管，以保护电缆不受损坏。根据电缆的大小和数量，选择合适规格和材质的保护管，如PVC管或钢管。管路敷设时应保持管口光滑，弯曲部分应使用专用弯头，以减少对电缆的摩擦和损伤。管路连接处应使用专用胶水或管夹固定，确保管路牢固且不晃动。电缆敷设与固定使用专用的电缆牵引绳或电动牵引机，将电缆缓慢拉入管路中。电缆敷设是在管路内放入电缆，这一步需特别小心，以免损坏电缆。固定时，应使用专用的电缆卡子或绝缘胶带，确保电缆固定牢固且不会受到额外的应力。根据设计图纸，确定每根电缆的路径和长度，并标记在管路上。电缆固定是在管路出口处对电缆进行固定，以防止其松动或移动。04电缆测试绝缘电阻测试耐压测试传输性能测试检查电缆的绝缘材料是否正常，确保电缆的绝缘性能良好。对电缆施加一定的高压，检测电缆的耐压性能，确保电缆在正常工作电压下不会发生击穿或漏电现象。检测电缆的传输速率、衰减、串扰等参数，确保电缆的传输性能符合要求。验收标准与流程外观检查性能测试检查电缆的外观是否有损伤、压扁、扭曲等现象，确保电缆的外观完好。按照验收标准对电缆进行各项性能测试，确保电缆的性能符合要求。安装检查验收流程检查电缆的安装是否牢固、整齐，符合施工规范要求。先进行自检，自检合格后提交验收申请，由相关人员进行验收，验收合格后签署验收报告。常见问题与解决方案绝缘电阻偏低耐压试验不合格传输性能不佳可能是绝缘材料质量不好或施工时受损，需要更换绝缘材料或重新施工。可能是电缆绝缘层存在气泡、杂质或损伤，需要修复或更换电缆。可能是电缆线径过小、线芯松动或连接不良，需要更换大线径电缆或重新制作连接头。05保养日常维护日常检查定期检查墙壁电缆的外观，查看是否有破损、老化等现象...
