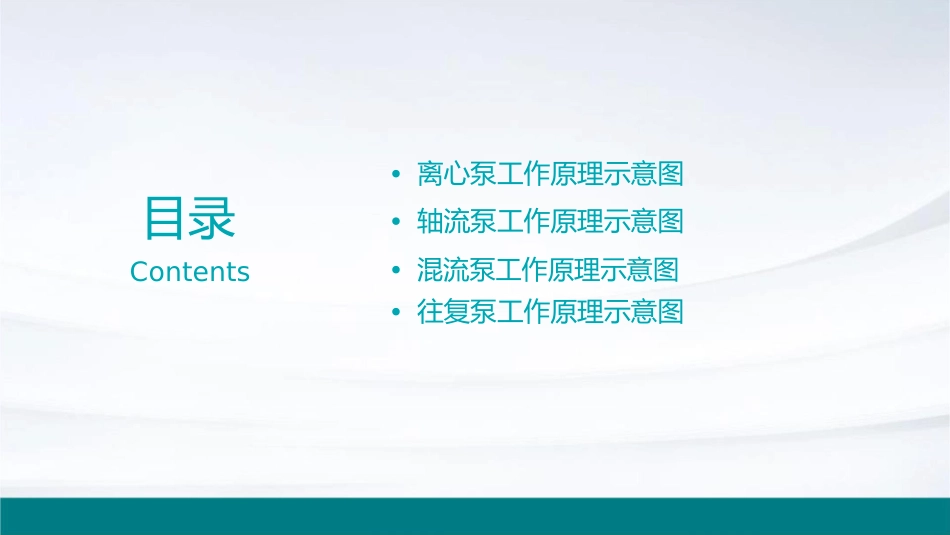

各种泵的工作原理示意图课件•离心泵工作原理示意图•轴流泵工作原理示意图目录•混流泵工作原理示意图•往复泵工作原理示意图Contents01离心泵工作原理示意图离心泵结构图泵壳轴承用于容纳叶轮和收集被输送的液体。支撑轴，确保其稳定旋转。叶轮轴密封环是离心泵的核心部连接叶轮和电机，传递动力。防止泵内液体泄漏。件，用于产生离心力。离心泵工作流程图离心泵的工作流程电机驱动轴旋转。叶轮在电机轴的带动下旋转，产生离心力。离心力使液体从叶轮中心被甩向边缘，进入泵壳。离心泵工作原理详解随着液体离开叶轮，其动能转化为压力能，使液体的压力得到提升。通过出口管道，高压液010305离心泵的工作原理详解体被输送到所需的位置。当叶轮旋转时，产生强大的离心力，使液体获得能量，压力和速度增加。在泵壳内，液体的速度减小，动能转化为压力能，进一步提高液体的压力。020402轴流泵工作原理示意图轴流泵结构图轴流泵主要由叶轮、泵轴、轴承、泵壳和密封装置等组成。轴承用于支撑泵轴，并确保其稳定运转。密封装置用于防止液体泄漏。叶轮安装在泵轴上，通常由铸铁或铸钢制成，具有较高的机械强度和耐腐蚀性。泵壳通常由铸铁或铸钢制成，用于容纳叶轮和其他内部组件。轴流泵工作流程图轴流泵的工作流程通常包括吸水、压水两个阶段。在吸水阶段，叶轮旋转带动水流进入泵壳，随着叶轮的转动，水流被逐渐加速并压向出水口。在压水阶段，水流通过出水口流出，泵的扬程和流量取决于叶轮的转速和形状。轴流泵工作原理详解当轴流泵工作时，叶轮高速旋转产生离心力，使水流在叶轮内被甩向四周，然后进入泵壳体。在泵壳体中，水流被导向出口管，同时由于叶轮的旋转作用，使水流获得能量并被提升至所需的高度。轴流泵的流量和扬程与叶轮的转速、直径、宽度以及叶片的形状等因素有关。轴流泵适用于大流量、低扬程的场合，如农田灌溉、排水等。03混流泵工作原理示意图混流泵结构图叶轮轴承和轴封混流泵的叶轮设计为半开式或闭式，形状类似于水轮机的转轮，由叶片和上冠、下环组成。混流泵的轴承和轴封是关键部件，用于支撑转子并防止泵内液体泄漏。泵壳进出水管混流泵的泵壳通常采用蜗壳式混流泵的进出水管用于连接泵或导叶式，用于收集水流并引导水流进入叶轮。的吸入口和排出口，通常采用铸铁或钢管制成。混流泵工作流程图水流从混流泵的吸入口进入，通过蜗壳的引导进入叶轮。在叶轮中，水流受到叶片的旋转作用，获得能量，然后从排出口排出。在这个过程中，混流泵通过叶轮旋转产生的离心力将水从低能区输送到高能区。混流泵工作原理详解混流泵利用叶轮旋转产生的离心力将水从低能区输送到高能区。在叶轮中，水流受到叶片的旋转作用，获得能量，然后从排出口排出。混流泵的效率受到多种因素的影响，如转速、流量、扬程等。为了提高混流泵的效率，需要选择合适的转速和流量，并保持泵的良好维护和保养。混流泵广泛应用于农田灌溉、排水、城市供水等领域，具有结构简单、运行稳定、维护方便等优点。04往复泵工作原理示意图往复泵结构图01往复泵主要由泵缸、活塞、吸入阀和排出阀等组成。02泵缸是储存液体的容器，活塞在泵缸内做往复运动，吸入阀和排出阀分别控制液体进出。往复泵工作流程图活塞从左向右移动，排出阀关闭，吸入阀打开，液体被吸入泵缸。活塞从右向左移动，吸入阀关闭，排出阀打开，液体被排出泵缸。往复泵工作原理详解当活塞从左向右移动时，泵缸内压力降低，吸入阀打开，液体被吸入泵缸。往复泵通过反复的吸入和排出动作，实现液体的连续输送。当活塞从右向左移动时，泵缸内压力增加，排出阀打开，液体被排出泵缸。THANKS
