口腔模型材料VIP免费

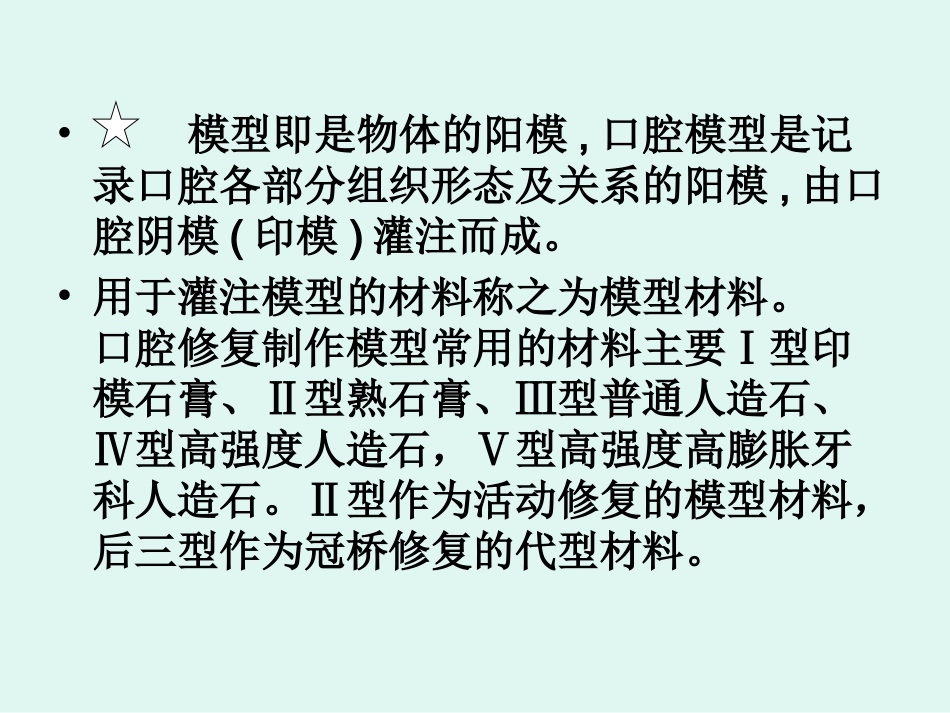

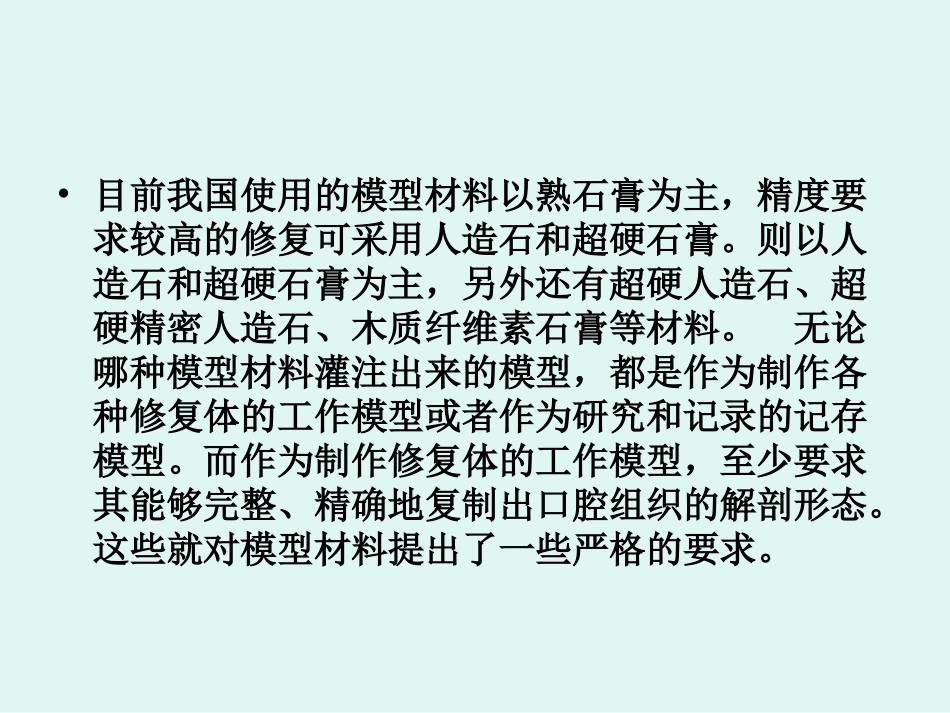

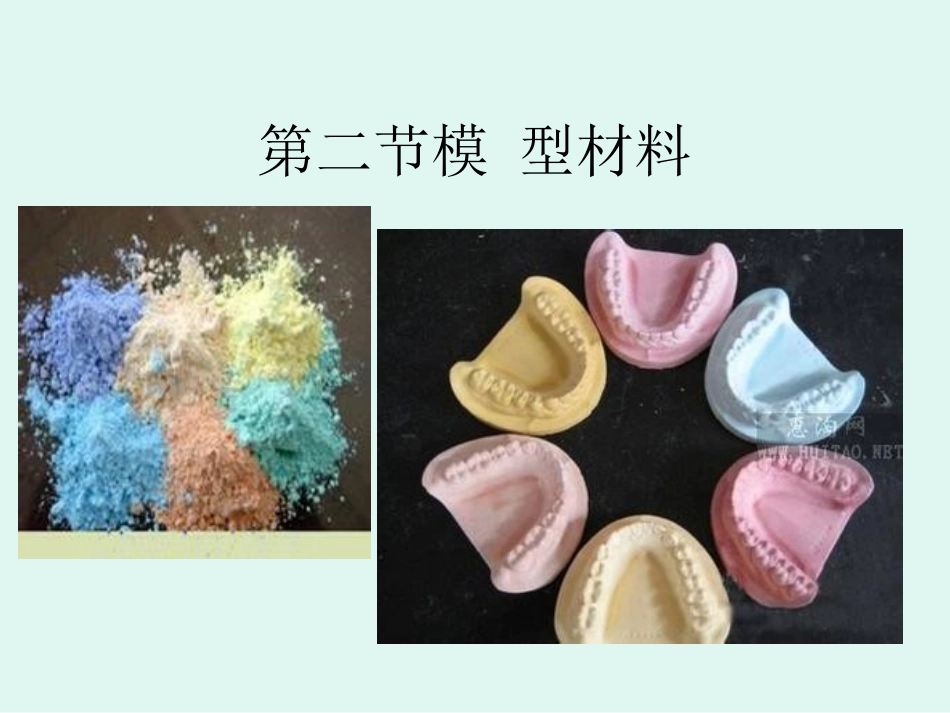

第二节模型材料•模型即是物体的阳模,口腔模型是记录口腔各部分组织形态及关系的阳模,由口腔阴模(印模)灌注而成。•用于灌注模型的材料称之为模型材料。口腔修复制作模型常用的材料主要Ⅰ型印模石膏、Ⅱ型熟石膏、Ⅲ型普通人造石、Ⅳ型高强度人造石，Ⅴ型高强度高膨胀牙科人造石。Ⅱ型作为活动修复的模型材料，后三型作为冠桥修复的代型材料。•目前我国使用的模型材料以熟石膏为主，精度要求较高的修复可采用人造石和超硬石膏。则以人造石和超硬石膏为主，另外还有超硬人造石、超硬精密人造石、木质纤维素石膏等材料。无论哪种模型材料灌注出来的模型，都是作为制作各种修复体的工作模型或者作为研究和记录的记存模型。而作为制作修复体的工作模型，至少要求其能够完整、精确地复制出口腔组织的解剖形态。这些就对模型材料提出了一些严格的要求。•理想的模型材料必须具备的性能要求有：•①有良好的流动性、可塑性•②有适当的凝固时间：30~60mins•③精确度高•④抗压强度大，表面强度高•⑤与印模材料不发生化学变化•⑥操作简便，实用性好熟石膏熟石膏•口腔临床所采用的熟石膏，又称煅石膏或半水石膏，是由生石膏经开放式加热脱水煅烧而成的β-半水石膏。其制作方法是将研磨成粉的生石膏，置于110~120℃的温度下，脱去一部分结晶水而得到。化学反应过程如下：2(CaSO4*2H2O→2(CaSO4*1/2H2O)+3H20熟石膏•一、组成•熟石膏的主要成分为半水硫酸钙以及未脱水的生石膏、过度脱水的无水石膏及少量杂质。由于煅烧方法的不同，可得到ａ-半水硫酸钙或β-半水硫酸钙两种熟石膏。普通的熟石膏为β-半水硫酸钙。半水石膏又称半水硫酸钙，即CaSO4*1/2H2O约占75%~85%。•生石膏残存未脱水的生石膏，即CaSO4*2H2O约占5%~8%。•无水石膏指过度脱水的无水硫酸钙，即CaSO4约占5%~8%。•杂质为碳酸钙、二氧化硅、硫化物等矿物质，约占4%左右。熟石膏•二、凝固原理•熟石膏与水混合后，即发生水合反应，出现结晶凝固现象，最终又还原成白色不透明的二水硫酸钙——生石膏，并放出热量。其反应过程如下：2(CaSO4*H2O）+3H2O→2(CaSO4*2H2O)+Q熟石膏•根据化学反应的理论值计算，100g熟石膏粉只需要加水18.6ml。但实际的需水量是理论值的2~3倍，即石膏粉100g应加水40~50ml。这是因为熟石膏的溶解度很低（0.9/100ml），只有与过量的水在一起才能达到一定的溶解度，并很快出现饱和状态而形成过饱和溶液，之后结晶会在过饱和溶液中析出的针状二水硫酸钙晶体不断聚集在核心周围，彼此交联成网，最终凝固成为致密坚硬的固体。•在整个反应过程中，二水硫酸钙不断析出晶体，半水硫酸钙不断进行水合生成二水硫酸钙，随着二水硫酸钙的沉淀与结晶生成，新的半水硫酸钙又不断通过溶液进行水合作用，反应向着生成物方向移动，直到半水硫酸钙全部转化生成二水硫酸钙为止。•熟石膏基本凝固后，多余的水会暂时凝结在晶体之间，以后会逐渐挥发从而使石膏的强度增加。当混合的水越多时，相对二水硫酸钙结晶核减少，凝固的时间延长，结晶间的相互交结现象也减少，结晶的固体也越松脆，加上多余的水挥发后，会形成更多的孔隙，材料的强度便会降低。•凝固反应过程中，因为受到熟石膏本身质量、粉水比例、环境温度、调拌器械的清洁与否、调拌时间及速度等方面的影响，凝固速度、凝固后材料的强度等都会不尽相同。•三、影响凝固质量与凝固速度的因素•熟石膏的凝固过程一般可以分为初凝和终凝两个阶段。从调和开始计算，初凝的时间一般为8-16分钟，这一阶段石膏表面失去光泽，不易破碎，但可用刀切削；终凝的时间一般为40-60分钟，这时石膏固体已经比较坚硬，不易被器械修整。•1、影响石膏质量的因素：•1）生石膏的质量：纯度高、杂质少•2）加热脱水的温度、时间：逐步加热到110-120℃进行均匀脱水。加热不够：生石膏多加热温度过高、过久：无水石膏多，在凝固过程中吸收更多的水，膨胀变大、强度减小3）提高熟石膏强度的方法：①改进熟石膏的生产工艺；②模型表面硬化处理③临床使用：水粉比2:1,15mins初凝，1h基本凝固，1d完全凝固•2、影响凝固速度的因素：•1）熟石膏的质量：加热程度，存放运输•2）水粉比...
