地铁给排水简介课件VIP专享VIP免费

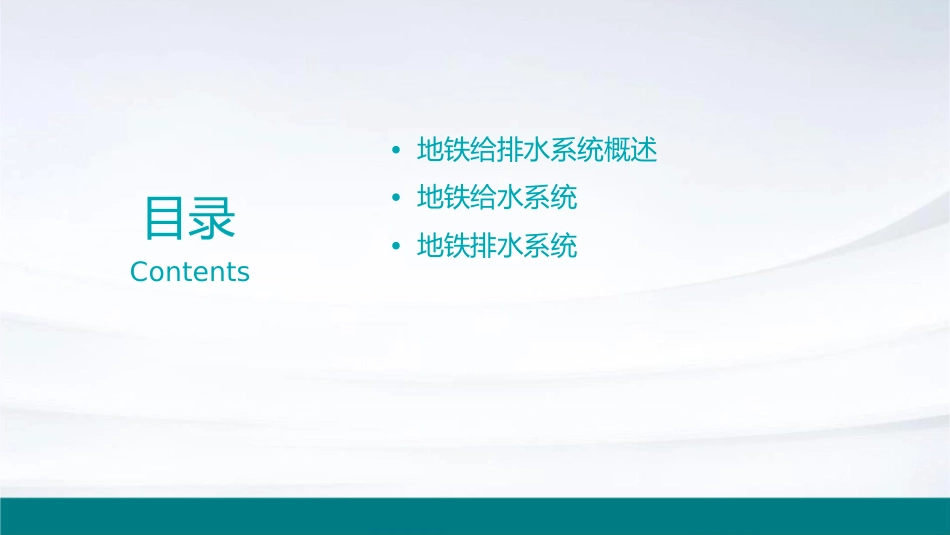

地铁给排水简介课件•地铁给排水系统概述•地铁给水系统目录•地铁排水系统Contents01地铁给排水系统概述地铁给排水系统的定义与作用定义地铁给排水系统是负责地铁车站和区间日常供水、排水及消防的管路系统，是地铁建设中的重要组成部分。作用提供地铁运营所需的生产、生活和消防用水，同时负责排放和处理车站及区间的废水，确保地铁的正常运营和安全。地铁给排水系统的组成给水系统消防系统包括原水取水、水处理、清水池、泵房及生产、生活用水管路等部分。包括消火栓、自动喷水灭火等消防设施。排水系统包括废水、污水、雨水及消防排水等管路系统。地铁给排水系统的特点010203高可靠性安全性维护管理难度大地铁给排水系统必须具备高可靠性，确保在任何情况下都能提供稳定可靠的水源和排水服务。地铁给排水系统应符合相关安全标准，特别是在消防方面，必须能够快速响应火灾并控制火势。由于地铁给排水系统管路长、设备多，维护管理难度较大，需要制定科学合理的维护管理方案。02地铁给水系统地铁用水需求列车清洗车站清洁消防用水其他用途地铁系统中的消防设施需要用水来灭火，因此需要保证给水系统的可靠性。列车在运行过程中会积累灰尘和污垢，需要定期清洗以保持列车清洁。地铁站内的人流量大，需要经常清洁以保持环境卫生。地铁系统中的其他设施也需要用水，如卫生间、员工休息室等。地铁给水水源自来水地铁给水系统通常直接从城市自来水管网中取水，经过适当处理后供给地铁使用。地下水在某些地区，地铁给水也可以取自地下水，但需要经过严格的处理和检测，确保水质符合标准。地铁给水处理01020304沉淀与过滤消毒除臭除味水质监测去除水中的大颗粒杂质和悬浮杀死水中的细菌和病毒等微生物，保证水质的安全。通过加入药剂或使用活性炭等手段，去除水中的异味和有害气体。定期对水质进行检测，确保水质符合标准。物。03地铁排水系统地铁废水来源地铁区间废水隧道区间内冲洗废水及事故时产生的消防废水。地铁车站废水地铁站内卫生间、洗漱间等产生的废水。渗漏水由于地下水渗透进入地铁隧道而产生的废水。地铁排水方式自然排放泵站提升排放混合排放利用地铁隧道坡度将废水在隧道低点设置泵站，将废水提升至市政排水管道。根据实际情况，将自然排放与泵站提升排放相结合。自流排入市政排水管道。地铁排水处理物理处理消毒处理沉淀、过滤等去除水中悬浮物和杂质。通过加氯、臭氧等消毒剂杀灭细菌和病毒。生化处理深度处理利用微生物分解有机物，进一步净化水质。针对特殊水质要求，采用活性炭吸附、离子交换等方法进行深度处理。04地铁给排水系统设计设计原则与要求安全可靠节能环保确保给排水系统的稳定运行，保障地铁运营优化设计，降低能耗，减少对环境的影响。安全。经济合理可维护性在满足功能需求的前提下，合理控制建设成设计应便于后期维护和检修。本。设计内容与流程水量预测施工图设计基于客流量等参数，预测给排水系统的水量需求。完成管道、泵站、水处理设施等的详细设计。水源选择管材选择施工与验收根据工程所在地的水文地质条件，确定合适的水源。根据不同部位和功能需求，选择合适的管材和设备。确保施工质量，进行系统调试和验收。设计难点与优化排水压力平衡节能技术应用解决排水管道中的压力波动问题，保证排水顺畅。采用高效的水泵、管材等，降低能耗。系统自动化控制应急预案制定提高给排水系统的自动化水平，减少人工干预。针对可能出现的突发事件，制定相应的应急处理方案。05地铁给排水系统施工与维护施工方法与要点施工前准备施工方法选择管材选择与连接进行详细的地质勘察，了解地下水位、地质结构等，为后续施工提供依据。根据工程规模、地质条件等选择合适的施工方法，如明挖、暗挖、盾构等。选用耐压、耐腐蚀、寿命长的管材，采用可靠的连接方式，保证管路系统的密封性和稳定性。维护保养与管理定期巡检对给排水系统进行定期巡检，检查管道、阀门、水泵等设备的运行状况，及时发现并处理问题。保养与维修根据设备保养要求，定期对给排水设备进行保养，确保设备正常运行；对损坏的设备及时进行维修或更换。建立健全管理制度制定完善的给排水系统管理...
