光纤通信知识演示文稿资料课件VIP免费

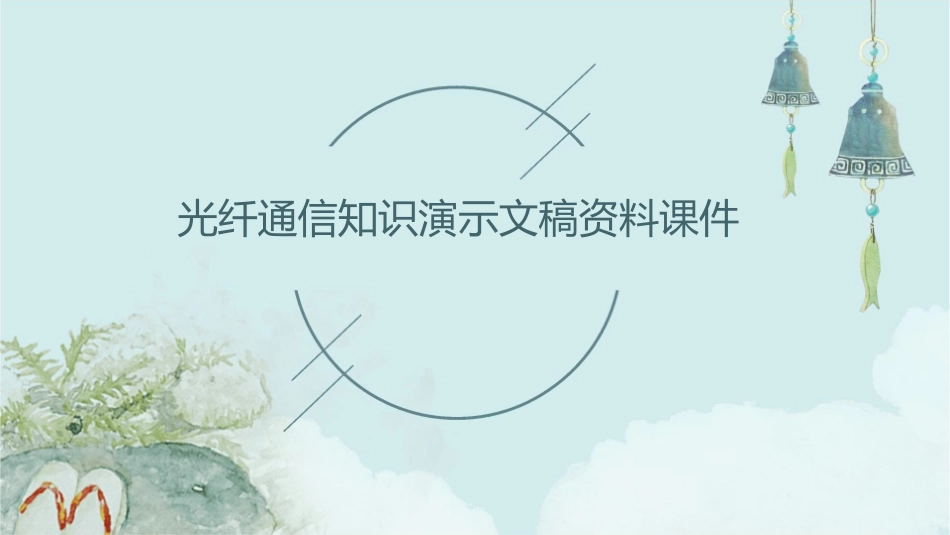

光纤通信知识演示文稿资料课件_第1页
1/26

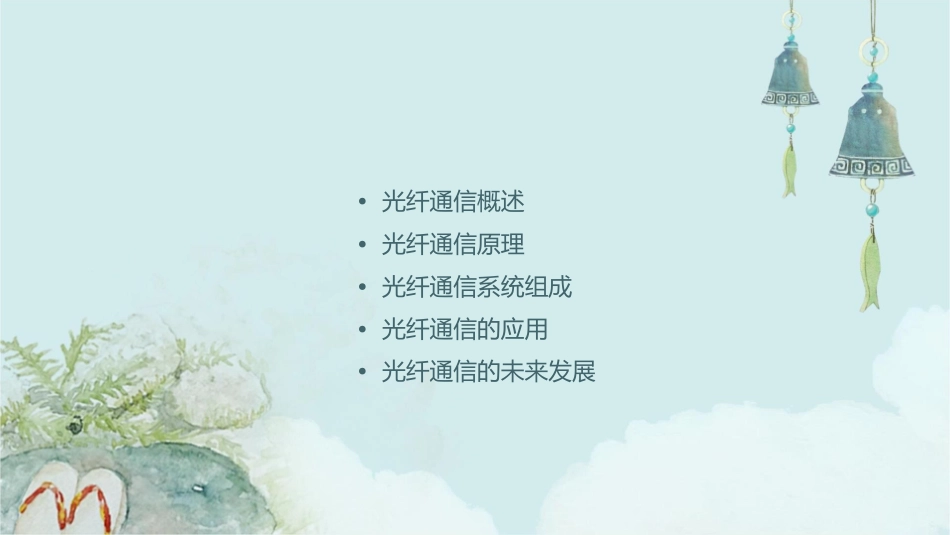

光纤通信知识演示文稿资料课件_第2页
2/26

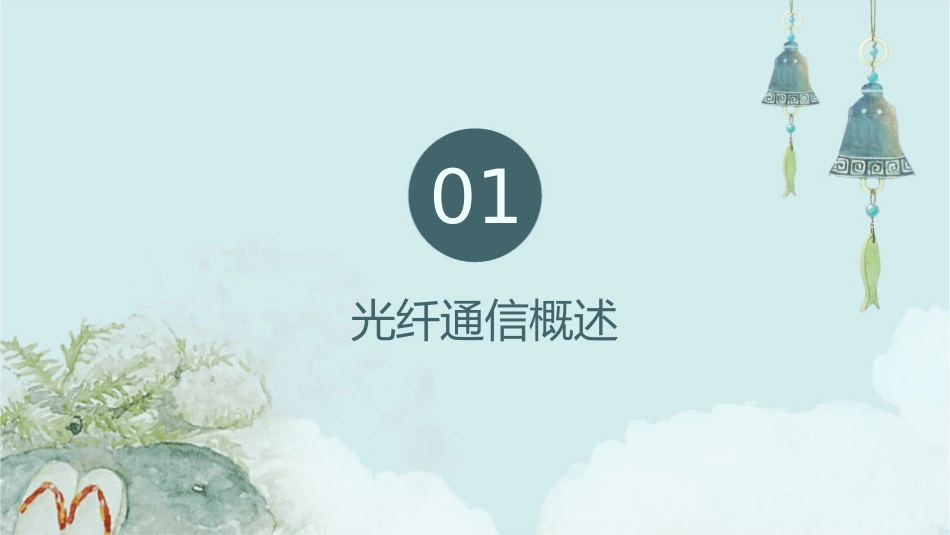

光纤通信知识演示文稿资料课件_第3页
3/26
光纤通信知识演示文稿资料课件•光纤通信概述•光纤通信原理•光纤通信系统组成•光纤通信的应用•光纤通信的未来发展01光纤通信概述光纤通信定义光纤通信是一种利用光波在光纤中传输信息的一种通信方式。它通过将电信号转换为光信号,在光纤中传输,并在接收端将光信号转换回电信号,实现信息的传递。光纤通信系统主要由光源、光纤、光检测器和传输介质等部分组成。其中,光纤是核心部分,负责传输光信号。光纤通信发展历程010203041960年代1970年代1980年代1990年代至今光纤通信的初步探索和研究阶段,人们开始认识到光纤在通信领域的应用潜力。实验阶段,开始进行光纤通信实验,验证其可行性和优势。商用阶段,光纤通信开始进入商用领域,逐渐应用于长途和市话通信网络。大规模商用阶段,光纤通信技术不断发展,逐渐成为现代通信网络的主流技术之一。光纤通信的优点高带宽抗干扰能力强光纤通信具有极高的带宽,可以同时传输大量的信息,满足各种通信需求。光纤不受电磁干扰的影响,具有较好的保密性和安全性。低损耗轻便可靠光纤传输过程中的损耗极低,可以长距离传输而不需要中继器,降低了通信系统的成本和维护成本。光纤重量轻、体积小,便于安装和维护,可靠性高。02光纤通信原理光的传输方式折射当光从一个介质进入另一个介质时,由于两种介质折射率不同,光会因为折射而改变方向。在光纤中,光通过折射原理从芯层传入包层并被限制在芯层中传播。反射当光遇到不同介质的界面时,一部分光会反射回原介质,另一部分光会透射进入新介质。在光纤中,光的反射发生在芯层和包层的界面上,帮助光在芯层中传播。光的调制方式010203强度调制频率调制相位调制通过改变光源的输出强度来传递信息。在强度调制中,信息被编码为光信号的明暗变化,即光强。通过改变光的频率来传递信息。在频率调制中,信息被编码为光信号的波长变化。通过改变光的相位来传递信息。在相位调制中,信息被编码为光信号的相位变化。光的解调方式直接检测01通过光电检测器直接检测光信号的强度或相位变化,并将其转换为电信号。在直接检测中,不需要对光信号进行任何处理或解调。干涉解调02通过将光信号分成两路并在不同路径上传播,然后将其干涉后再检测。干涉解调可以用于提取光信号的相位信息,常用于量子通信等领域。相干解调03通过将接收到的光信号与本地产生的相干光信号进行混频,然后检测混频后的信号。相干解调可以用于提高通信系统的灵敏度和选择性,但需要较复杂的电路和较高的成本。03光纤通信系统组成光发信机组成光发信机主要由光源、调制器和光功率放大器组成。功能光发信机是光纤通信系统的核心组成部分,负责将电信号转换为光信号,以便在光纤中传输。02光源03用于产生光信号,通常采用发光二极管(LED)或半导体激光器(LD)。01光功率放大器用于放大光信号的功率,提高传输距离和接收机的接收灵敏度。0504调制器用于将电信号调制到光信号上,使光信号的幅度、相位或频率随电信号变化。光中继器光发送机用于将放大后的光信号重新调制并发送到下一光纤段。光放大器用于放大光信号的功率,提高光信号的传输质量和距离。光接收机组成用于接收经过光纤传输后的微弱光信号,并进行光电转换。功能光中继器主要由光接收机、光放大器和光发送机组成。光中继器用于放大和整形光信号,补偿光纤传输中的损耗和色散,延长通信距离。光接收机功能组成光接收机用于接收通过光纤传输的光信号,并进行光电转换,恢复出原始的电信号。光接收机主要由光电检测器和解调器组成。光电检测器解调器用于将接收到的微弱光信号转换为电用于解调电信号,恢复出原始的电信信号。号波形。光缆功能组成光缆是光纤通信系统的传输介质,用于传输光信号。光缆由多根光纤和保护层组成,具有轻便、传输容量大、传输距离长等优点。光纤保护层光纤是光缆的核心组成部分,由玻璃或塑料制成,具有极低的损耗和色散特性。保护层用于保护光纤不受外界环境的影响和损伤,保证光信号的传输质量和稳定性。04光纤通信的应用电信通信网络光纤通信在电信通信网络中发挥着核心作用,通过光纤传输高速数据和语音信号,实现全球范围内的通信连...
