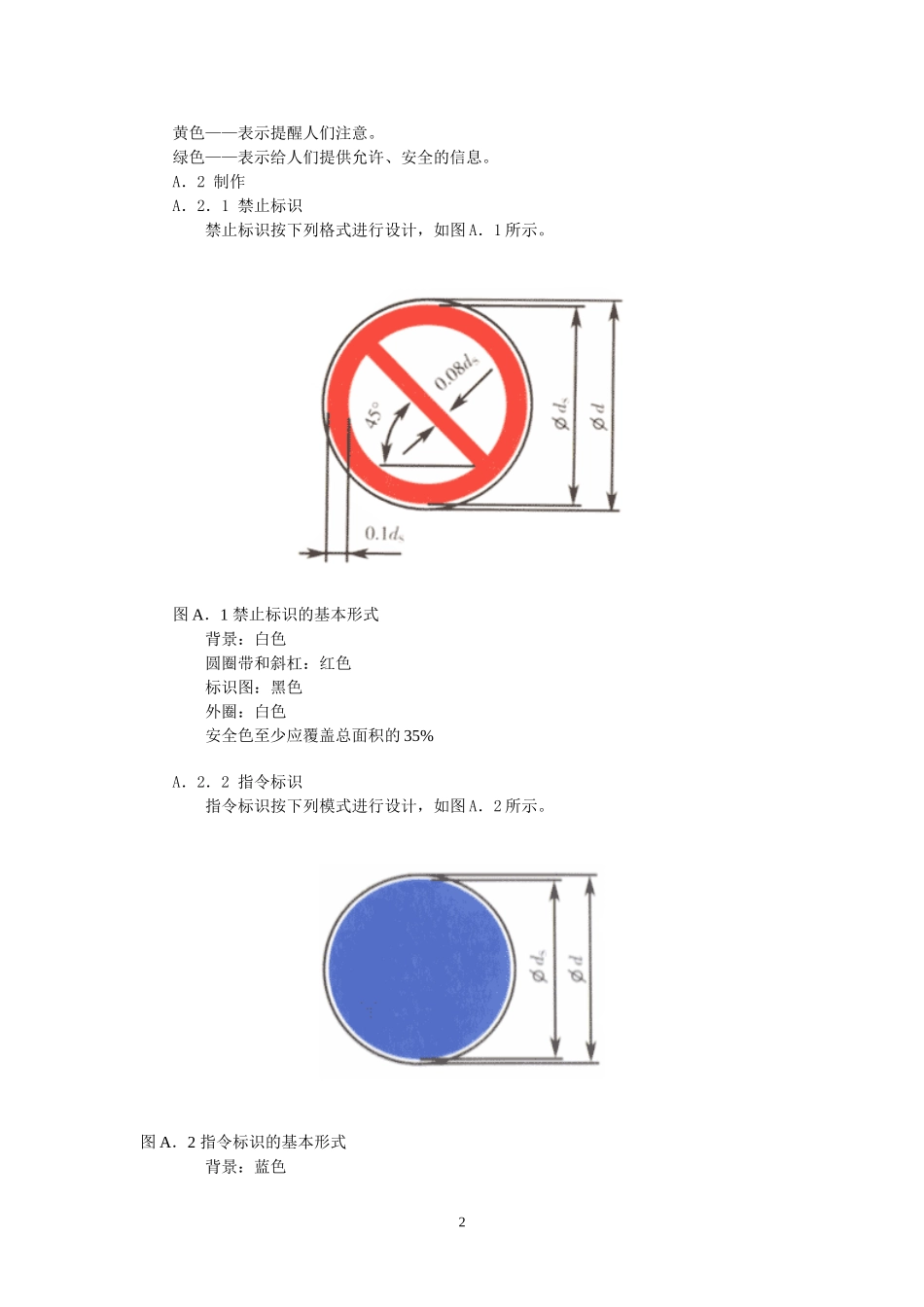

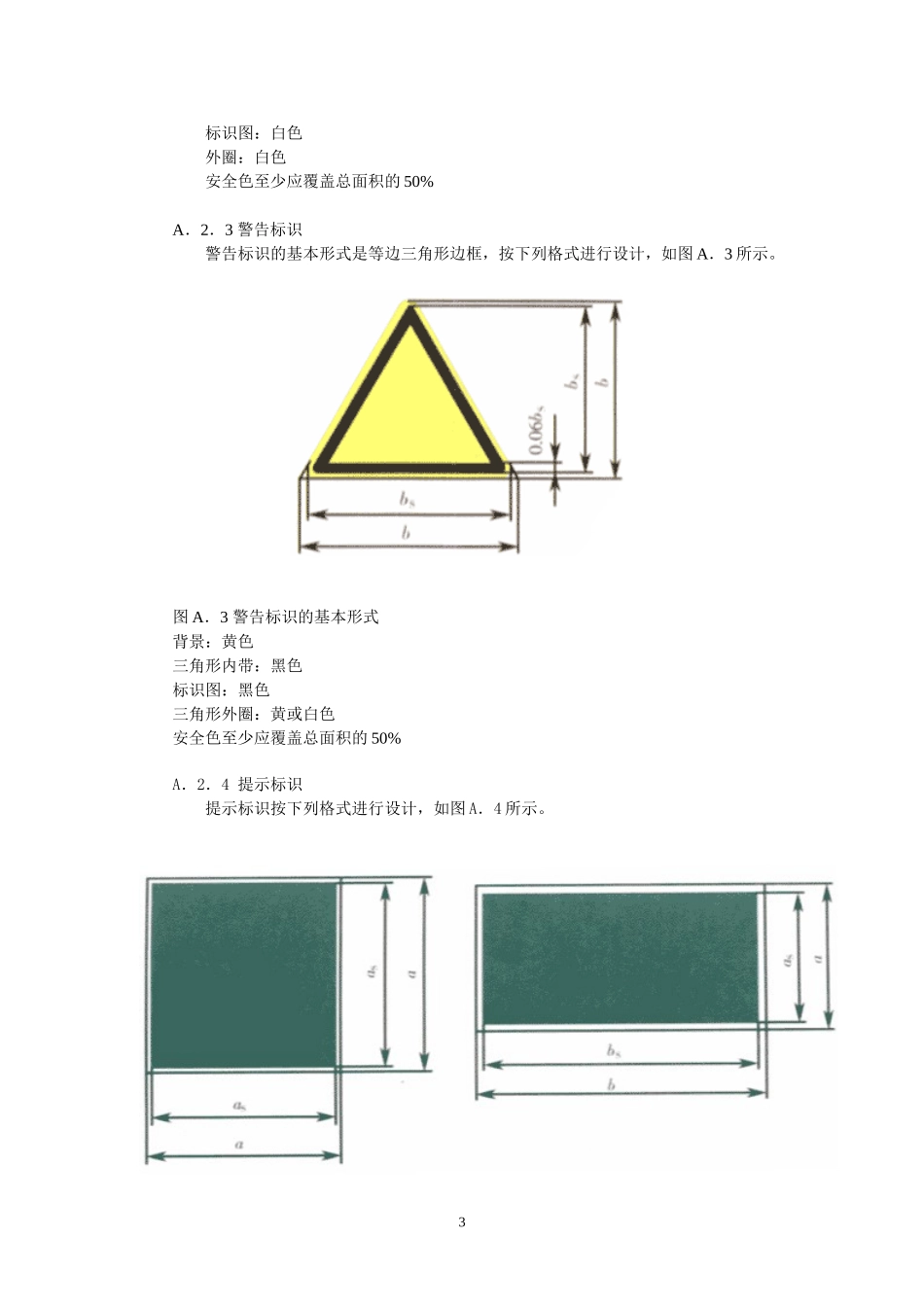

附录A（规范性附录）警示图形标准规格及设置A．1式样及颜色A．1．1基本几何图形式样、颜色及含义见（ISO3864-1）。基本几何图形式样、颜色及含义见表A．1表A．1基本几何图形式样、颜色及含义A．1．2安全色红色——表示禁止和阻止的意思。蓝色——表示指令，要求人们必须遵守的规定。1黄色——表示提醒人们注意。绿色——表示给人们提供允许、安全的信息。A．2制作A．2．1禁止标识禁止标识按下列格式进行设计，如图A．1所示。图A．1禁止标识的基本形式背景：白色圆圈带和斜杠：红色标识图：黑色外圈：白色安全色至少应覆盖总面积的35%A．2．2指令标识指令标识按下列模式进行设计，如图A．2所示。图A．2指令标识的基本形式背景：蓝色2标识图：白色外圈：白色安全色至少应覆盖总面积的50%A．2．3警告标识警告标识的基本形式是等边三角形边框，按下列格式进行设计，如图A．3所示。图A．3警告标识的基本形式背景：黄色三角形内带：黑色标识图：黑色三角形外圈：黄或白色安全色至少应覆盖总面积的50%A．2．4提示标识提示标识按下列格式进行设计，如图A．4所示。3图A．4提示标识的基本形式背景：绿色标识图：白色外圈：白色安全色（绿色）至少应覆盖总面积的50%A．2．5附加提示标识附加提示标识如图A．5所示。图A．5附加提示标识的基本形式A．2．6组合标识的编排组合标识的编排按以下位置设立，如图A．6所示。4图A．6组合框标识的编排A．2．7多重标识多重标识的基本形式如图A．7所示。图A．7多重标识的排列A．2．8提示标识、方向标识和文字组合提示标识、方向标识和文字组合按以下方式设立，方向提示标识在说明方向时应设附加提示标识。“出口”字体用楷体。如图A．8所示。5图A．8方向组合标识A．2．9警示线警示线分为黄色警示线、红色警示线和绿色警示线，如图A．9所示。图A．9警示线A．3警示标识设置和使用警示标识设置和使用见GB16179。A．3．1警示标识和设置高度除警示线外，警示标识设置的高度，尽量与人眼的视线高度相一致，悬挂式和柱式的环境信息警示标识的下缘距地面的高度不宜小于2m；局部信息警示标识的设置高度以视具体情况确定。A．3．2使用警示标识的要求6A．3．2．1警示标识设在与职业病危险工作场所有关的醒目位置，并有足够的时间来注意它所表示的内容。A．3．2．2警示标识不设在门、窗等可移动的物体上。警示标识前不得放置妨碍认读的障碍物。A．3．2．3警示标识（不包括警示线）的平面与视线夹角应接近90°角，观察者位于最大观察距离时，最小夹角不低于75°角，如图A．10所示。图A．10警示标识平面与视线夹角α不低于75°角A．3．2．4警示标识设置的位置应具有良好的照明条件。A．3．2．5警示标识（不包括警示线）的固定方式分附着式、悬挂式和柱式三种。悬挂式和附着式的固定要稳固不倾斜，柱式的警示标识和支架应牢固地连接在一起。A．3．3警示标识的其他要求警示标识（不包括警示线）要有衬边。除警告标识边框用黄色勾边外，其余全部用白色将边框勾一窄边，即为警示标识的衬边。衬边宽度为标识边长或直径的0．025倍。A．3．3．1警示识标的材质警示标识（不包括警示线）采用坚固耐用的材料制作，一般不宜使用易变形、变质或易燃的材料。有触电危险的作业场所使用绝缘材料。可能产生职业病危害的设备、化学品、放射性同位素和含放射性物质的材料产品包装上，可直接粘贴、印刷或者喷涂警示标识。A．3．3．2警示标识（不包括警示线）表面质量除上述要求外，标识牌图形要清楚，光滑、无孔洞和影响使用的任何缺陷。7A．3．3．3警示标识牌（不包括警示线）的尺寸，见表A．2。表A．2警示标识牌的尺寸A．3．3．4设在固定场所的警示线宽度为10cm，警示线可用涂料制作。临时警示线宽度为10cm，可用纤维等材料制作。A．4颜色警示标识所用的颜色要符合GB2893规定的颜色。A。5检查与维修警示标识每半年至少检查一次，如发现有破损、变形、褪色等不符合要求时要及时修整或更换，见GB16179。附录B(规范性附录)图形标识的分类及使用范围B．1根据图形标识的设置位置，可将其分为：B．1．1环境信息标识(H)：所提供的信息涉及较大区域的图形标识。B．1．2局部信息标识(J)：所提供的信息...
