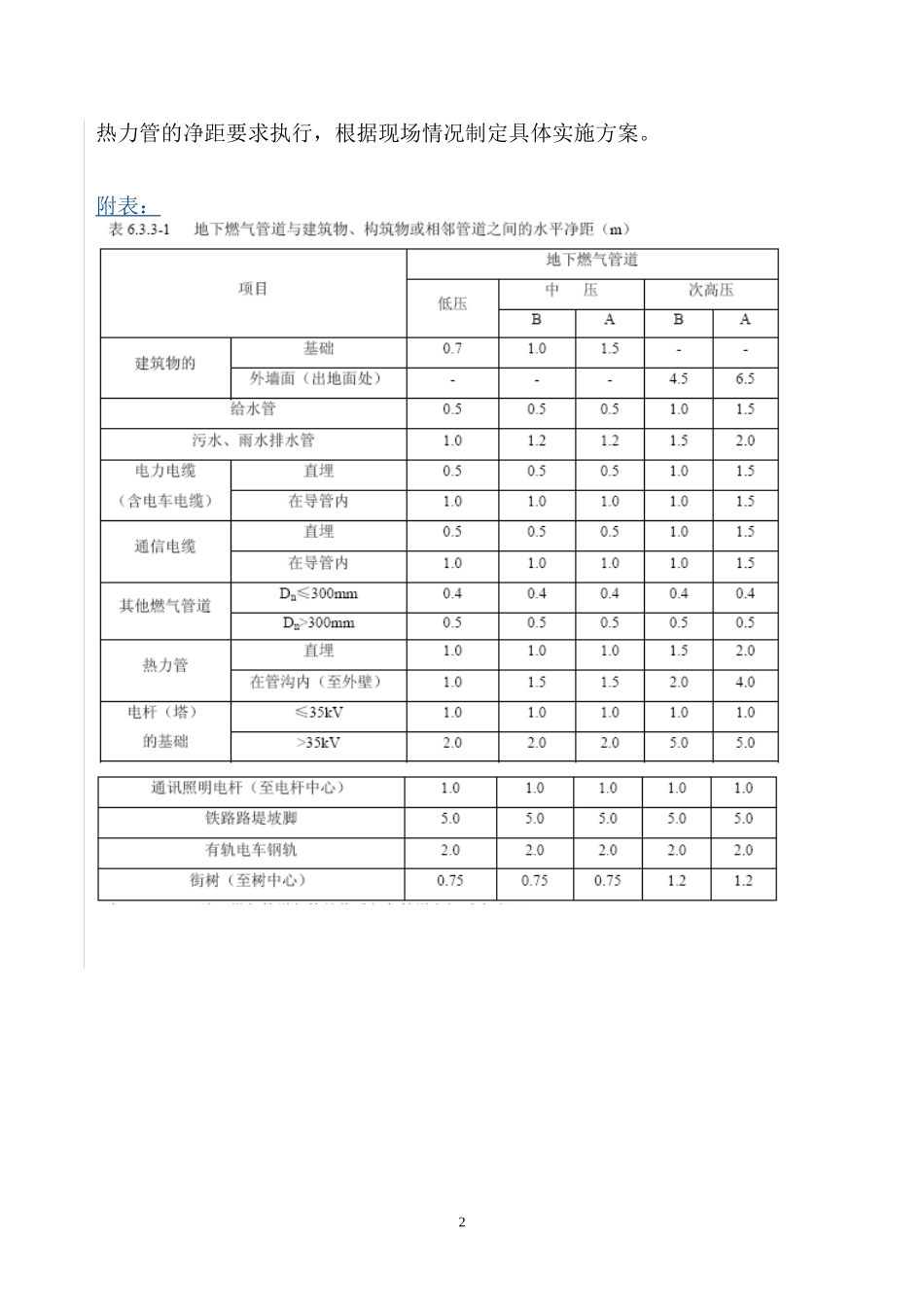

天然气管道与其它管沟交叉穿越隐患整改标准（试行）在市政道路及小区内的改造扩建中，常出现架空电缆及各类管道落地、新建沟槽、扩建沟槽等情况，致使其它管沟与天然气管道相互交叉，造成较严重的安全隐患。本整改标准特针对此类隐患制定。一、整改方案方案一：首选由我方提供规范要求的安全间距，建议施工方进行设计变更，避免在燃气管道的安全距离内施工。方案二：由客户方或施工方出费用，委托天然气公司对原管道进行改造。（1）将原天然气管道进行管位移动，使该段管道符合GB50028-2006《城镇燃气设计规范》的相关要求。（2）将原天然气管道上翻，并外加套管，套管伸出构筑物外壁不应小于GB50028-2006《城镇燃气设计规范》表6.3.3-1“地下燃气管道与构筑物或相邻管道之间水平距离”中要求，原天然气管道套管外壁距相邻管道管顶间距符合GB50028-2006《城镇燃气设计规范》表6.3.3-2“地下燃气管道与构筑物或相邻管道之间垂直距离”中要求（见附图一）。（3）将原管道下翻，并外加套管，套管伸出构筑物外壁不应小于GB50028-2006《城镇燃气设计规范》表6.3.3-1“地下燃气管道与构筑物或相邻管道之间水平距离”中要求，原天然气管道距相邻管道管底间距符合GB50028-2006《城镇燃气设计规范》表6.3.3-2“地下燃气管道与构筑物或相邻管道之间垂直距离”中要求（见附图二）。（4）将原管道外加套管后穿越管沟，套管伸出构筑物外壁不应小于GB50028-2006《城镇燃气设计规范》表6.3.3-1“地下燃气管道与构筑物或相邻管道之间水平距离”中要求，原天然气管道套管外壁距相邻管道管顶间距符合GB50028-2006《城镇燃气设计规范》表6.3.3-2“地下燃气管道与构筑物或相邻管道之间垂直距离”中要求（见附图三）。（2）、（3）、（4）方案中交叉部分上方加设检测探管，并在巡线图上对该交叉点进行详细标注，列为巡查测漏重点部位。方案三：由施工方采取隔离措施，对交叉部位进行整改。（1）对需要同天然气管道交叉的部位，在专业人员的监护下进行人工开挖。（2）检查管道表面有无损伤，并及时予以处理。（3）交叉部位采取的隔离措施①施工方电缆沟与原天然气管道交叉穿越时，须对该段电缆外加≥6米的硬质套管，并保证电缆套管外壁与天然气管外壁垂直净距≥0.2米，沿原天然气管道外壁两侧各1.5米处砌筑隔离墙（12cm墙即可），墙体内外细粉，在该段隔墙内填土（沙）直埋夯实（见附图四、附图五）。在该段管道上方加设2—3个检测探管，并在巡线图上对该交叉点进行详细标注，列为巡查测漏重点部位。②施工方将其综合管沟、暖沟与原天然气钢制管道交叉穿越时，须保证其他管道外壁与天然气管外壁净距≥0.2米，沿原天然气管道外壁两侧各1.5米处砌筑隔离墙（12cm墙即可），墙体内外细粉，在该段隔墙内填土（沙）直埋夯实（见附图六）。在该段管道上方加设2—3个检测探管，并在巡线图上对该交叉点进行详细标注，列为巡查测漏重点部位。③施工方将其暖沟及敷设热力管的综合管沟与原天然气PE管穿越时，应严格依据CJJ63《聚乙烯燃气管道工程技术规程》中关于聚乙烯燃气管道与1热力管的净距要求执行，根据现场情况制定具体实施方案。附表：23
