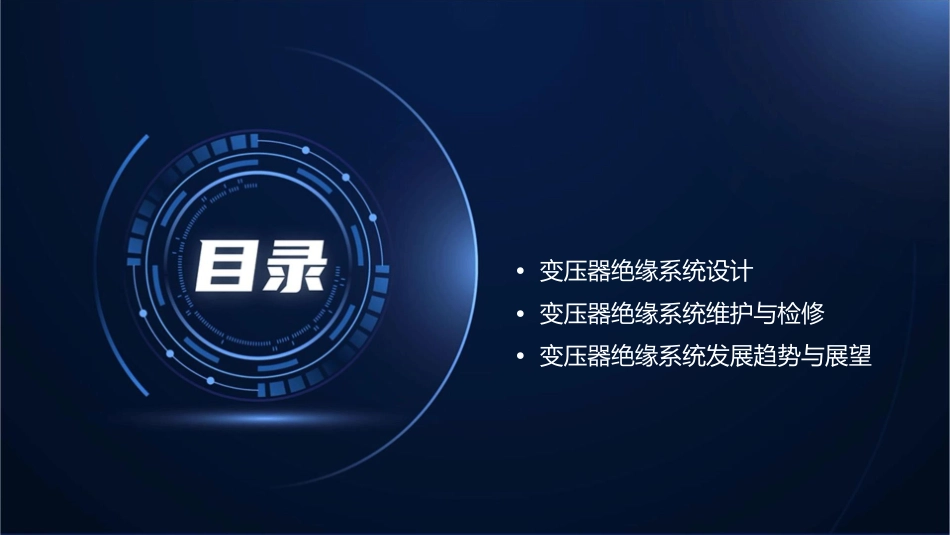

•变压器绝缘系统设计•变压器绝缘系统维护与检修•变压器绝缘系统发展趋势与展望变压器绝缘系统的定义与作用定义作用变压器绝缘系统的基本组成绝缘油绝缘纸板绝缘漆绝缘套管变压器油是最主要的绝缘材料，具有良好的电气性能和热稳定性。涂覆在变压器线圈和铁芯上，起到防潮、防腐蚀和增强绝缘的作用。用于固定和保护变压器线圈的引线，同时起到电气隔离的作用。用于填充变压器内部的空隙，提高绝缘性能。变压器绝缘系统的性能要求高电气强度良好的热稳定性良好的防潮、防腐蚀性能长寿命绝缘纸板绝缘纸板是变压器绝缘系统中的重要组成部分，具有良好的电气性能和机械强度，能够承受高温和高压。绝缘纸板的生产工艺要求高，需要经过多道工序加工而成，因此成本较高。绝缘纸板通常由多层绝缘纸粘合而成，具有较高的介电常数和介电强度，能够有效地隔离变压器绕组之间的电位差，防止匝间短路。绝缘纸绝缘纸是变压器绝缘系统中的基础材料，具有良好的绝缘性能和机械强度。绝缘纸通常由纤维和胶粘剂混合而成，具有较高的介电常数和介电强度，能够有效地隔离变压器绕组之间的电位差。绝缘纸的生产工艺相对简单，成本较低，因此在变压器制造中广泛应用。绝缘漆绝缘漆是变压器绝缘系统中的涂层材料，具有良好的绝缘性能和耐腐蚀性能。绝缘漆通常涂覆在绝缘纸或绝缘纸板上，能够提高变压器的防潮、防霉、防腐蚀能力，延长变压器的使用寿命。绝缘漆的种类繁多，性能各异，需要根据变压器的使用环境和运行要求进行选择。绝缘油其他绝缘材料0102绝缘结构设计总结词详细描述绝缘厚度设计总结词绝缘厚度设计是保证变压器绝缘性能的重要环节，它直接影响到变压器的电气强度和机械性能。详细描述绝缘厚度设计需要根据绝缘材料的性能参数、变压器的电压等级和容量、以及使用环境条件等因素进行综合考虑。在设计中，需要保证绝缘层有足够的厚度来承受工作电压和雷电冲击电压，同时也要考虑变压器在运输和使用过程中可能受到的机械应力。绝缘配合设计总结词绝缘配合设计是变压器绝缘系统设计中非常关键的一环，它涉及到变压器内部各个绝缘部分之间的协调与配合。详细描述在进行绝缘配合设计时，需要考虑不同绝缘部分的功能和作用，以及它们之间的相互影响。这包括对不同绝缘材料之间的配合、对变压器内部各个部分之间的间隙和距离的合理设置、以及对不同电压等级的绝缘部分的协调等。绝缘电阻与介质损耗因数设计总结词详细描述变压器绝缘系统日常维护变压器日常巡检变压器冷却系统维护。变压器油质管理变压器预防性试验变压器绝缘系统定期检修变压器小修变压器大修根据运行情况和试验结果，对变压器全面检查和维修变压器，包括对绝缘系统、绕组、铁芯等进行检查和维修。进行必要的维修和保养，如更换密封圈、清洗散热器等。变压器油处理变压器预防性试验对变压器油进行过滤、脱气、再生等处理，提高油的性能指标和使用寿命。进行全面的预防性试验，确保变压器的性能和安全。变压器绝缘系统故障诊断与处理01020304故障诊断方法常见故障类型故障处理措施故障预防措施高电压、大容量变压器的绝缘技术发展高电压绝缘大容量变压器随着电力系统容量的增大，大容量变压器的绝缘设计需要充分考虑温升、机械强度以及电场均匀性等因素，确保设备的安全稳定运行。环保型绝缘材料的应用与发展环保需求材料性能变压器绝缘系统的智能化监测与诊断技术监测技术诊断技术
