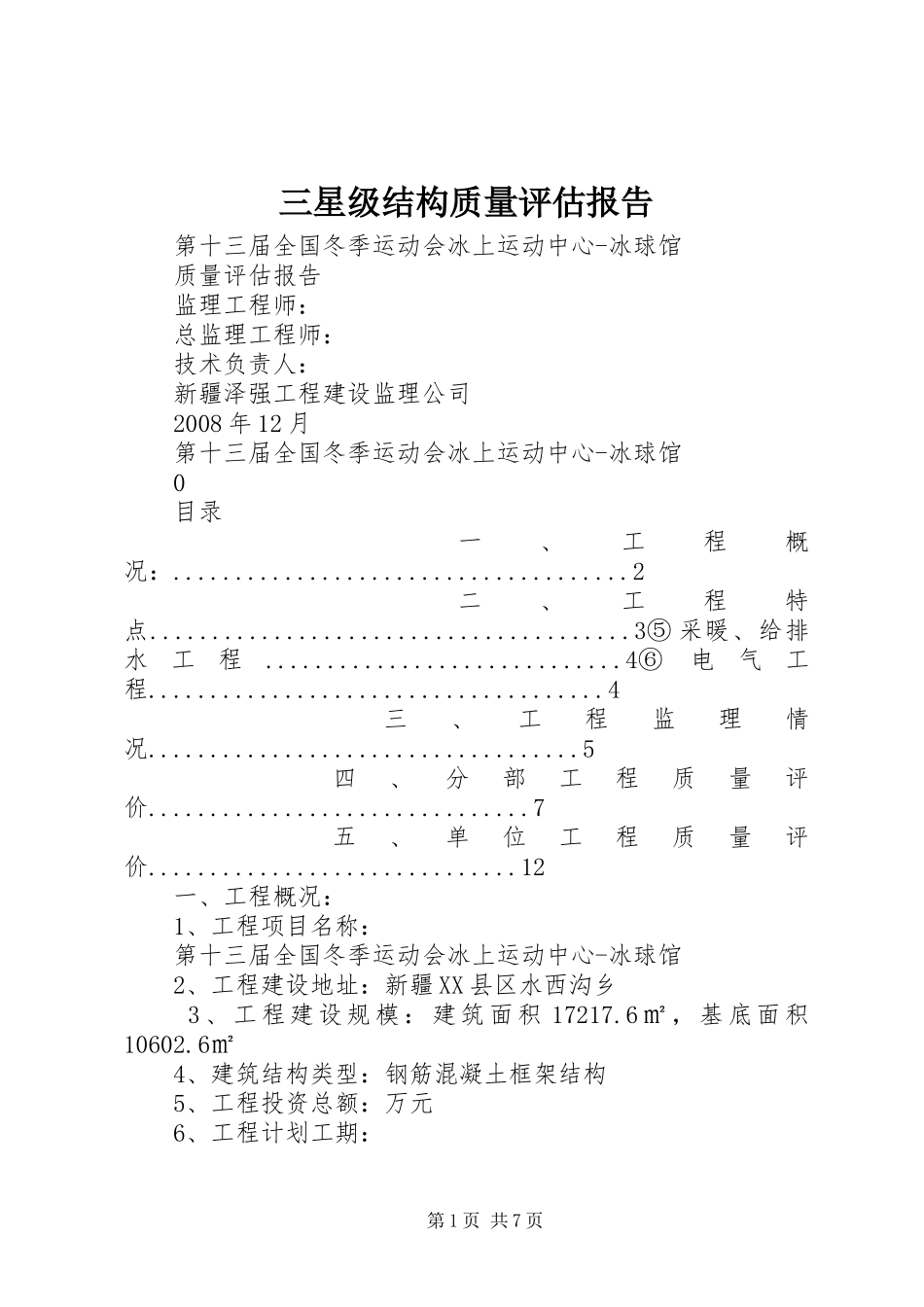

三星级结构质量评估报告第十三届全国冬季运动会冰上运动中心-冰球馆质量评估报告监理工程师：总监理工程师：技术负责人：新疆泽强工程建设监理公司2008年12月第十三届全国冬季运动会冰上运动中心-冰球馆0目录一、工程概况：.....................................2二、工程特点.......................................3⑤采暖、给排水工程.............................4⑥电气工程.....................................4三、工程监理情况...................................5四、分部工程质量评价...............................7五、单位工程质量评价..............................12一、工程概况：1、工程项目名称：第十三届全国冬季运动会冰上运动中心-冰球馆2、工程建设地址：新疆XX县区水西沟乡3、工程建设规模：建筑面积17217.6㎡，基底面积10602.6㎡4、建筑结构类型：钢筋混凝土框架结构5、工程投资总额：万元6、工程计划工期：第1页共7页7、工程质量目标：合格8、工程建设单位：新疆维吾尔自治区体育局9、工程设计单位：哈尔滨工业大学建筑设计研究院10、工程勘察单位：11、工程施工单位：中建三局12、工程监理单位：新疆泽强工程建设监理有限公司二、工程特点本工程是第十三届全国冬季运动会冰上运动中心-冰球馆，工程位于新疆XX县区水西沟乡，建筑面积17217.6㎡，基底面积10602.6㎡。建筑总层数为地上三层，地下一层。建筑总高度为25.10米，结构体系为钢筋混凝土框架，体育建筑等级为甲级，建筑防火类别为单层大空间建筑，耐火等级为地上二级地下一级，屋面防水为二级地下室防水等级为三级。本工程土建设计使用年限：50年①.地基与基础工程：基础放在未扰动的卵石原状土层上，地基承载力ｆａｋ=280ｋｐａ，本工程基础为c15、c30基础。构造柱、现浇梁、现浇板砼为c30，室外构件砼为c20。②.主体工程：混凝土工程：现浇梁.现浇板.构造柱均采用c30砼.雨蓬、室外构件砼为c20。钢筋工程：为hpb235级钢筋和hpb335级钢筋，钢筋连接采用焊接和绑扎搭接；墙体工程：一层～二层采用m5混合砂浆砌mu10多孔砖及采用陶粒砼空心砌块。③.屋面工程：屋面防水层为sbs防水卷材两层；30㎜厚c20细石砼找平层，碎加气块找坡，100㎜厚聚苯板两层错缝保温层，钢板屋面结构板.④.装饰工程：3墙面：公共区内墙面为白色乳胶漆，卫生间墙面拉毛，外墙面为50㎜厚聚苯板保温，刷外墙乳胶漆.门窗：钢制门，内门为成品钢木门；窗为80系列节能型门窗，5+12+5厚中空浮法玻璃.楼地面：±0.000以上为细石砼拉毛地面。⑤采暖、给排水工程采暖系统立管管材采用焊接钢管，连接方式dn＜32为螺纹连接，dn≥32为焊接连接；室内采用pex管地辐射采暖。第2页共7页给水系统：室内给水管材选用ppr复合管，配件连接.排水系统：管材选用upvc双壁双螺旋排水管，配件连接。⑥电气工程强电部分。该工程配电室设在一层，供电电源为380v／220v交流三相四线制，电缆直埋引入；本工程tn-c-s保护接地系统，所有配电箱内pe、n线接地端子均分开设置。三、工程监理情况新疆泽强工程监理有限公司依照法律、法规以及有关技术标准、设计文件和建设工程监理合同，代表建设单位对本工程施工阶段实施了监理。新疆泽强工程监理有限公司把本工程列入工作重点，由总监、电气工程、暖卫工程、土建工程专业工程师组成工程项目监理部，推行总监负责制，按照监理规范各负其职，实施施工阶段的全面监理工作。为确保工程结构安全和使用功能，重点抓了以下工作：1、加强了图纸会审，审阅了施工单位编制的施工组织设计，对已审定的施工组织设计中确定的质量保证体系、质量目标和质量措施，施工单位已贯彻执行。2、施工单位按照工程设计要求、施工技术标准和合同约定，对建筑材料、建筑构配件和设备进行了检验，对工程中使用的钢材、水泥、多孔砖、砂石料、防水材料、门窗、保温材料、及水暖、电气工程的重要原材料、构配件，均做到“三证”齐全，防止了不合格材料用到工程上。对涉及结构安全和影响使用功能的试块、试件以及有关材料，在监理工程师的监督下现场取样，取样制作、养护条件和强度符合施工技术标准和设计要求。3、监理过程中，监理工...
