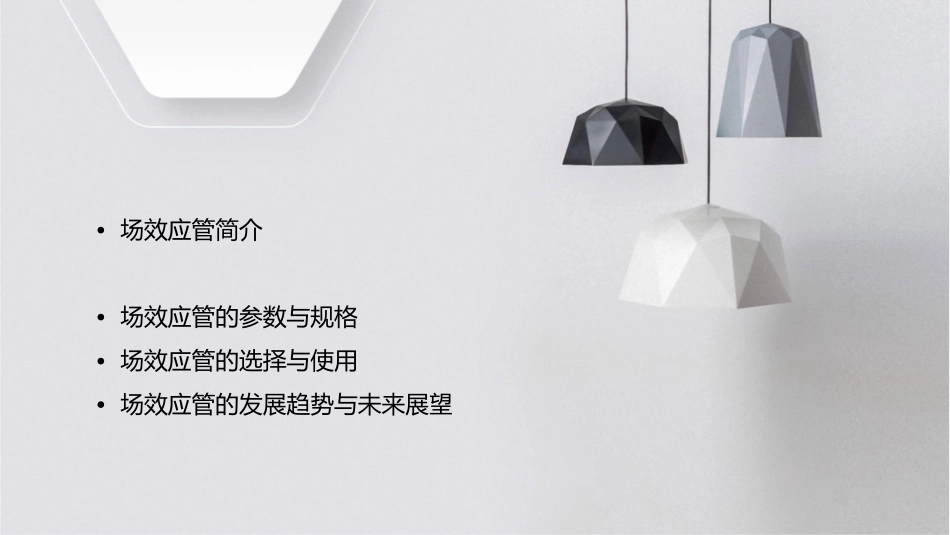

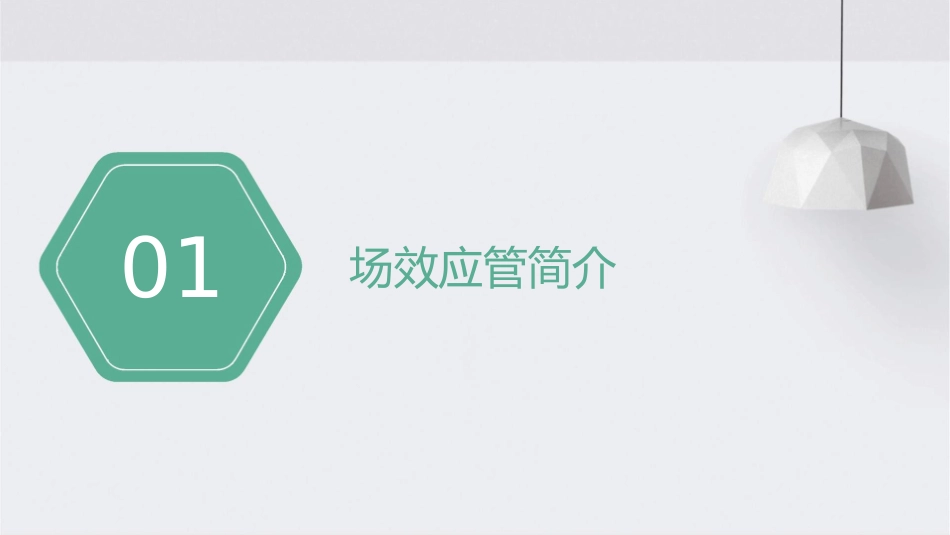

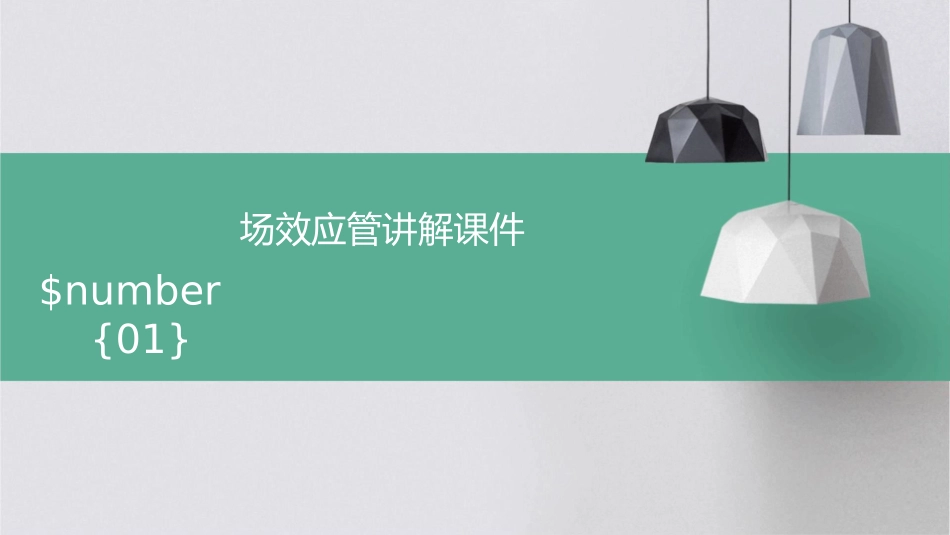

场效应管讲解课件$number{01}目•场效应管简介•场效应管的参数与规格•场效应管的选择与使用•场效应管的发展趋势与未来展望01场效应管简介定义与特性01场效应管（Field-EffectTransistor，简称FET）：是一种利用电场效应控制电流的半导体器件。02特性：输入阻抗高、噪声低、动态范围大、易于集成等。工作原理简述原理通过改变电场强度，影响半导体材料的导电性能，从而控制电流的通断。工作过程在栅极施加电压，产生电场，改变源极和漏极之间的导电沟道，实现电流的控制。种类与分类种类结型场效应管（JFET）、绝缘栅型场效应管（IGFET/MOSFET）等。分类按导电沟道分，分为N沟道和P沟道；按工作方式分，分为耗尽型和增强型。02场效应管的应用在数字电路中的应用开关控制场效应管作为开关元件，用于控制数字电路中的信号通断。1逻辑门电路2在场效应管构成的逻辑门电路中，实现逻辑运算功能。3存储器在动态随机存储器（DRAM）等数字存储器中，场效应管用于存储二进制数据。在模拟电路中的应用放大器场效应管作为放大元件，用于模拟电路中的信号放大。滤波器利用场效应管的频率响应特性，构建各种模拟滤波器。稳压电源在开关稳压电源中，场效应管作为开关元件，实现电源的稳压输出。在电源管理中的应用开关电源功率因数校正（PFC）场效应管在开关电源中作为开关元件，实现高效能量转换。在功率因数校正电路中，场效应管用于提高电源的功率因数。电池管理在电池管理系统中，场效应管用于控制电池的充放电过程。在无线通信中的应用射频功率放大器（RFPA）010203在无线通信系统中，场效应管用作射频功率放大器，放大信号功率。低噪声放大器（LNA）在接收机前端，场效应管用作低噪声放大器，提高接收信号的信噪比。混频器和振荡器在无线通信电路中，场效应管可以作为混频器和振荡器使用，实现信号的频率变换和产生。03场效应管的参数与规格直流参数直流电流IDSS开启电压VT在零栅极电压下，漏极电流在饱和区的起始值。栅极电压使漏极电流开始形成的最低值。最大漏极电流ID栅极阈值电压VGS开启电压与夹断电压之差。在规定条件下，允许的最大漏极电流。交流参数跨导gm栅极电压变化与漏极电流变化的比值。截止频率fT场效应管的工作频率上限。输出电容COSS漏源电压变化与漏极电流变化的比值。低频跨导gmT漏极电流变化与栅极电压变化的比值，考虑了漏源电压的影响。极限参数最大允许漏源电压VDSM最大允许栅源电压VGSM在正常工作中，漏源极间允许的最大电压。在正常工作中，栅源极间允许的最大电压。最大耗散功率PDM最大漏极电流IDSM在规定的环境温度和工作条件下，场效应管允许的最大功率损耗。在规定的漏源电压和环境温度条件下，允许的最大漏极电流。04场效应管的选择与使用选择依据与原则根据电路需求选择合适的场效应管类型如N沟道、P沟道、绝缘栅双极晶体管等。考虑场效应管的参数如电压、电流、频率特性、功率等，以满足电路需求。考虑场效应管的可靠性选择经过质量认证、品牌信誉良好的产品。使用注意事项注意电源电压的极性确保场效应管的栅极和源极之间的电压差符合要求。注意信号源的匹配在信号源与场效应管之间进行适当的匹配，以减小信号损失和失真。注意散热问题在高功率应用中，需要考虑散热措施，确保场效应管不会过热。常见问题与解决方案问题1解决方案场效应管发热严重检查电路参数是否匹配，确保工作条件符合要求。解决方案问题3检查电路是否正常工作，确保散热措施有效。场效应管损坏问题2解决方案场效应管性能不稳定检查电路是否存在短路或过载现象，选用更高耐压和电流的场效应管。场效应管的发展趋势与未来05展望技术创新与进步新型材料的应用随着新材料技术的不断发展，新型材料如碳纳米管、二维材料等将被应用于场效应管的制造，提高其性能和稳定性。制程工艺的优化随着制程工艺的不断进步，场效应管的尺寸将进一步缩小，从而提高集成度和效率。智能化与自动化的提升未来场效应管的生产将更加智能化和自动化，提高生产效率和产品质量。应用领域的拓展新能源汽车新能源汽车的迅猛发展为场效应管提供了广阔的应用空间，特别是在电机控制和充电系统等方面。物联网与智能...
