半导体化学清洗总结VIP专享VIP免费

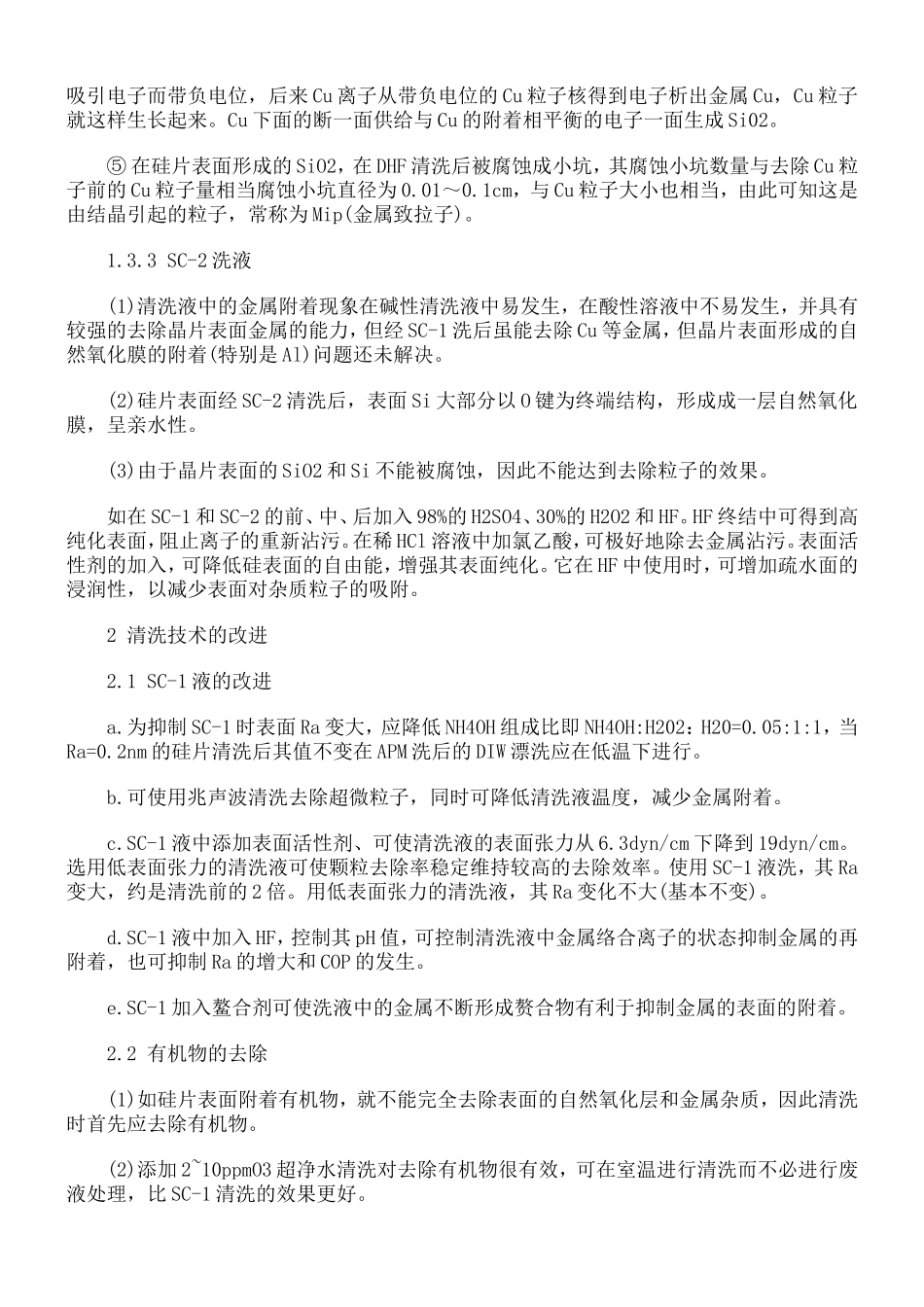

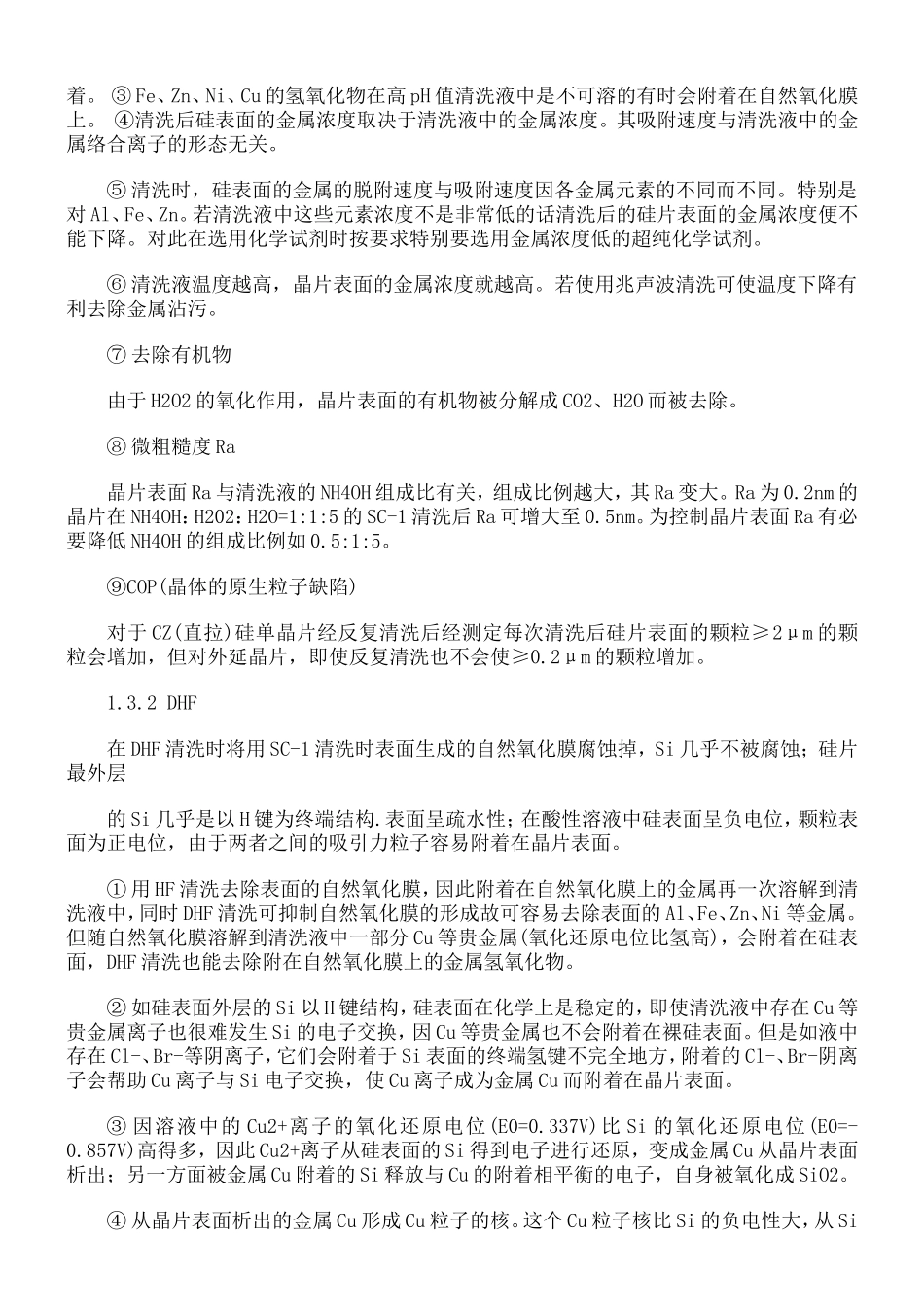

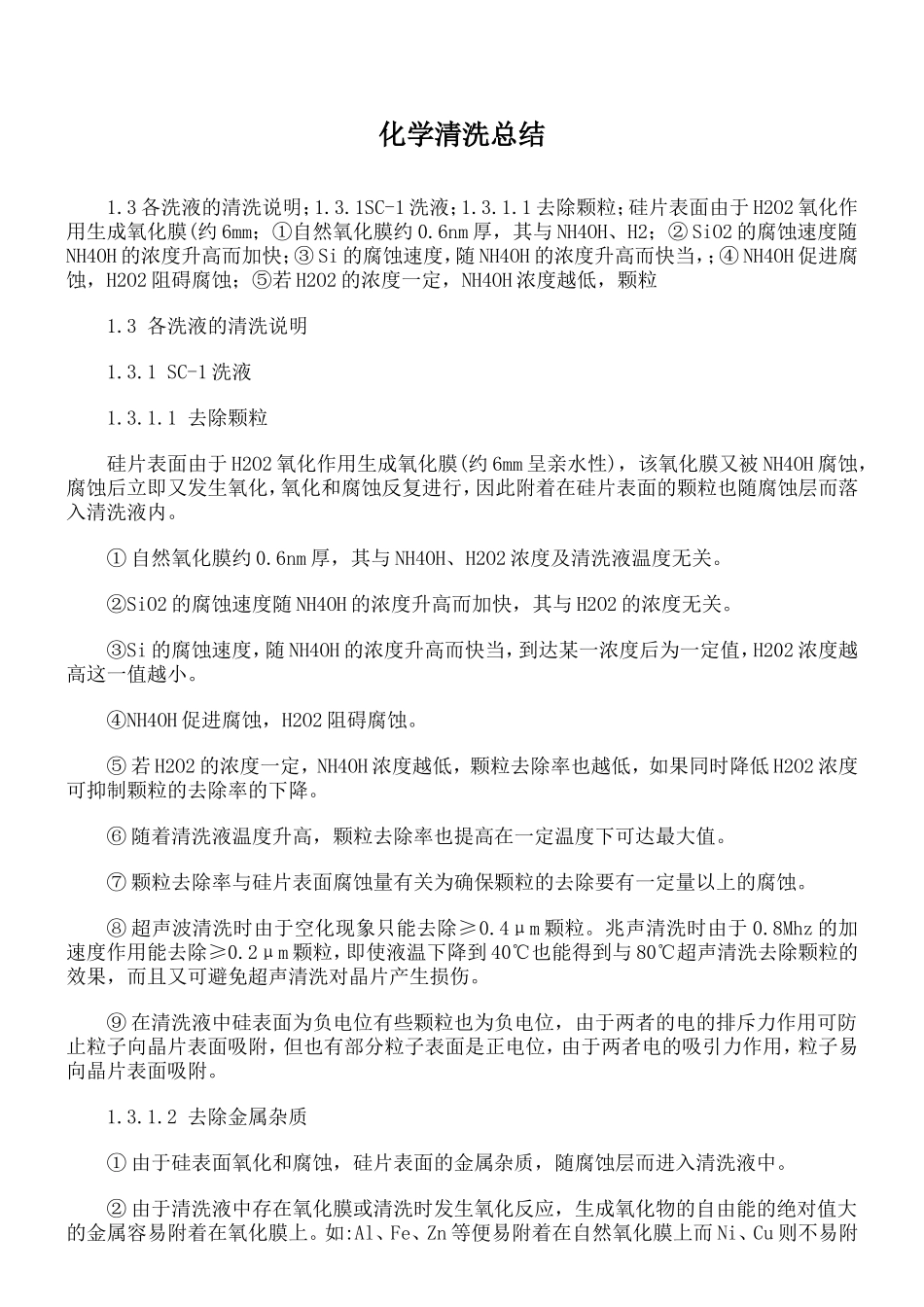

化学清洗总结1.3各洗液的清洗说明；1.3.1SC-1洗液；1.3.1.1去除颗粒；硅片表面由于H2O2氧化作用生成氧化膜(约6mm；①自然氧化膜约0.6nm厚，其与NH4OH、H2；②SiO2的腐蚀速度随NH4OH的浓度升高而加快；③Si的腐蚀速度，随NH4OH的浓度升高而快当，；④NH4OH促进腐蚀，H2O2阻碍腐蚀；⑤若H2O2的浓度一定，NH4OH浓度越低，颗粒1.3各洗液的清洗说明1.3.1SC-1洗液1.3.1.1去除颗粒硅片表面由于H2O2氧化作用生成氧化膜(约6mm呈亲水性)，该氧化膜又被NH4OH腐蚀，腐蚀后立即又发生氧化，氧化和腐蚀反复进行，因此附着在硅片表面的颗粒也随腐蚀层而落入清洗液内。①自然氧化膜约0.6nm厚，其与NH4OH、H2O2浓度及清洗液温度无关。②SiO2的腐蚀速度随NH4OH的浓度升高而加快，其与H2O2的浓度无关。③Si的腐蚀速度，随NH4OH的浓度升高而快当，到达某一浓度后为一定值，H202浓度越高这一值越小。④NH4OH促进腐蚀，H2O2阻碍腐蚀。⑤若H2O2的浓度一定，NH4OH浓度越低，颗粒去除率也越低，如果同时降低H2O2浓度可抑制颗粒的去除率的下降。⑥随着清洗液温度升高，颗粒去除率也提高在一定温度下可达最大值。⑦颗粒去除率与硅片表面腐蚀量有关为确保颗粒的去除要有一定量以上的腐蚀。⑧超声波清洗时由于空化现象只能去除≥0.4μm颗粒。兆声清洗时由于0.8Mhz的加速度作用能去除≥0.2μm颗粒，即使液温下降到40℃也能得到与80℃超声清洗去除颗粒的效果，而且又可避免超声清洗对晶片产生损伤。⑨在清洗液中硅表面为负电位有些颗粒也为负电位，由于两者的电的排斥力作用可防止粒子向晶片表面吸附，但也有部分粒子表面是正电位，由于两者电的吸引力作用，粒子易向晶片表面吸附。1.3.1.2去除金属杂质①由于硅表面氧化和腐蚀，硅片表面的金属杂质，随腐蚀层而进入清洗液中。②由于清洗液中存在氧化膜或清洗时发生氧化反应，生成氧化物的自由能的绝对值大的金属容易附着在氧化膜上。如:Al、Fe、Zn等便易附着在自然氧化膜上而Ni、Cu则不易附着。③Fe、Zn、Ni、Cu的氢氧化物在高pH值清洗液中是不可溶的有时会附着在自然氧化膜上。④清洗后硅表面的金属浓度取决于清洗液中的金属浓度。其吸附速度与清洗液中的金属络合离子的形态无关。⑤清洗时，硅表面的金属的脱附速度与吸附速度因各金属元素的不同而不同。特别是对Al、Fe、Zn。若清洗液中这些元素浓度不是非常低的话清洗后的硅片表面的金属浓度便不能下降。对此在选用化学试剂时按要求特别要选用金属浓度低的超纯化学试剂。⑥清洗液温度越高，晶片表面的金属浓度就越高。若使用兆声波清洗可使温度下降有利去除金属沾污。⑦去除有机物由于H2O2的氧化作用，晶片表面的有机物被分解成CO2、H2O而被去除。⑧微粗糙度Ra晶片表面Ra与清洗液的NH4OH组成比有关，组成比例越大，其Ra变大。Ra为0.2nm的晶片在NH4OH：H202：H2O=1:1:5的SC-1清洗后Ra可增大至0.5nm。为控制晶片表面Ra有必要降低NH4OH的组成比例如0.5:1:5。⑨COP(晶体的原生粒子缺陷)对于CZ(直拉)硅单晶片经反复清洗后经测定每次清洗后硅片表面的颗粒≥2μm的颗粒会增加，但对外延晶片，即使反复清洗也不会使≥0.2μm的颗粒增加。1.3.2DHF在DHF清洗时将用SC-1清洗时表面生成的自然氧化膜腐蚀掉，Si几乎不被腐蚀；硅片最外层的Si几乎是以H键为终端结构.表面呈疏水性；在酸性溶液中硅表面呈负电位，颗粒表面为正电位，由于两者之间的吸引力粒子容易附着在晶片表面。①用HF清洗去除表面的自然氧化膜，因此附着在自然氧化膜上的金属再一次溶解到清洗液中，同时DHF清洗可抑制自然氧化膜的形成故可容易去除表面的Al、Fe、Zn、Ni等金属。但随自然氧化膜溶解到清洗液中一部分Cu等贵金属(氧化还原电位比氢高)，会附着在硅表面，DHF清洗也能去除附在自然氧化膜上的金属氢氧化物。②如硅表面外层的Si以H键结构，硅表面在化学上是稳定的，即使清洗液中存在Cu等贵金属离子也很难发生Si的电子交换，因Cu等贵金属也不会附着在裸硅表面。但是如液中存在Cl-、Br-等阴离子，它们会附着于Si表面的终端氢键不完全地方，附着的Cl-、Br-阴离子会帮助Cu离子与Si电子交换，使Cu离子成为金属Cu而附着在晶片表面。③因溶液中的Cu2+离子的氧化还...
