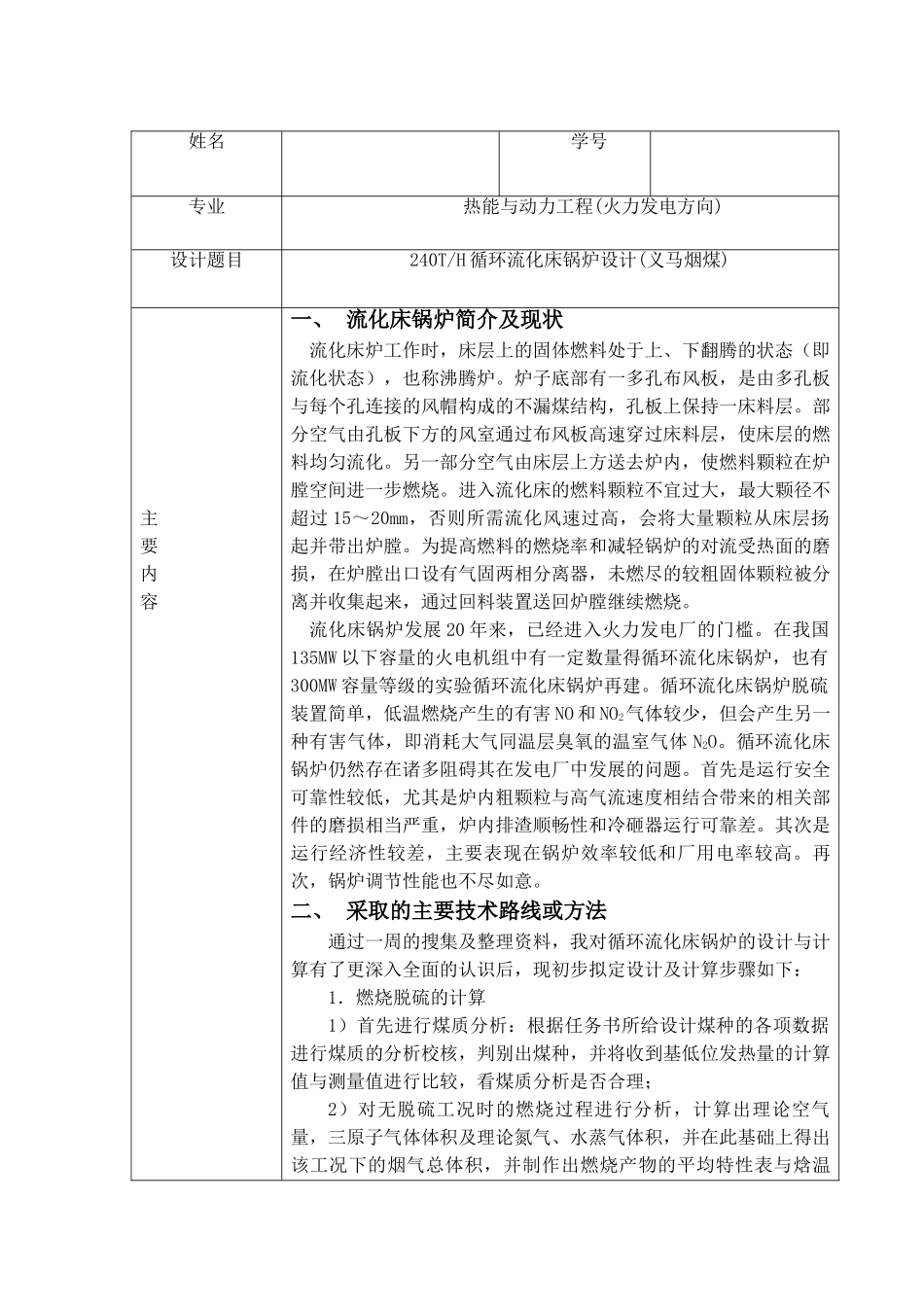

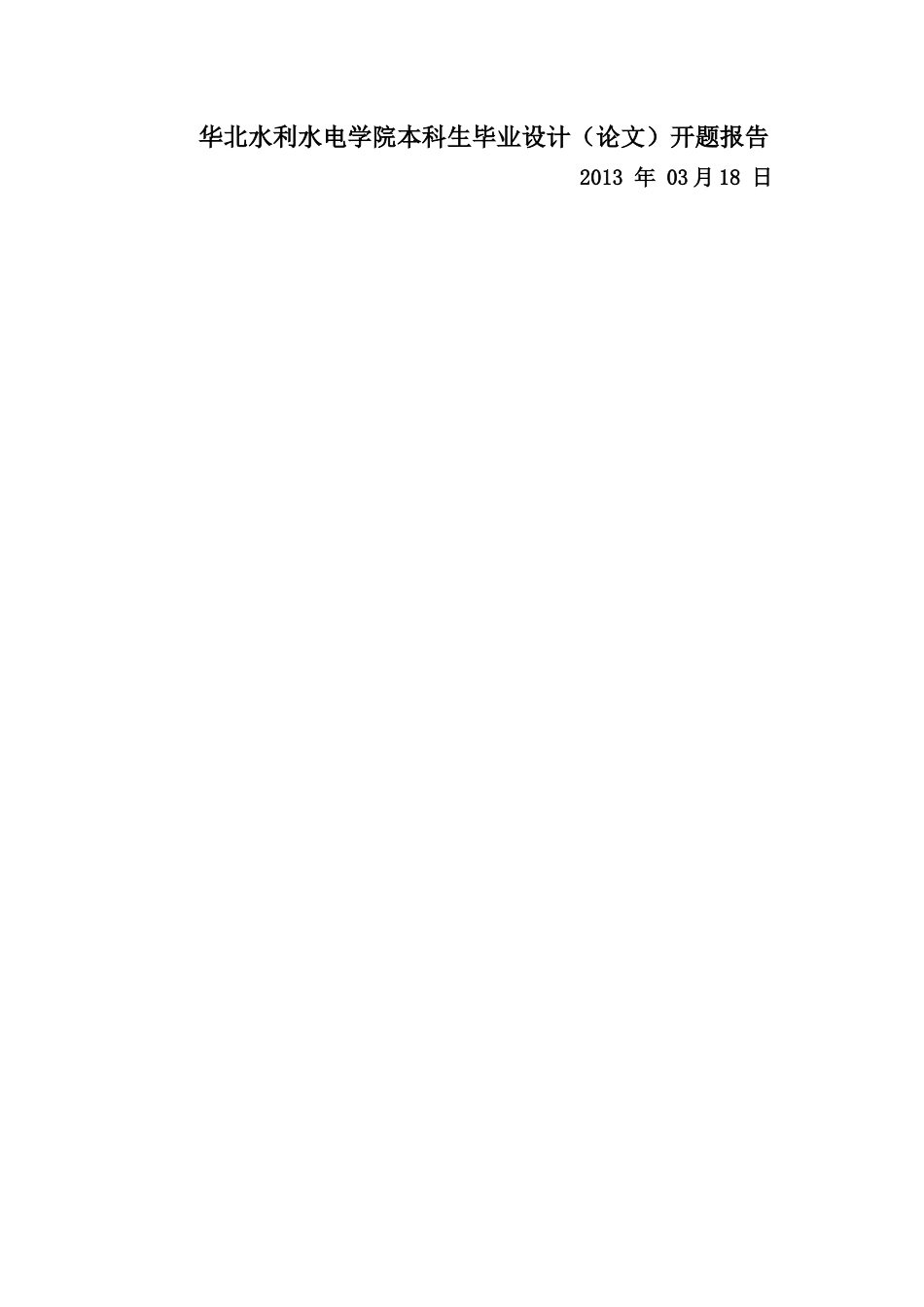

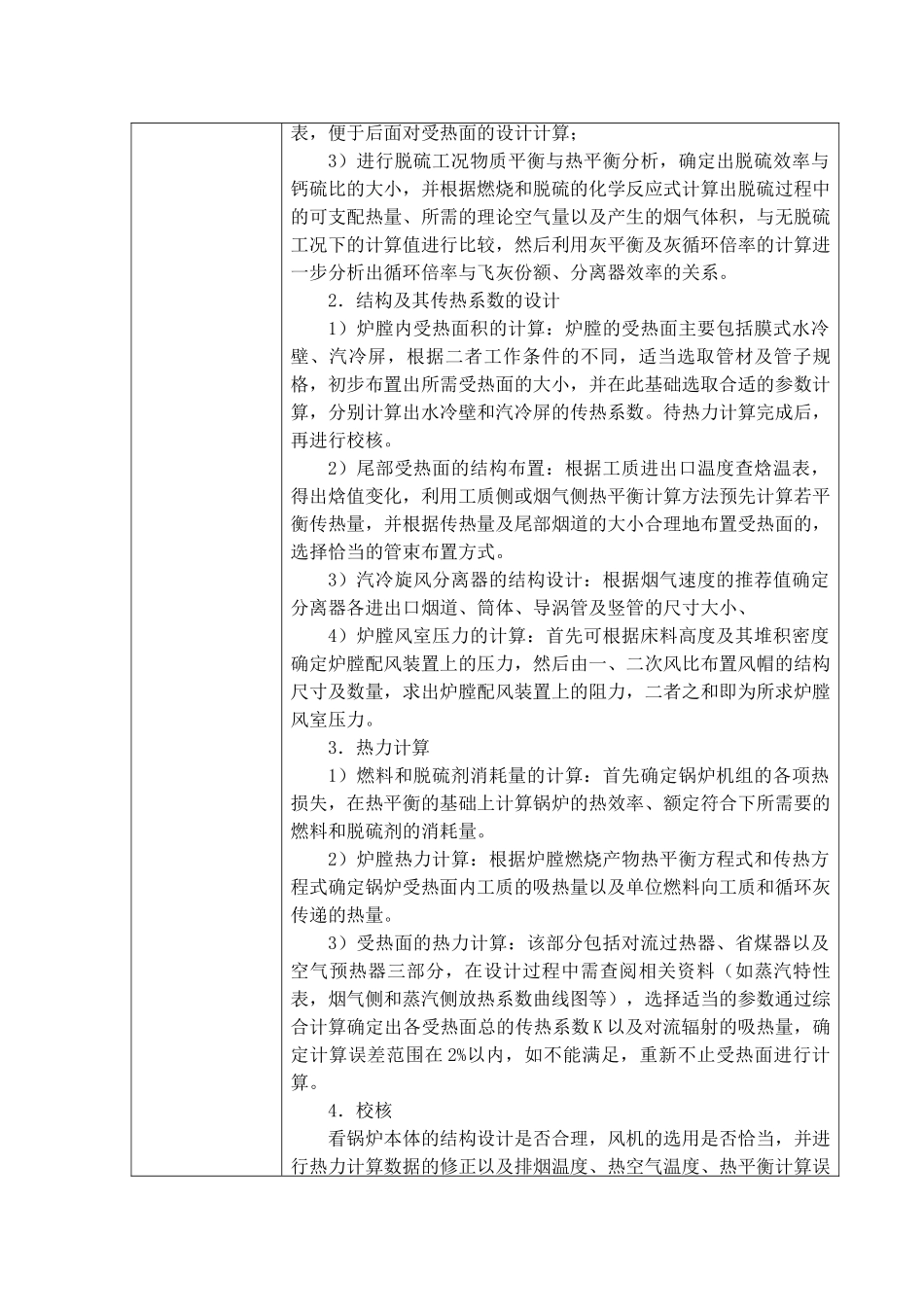

华北水利水电学院本科生毕业设计（论文）开题报告2013年03月18日姓名学号专业热能与动力工程(火力发电方向)设计题目240T/H循环流化床锅炉设计(义马烟煤)主要内容一、流化床锅炉简介及现状流化床炉工作时，床层上的固体燃料处于上、下翻腾的状态（即流化状态），也称沸腾炉。炉子底部有一多孔布风板，是由多孔板与每个孔连接的风帽构成的不漏煤结构，孔板上保持一床料层。部分空气由孔板下方的风室通过布风板高速穿过床料层，使床层的燃料均匀流化。另一部分空气由床层上方送去炉内，使燃料颗粒在炉膛空间进一步燃烧。进入流化床的燃料颗粒不宜过大，最大颗径不超过15～20mm，否则所需流化风速过高，会将大量颗粒从床层扬起并带出炉膛。为提高燃料的燃烧率和减轻锅炉的对流受热面的磨损，在炉膛出口设有气固两相分离器，未燃尽的较粗固体颗粒被分离并收集起来，通过回料装置送回炉膛继续燃烧。流化床锅炉发展20年来，已经进入火力发电厂的门槛。在我国135MW以下容量的火电机组中有一定数量得循环流化床锅炉，也有300MW容量等级的实验循环流化床锅炉再建。循环流化床锅炉脱硫装置简单，低温燃烧产生的有害NO和NO2气体较少，但会产生另一种有害气体，即消耗大气同温层臭氧的温室气体N2O。循环流化床锅炉仍然存在诸多阻碍其在发电厂中发展的问题。首先是运行安全可靠性较低，尤其是炉内粗颗粒与高气流速度相结合带来的相关部件的磨损相当严重，炉内排渣顺畅性和冷砸器运行可靠差。其次是运行经济性较差，主要表现在锅炉效率较低和厂用电率较高。再次，锅炉调节性能也不尽如意。二、采取的主要技术路线或方法通过一周的搜集及整理资料，我对循环流化床锅炉的设计与计算有了更深入全面的认识后，现初步拟定设计及计算步骤如下：1．燃烧脱硫的计算1）首先进行煤质分析：根据任务书所给设计煤种的各项数据进行煤质的分析校核，判别出煤种，并将收到基低位发热量的计算值与测量值进行比较，看煤质分析是否合理；2）对无脱硫工况时的燃烧过程进行分析，计算出理论空气量，三原子气体体积及理论氮气、水蒸气体积，并在此基础上得出该工况下的烟气总体积，并制作出燃烧产物的平均特性表与焓温表，便于后面对受热面的设计计算；3）进行脱硫工况物质平衡与热平衡分析，确定出脱硫效率与钙硫比的大小，并根据燃烧和脱硫的化学反应式计算出脱硫过程中的可支配热量、所需的理论空气量以及产生的烟气体积，与无脱硫工况下的计算值进行比较，然后利用灰平衡及灰循环倍率的计算进一步分析出循环倍率与飞灰份额、分离器效率的关系。2．结构及其传热系数的设计1）炉膛内受热面积的计算：炉膛的受热面主要包括膜式水冷壁、汽冷屏，根据二者工作条件的不同，适当选取管材及管子规格，初步布置出所需受热面的大小，并在此基础选取合适的参数计算，分别计算出水冷壁和汽冷屏的传热系数。待热力计算完成后，再进行校核。2）尾部受热面的结构布置：根据工质进出口温度查焓温表，得出焓值变化，利用工质侧或烟气侧热平衡计算方法预先计算若平衡传热量，并根据传热量及尾部烟道的大小合理地布置受热面的，选择恰当的管束布置方式。3）汽冷旋风分离器的结构设计：根据烟气速度的推荐值确定分离器各进出口烟道、筒体、导涡管及竖管的尺寸大小、4）炉膛风室压力的计算：首先可根据床料高度及其堆积密度确定炉膛配风装置上的压力，然后由一、二次风比布置风帽的结构尺寸及数量，求出炉膛配风装置上的阻力，二者之和即为所求炉膛风室压力。3．热力计算1）燃料和脱硫剂消耗量的计算：首先确定锅炉机组的各项热损失，在热平衡的基础上计算锅炉的热效率、额定符合下所需要的燃料和脱硫剂的消耗量。2）炉膛热力计算：根据炉膛燃烧产物热平衡方程式和传热方程式确定锅炉受热面内工质的吸热量以及单位燃料向工质和循环灰传递的热量。3）受热面的热力计算：该部分包括对流过热器、省煤器以及空气预热器三部分，在设计过程中需查阅相关资料（如蒸汽特性表，烟气侧和蒸汽侧放热系数曲线图等），选择适当的参数通过综合计算确定出各受热面总的传热系数K以及对流辐射的吸热量，确定计算误差范围在2%以内，如不能满足，重新不止受热...
