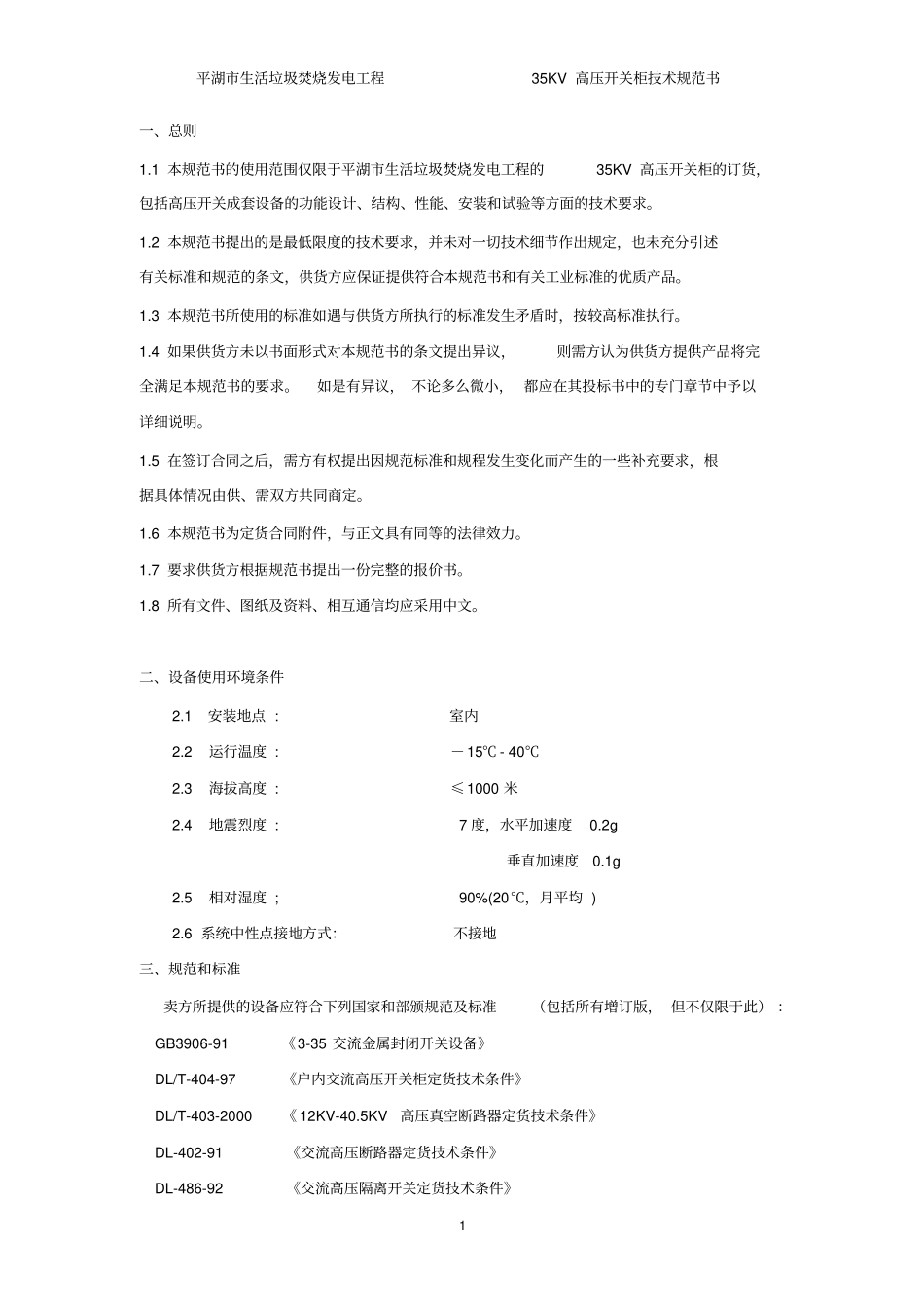

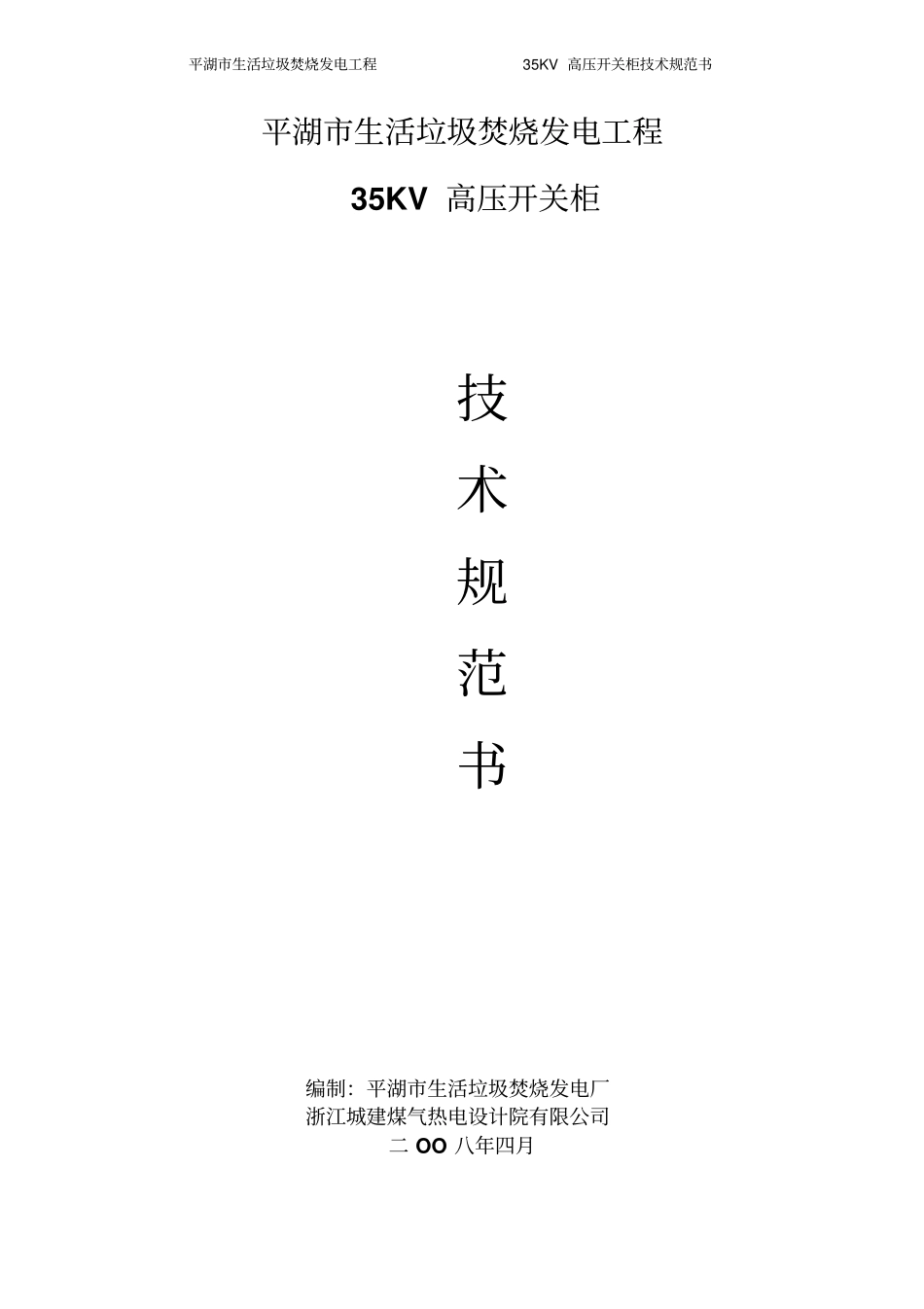

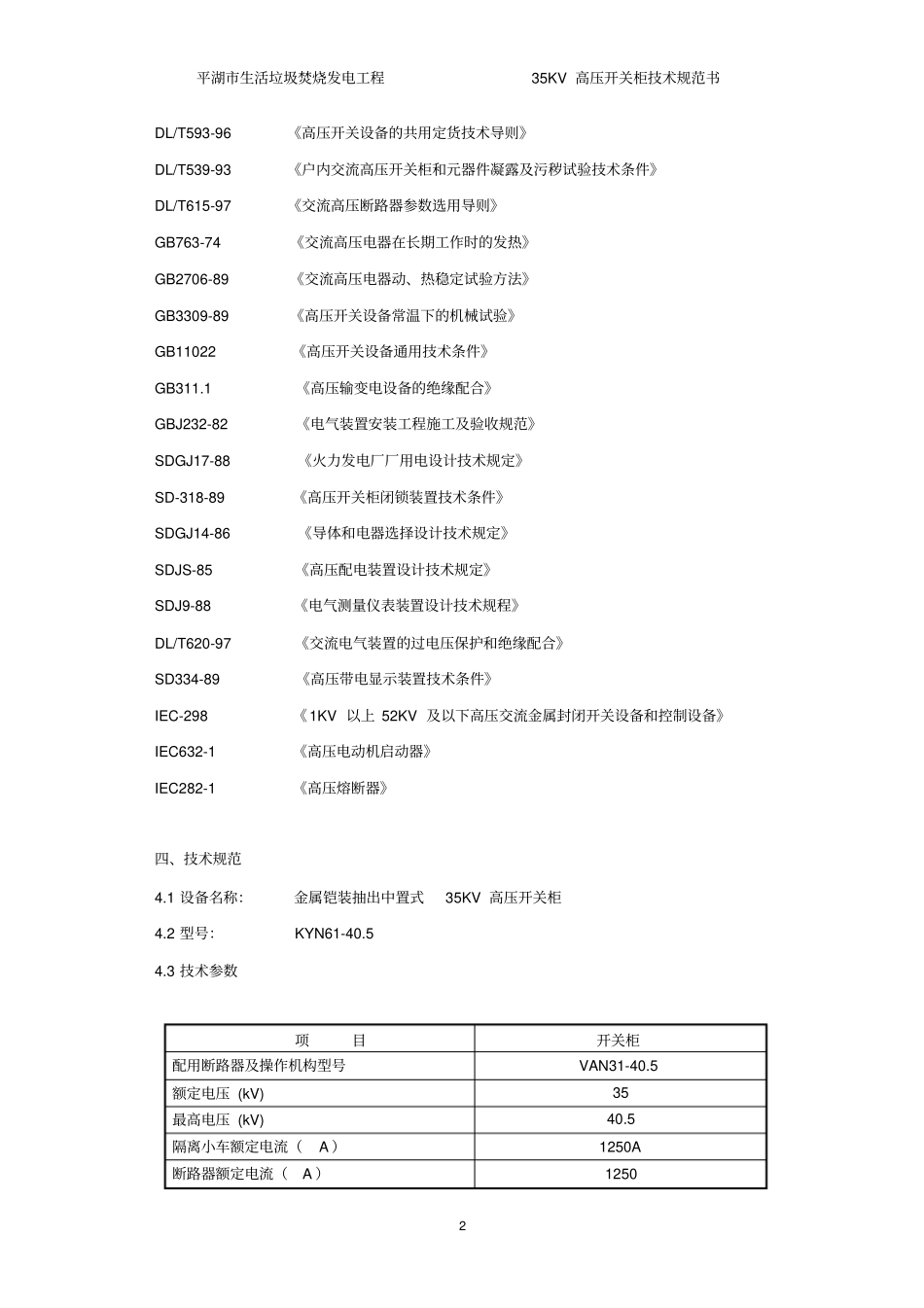

平湖市生活垃圾焚烧发电工程35KV高压开关柜技术规范书平湖市生活垃圾焚烧发电工程35KV高压开关柜技术规范书编制：平湖市生活垃圾焚烧发电厂浙江城建煤气热电设计院有限公司二OO八年四月平湖市生活垃圾焚烧发电工程35KV高压开关柜技术规范书1一、总则1.1本规范书的使用范围仅限于平湖市生活垃圾焚烧发电工程的35KV高压开关柜的订货，包括高压开关成套设备的功能设计、结构、性能、安装和试验等方面的技术要求。1.2本规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，供货方应保证提供符合本规范书和有关工业标准的优质产品。1.3本规范书所使用的标准如遇与供货方所执行的标准发生矛盾时，按较高标准执行。1.4如果供货方未以书面形式对本规范书的条文提出异议，则需方认为供货方提供产品将完全满足本规范书的要求。如是有异议，不论多么微小，都应在其投标书中的专门章节中予以详细说明。1.5在签订合同之后，需方有权提出因规范标准和规程发生变化而产生的一些补充要求，根据具体情况由供、需双方共同商定。1.6本规范书为定货合同附件，与正文具有同等的法律效力。1.7要求供货方根据规范书提出一份完整的报价书。1.8所有文件、图纸及资料、相互通信均应采用中文。二、设备使用环境条件2.1安装地点:室内2.2运行温度:－15℃-40℃2.3海拔高度:≤1000米2.4地震烈度:7度，水平加速度0.2g垂直加速度0.1g2.5相对湿度;90%(20℃，月平均)2.6系统中性点接地方式：不接地三、规范和标准卖方所提供的设备应符合下列国家和部颁规范及标准（包括所有增订版，但不仅限于此）：GB3906-91《3-35交流金属封闭开关设备》DL/T-404-97《户内交流高压开关柜定货技术条件》DL/T-403-2000《12KV-40.5KV高压真空断路器定货技术条件》DL-402-91《交流高压断路器定货技术条件》DL-486-92《交流高压隔离开关定货技术条件》平湖市生活垃圾焚烧发电工程35KV高压开关柜技术规范书2DL/T593-96《高压开关设备的共用定货技术导则》DL/T539-93《户内交流高压开关柜和元器件凝露及污秽试验技术条件》DL/T615-97《交流高压断路器参数选用导则》GB763-74《交流高压电器在长期工作时的发热》GB2706-89《交流高压电器动、热稳定试验方法》GB3309-89《高压开关设备常温下的机械试验》GB11022《高压开关设备通用技术条件》GB311.1《高压输变电设备的绝缘配合》GBJ232-82《电气装置安装工程施工及验收规范》SDGJ17-88《火力发电厂厂用电设计技术规定》SD-318-89《高压开关柜闭锁装置技术条件》SDGJ14-86《导体和电器选择设计技术规定》SDJS-85《高压配电装置设计技术规定》SDJ9-88《电气测量仪表装置设计技术规程》DL/T620-97《交流电气装置的过电压保护和绝缘配合》SD334-89《高压带电显示装置技术条件》IEC-298《1KV以上52KV及以下高压交流金属封闭开关设备和控制设备》IEC632-1《高压电动机启动器》IEC282-1《高压熔断器》四、技术规范4.1设备名称：金属铠装抽出中置式35KV高压开关柜4.2型号：KYN61-40.54.3技术参数项目开关柜配用断路器及操作机构型号VAN31-40.5额定电压(kV)35最高电压(kV)40.5隔离小车额定电流（A）1250A断路器额定电流（A）1250平湖市生活垃圾焚烧发电工程35KV高压开关柜技术规范书3额定开断短路电流(kA)25额定关合电流（峰值kA）63额定动稳定电流（峰值kA）63额定短时耐受电流（3秒kA）25防护等级IP4X额定绝缘水平工频耐压（kV1min）主绝缘对地及相间95隔离断口间绝缘118雷电冲击电压(kV全波)主绝缘对地及相间185隔离断口间绝缘215100%湿度下主绝缘对地的工频耐压(kV1min)95接地开关型号：JN-40.5额定动稳定电流(kA)63额定短时耐受电流(kA3秒)25海拔高度1000米以下地震强度（耐震水平）水平加速度不超过0.2G；垂直加速度不超过0.1G。相对湿度（户内）日平均不大于95%；月平均不大于90%环境温度（户内）+40℃～-15℃断路器操作机构分闸、合闸线圈额定电压均为直流220V，弹簧储能电动机额定电压为DC220V分、合闸线圈动作电压范围60%～110%，低于30%不动作，厂方应提供试验数据4.4柜体技术要求4.4.1柜体材料为宝钢冷轧板，采用钣金柔性加工生产线加工和折...
