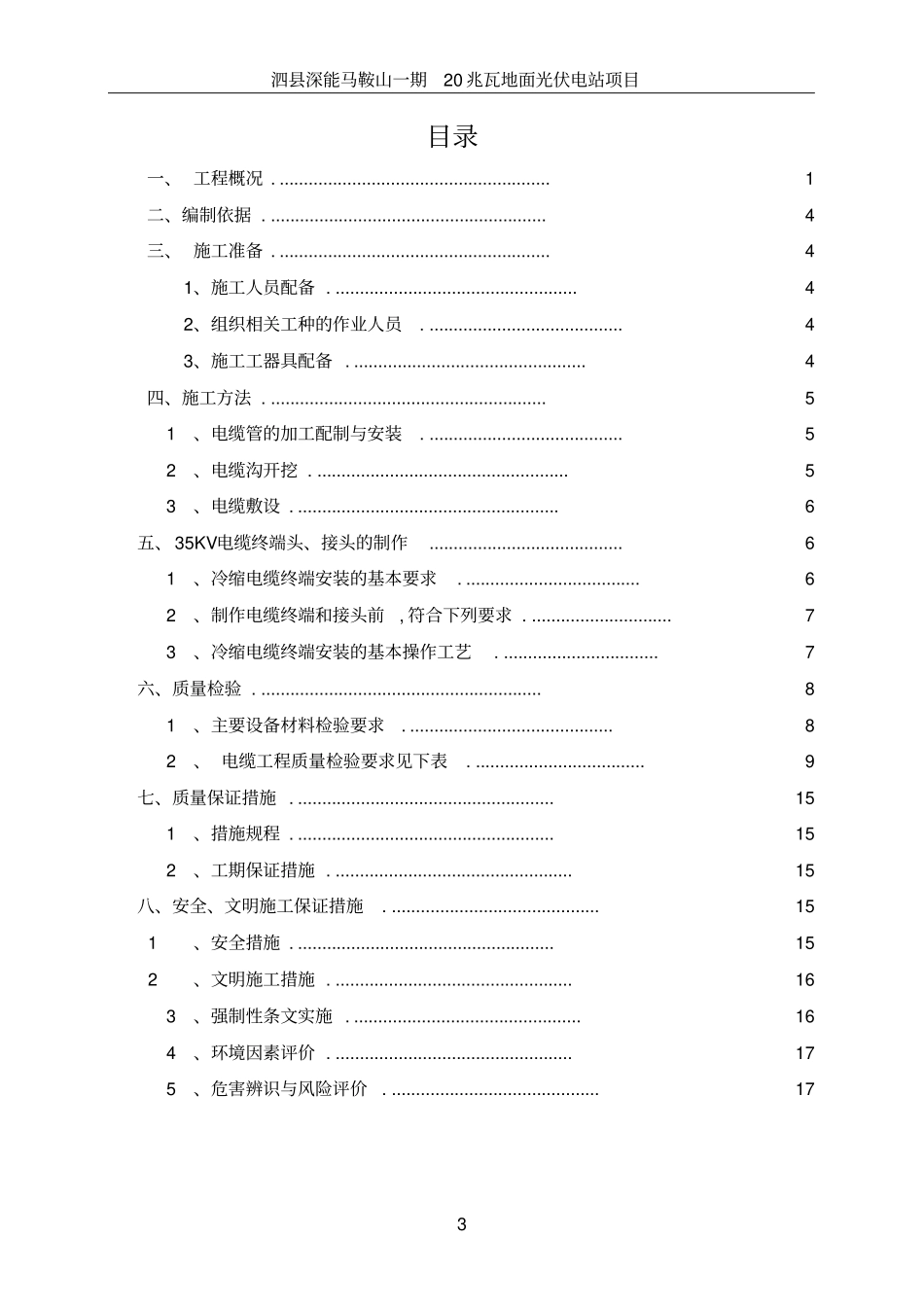

泗县深能马鞍山一期20兆瓦地面光伏电站项目1泗县深能马鞍山一期20兆瓦地面光伏电站项目35KV电缆敷设作业指导书中国能源建设集团江苏省电力建设第三工程有限公司泗县深能马鞍山光伏项目部（章）二0一六年四月十一日泗县深能马鞍山一期20兆瓦地面光伏电站项目2批准：年月日审核：年月日年月日年月日编写：年月日年月日泗县深能马鞍山一期20兆瓦地面光伏电站项目3目录一、工程概况.........................................................1二、编制依据..........................................................4三、施工准备.........................................................41、施工人员配备...................................................42、组织相关工种的作业人员.........................................43、施工工器具配备.................................................4四、施工方法..........................................................51、电缆管的加工配制与安装.........................................52、电缆沟开挖.....................................................53、电缆敷设.......................................................6五、35KV电缆终端头、接头的制作........................................61、冷缩电缆终端安装的基本要求.....................................62、制作电缆终端和接头前,符合下列要求..............................73、冷缩电缆终端安装的基本操作工艺.................................7六、质量检验...........................................................81、主要设备材料检验要求...........................................82、电缆工程质量检验要求见下表....................................9七、质量保证措施......................................................151、措施规程......................................................152、工期保证措施..................................................15八、安全、文明施工保证措施............................................151、安全措施......................................................152、文明施工措施..................................................163、强制性条文实施................................................164、环境因素评价..................................................175、危害辨识与风险评价............................................17泗县深能马鞍山一期20兆瓦地面光伏电站项目435KV电缆敷设作业指导书一、工程概况本项目为泗县深能马鞍山一期20兆瓦地面光伏电站项目位于安徽省泗县黑塔镇马鞍山。本项目设计安装容量为20MW，其并网电压为35KV。泗县深能马鞍山一期20兆瓦地面光伏电站项目35kv集电线路工程包括：35kv电缆敷设、35kv电缆终端接头制作及安装。二、编制依据1、《电气装置安装工程电缆线路及验收规范》GB50168—2006；2、《电气装置安装工程质量检验及评定规程》DL/T5161-2002；3、《电力建设安全工作规程》（变电所部分）DL5009.3-2007；4、《工程建设标准强制性条文》电力工程部分2011年版；5、国家电网公司《输变电工程施工质量监督检查大纲》2013版。三、施工准备1、施工人员配备电缆工程施工人员由2个技术负责、4个电气施工人员、4个高压电工、4个焊工、20个力工组成。对施工人员要求以技工和有经验的青工为施工骨干，必须有体检证明能够从事电气施工作业，电气安装必须是专职的并持有有效证件，焊工必须持证上岗并有良好的焊接水平，施工工作必须服从技术负责统一指挥。2、组织相关工种的作业人员施工前由技术员组织安全、技术交底，使作业人员熟悉图纸、明确施工方法、质量标准及安全文明施工要求，按技术措施和各归口部门要求施工。未接受交底人员不得从事相关施工作业。3、施工工器具配备序号器具名称型号规格单位数量备注1电缆放线架液压副4泗县深能马鞍山一期20兆瓦地面光伏电站项目52电焊机ZX7-400台23架子车辆14焊把把2...
