碱性化学脱脂剂的主要组成VIP专享VIP免费

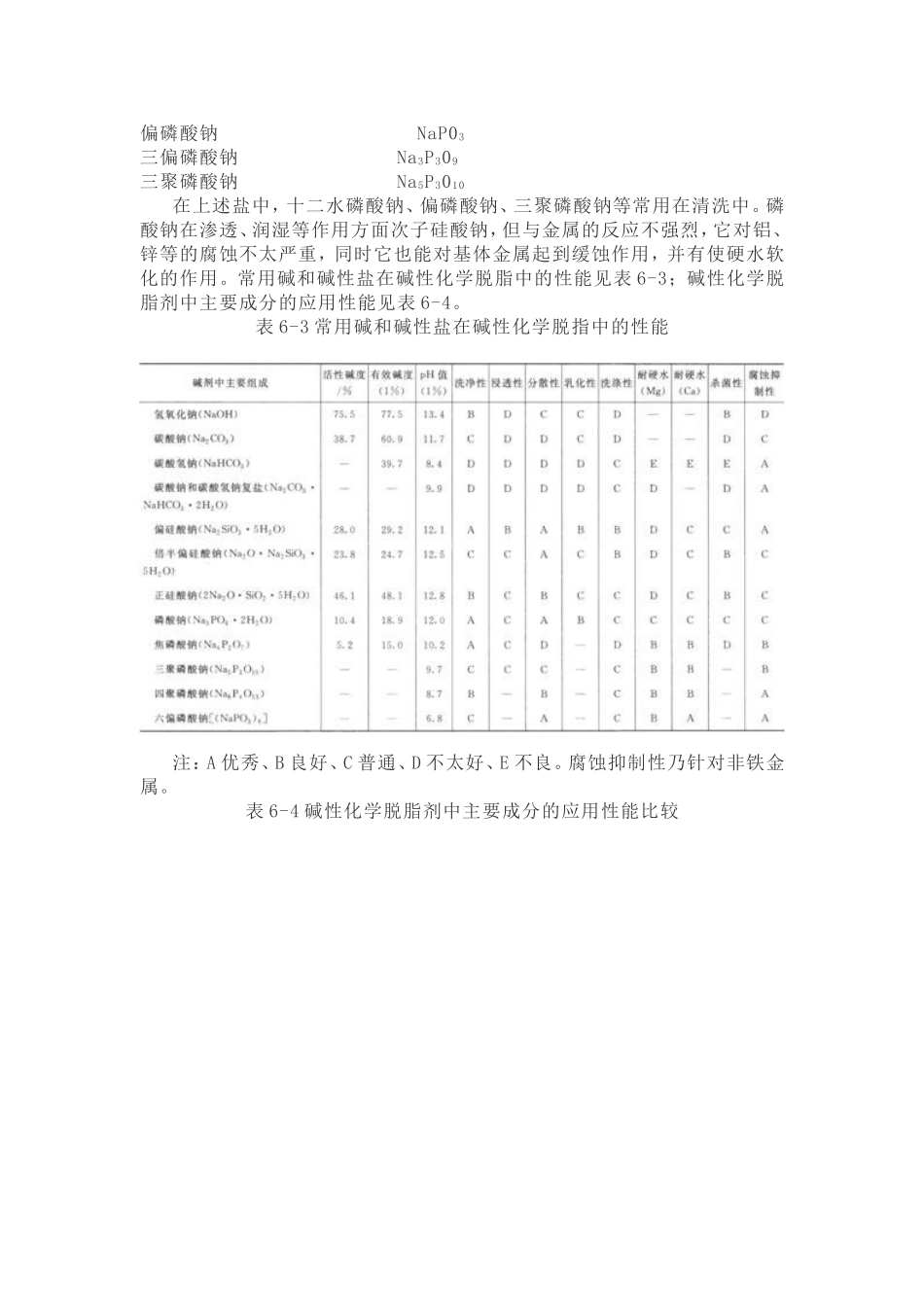

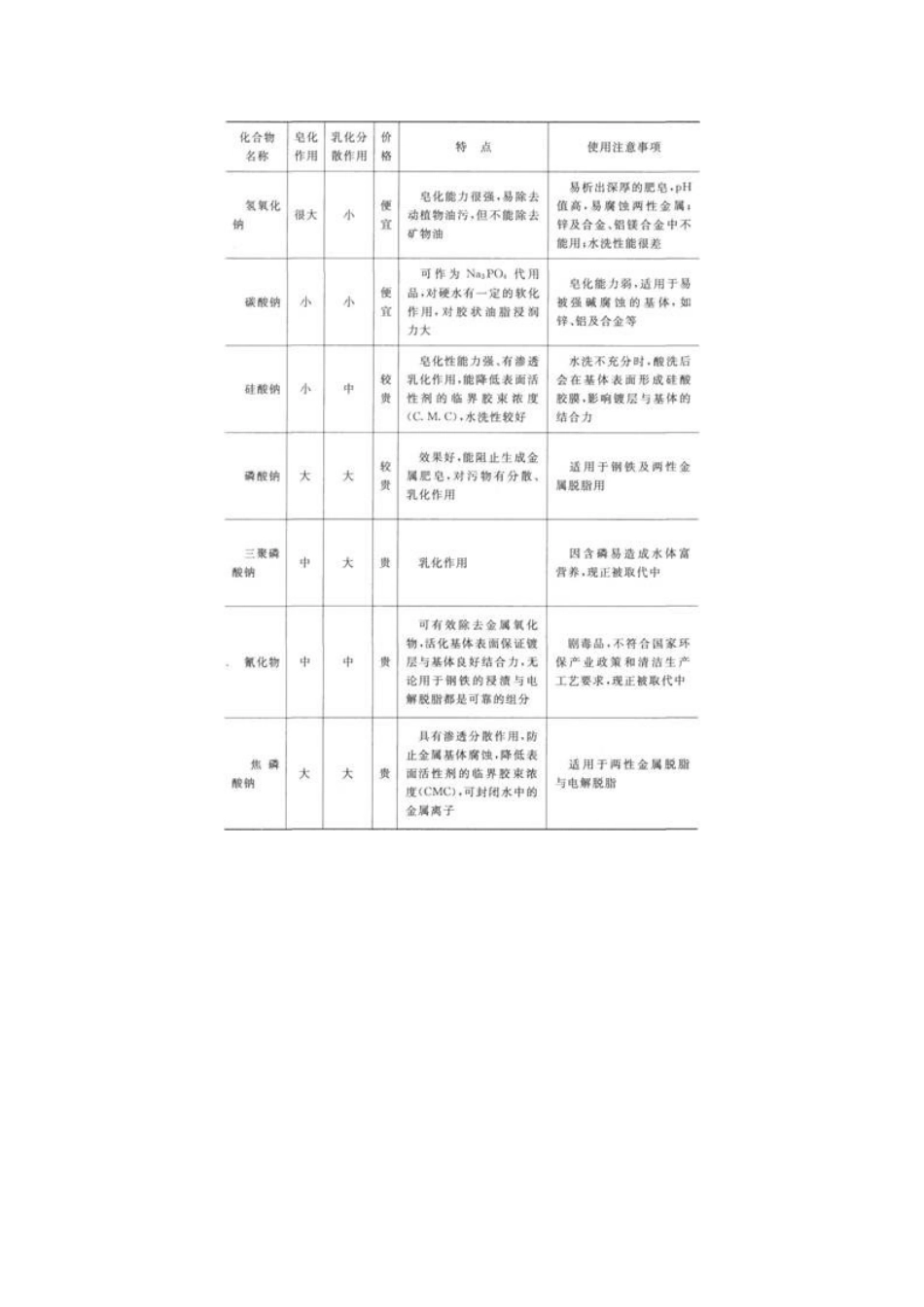

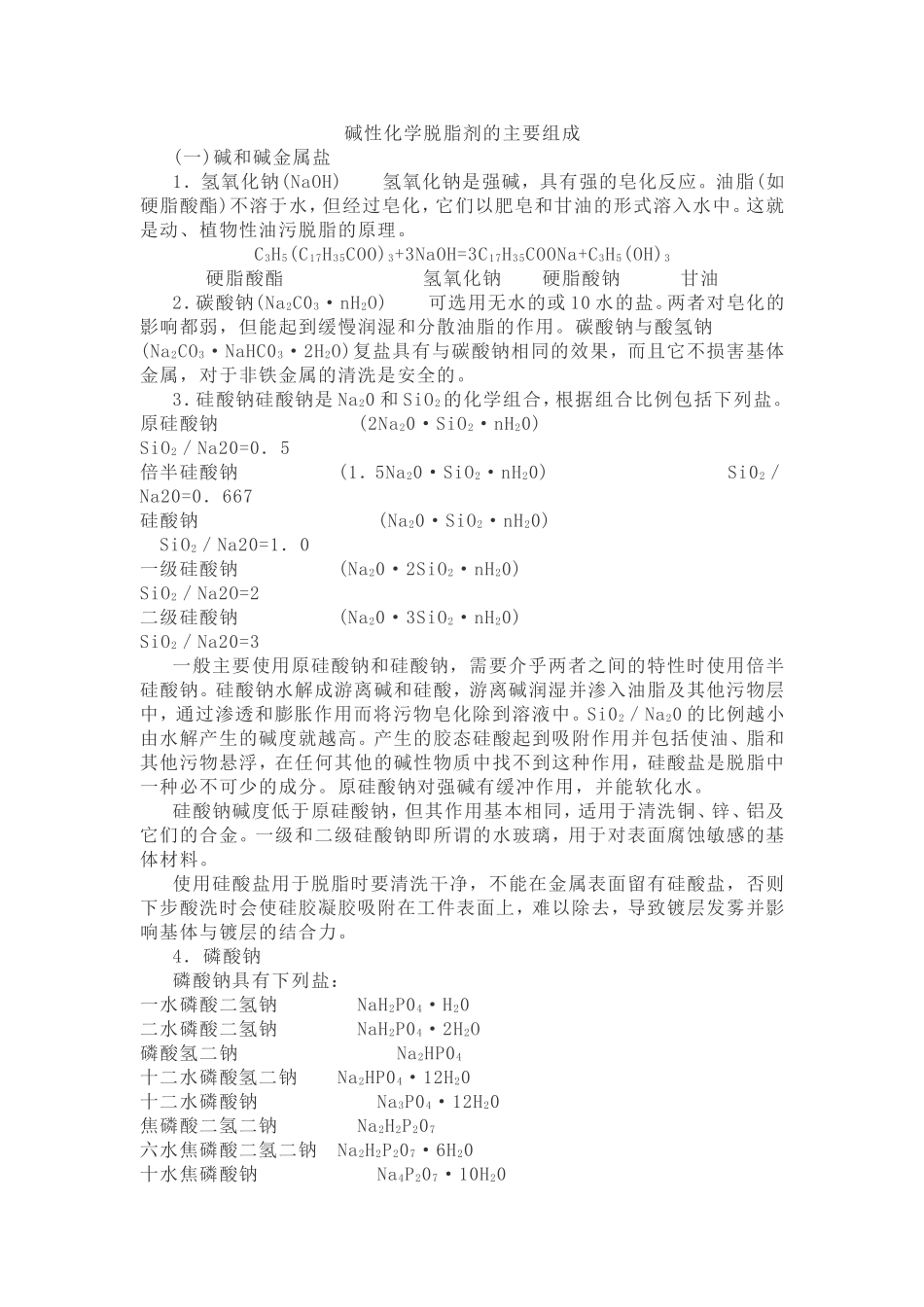

碱性化学脱脂剂的主要组成(一)碱和碱金属盐1．氢氧化钠(NaOH)氢氧化钠是强碱，具有强的皂化反应。油脂(如硬脂酸酯)不溶于水，但经过皂化，它们以肥皂和甘油的形式溶入水中。这就是动、植物性油污脱脂的原理。C3H5(C17H35COO)3+3NaOH=3C17H35COONa+C3H5(OH)3硬脂酸酯氢氧化钠硬脂酸钠甘油2．碳酸钠(Na2C03·nH2O)可选用无水的或10水的盐。两者对皂化的影响都弱，但能起到缓慢润湿和分散油脂的作用。碳酸钠与酸氢钠(Na2CO3·NaHC03·2H2O)复盐具有与碳酸钠相同的效果，而且它不损害基体金属，对于非铁金属的清洗是安全的。3．硅酸钠硅酸钠是Na20和SiO2的化学组合，根据组合比例包括下列盐。原硅酸钠(2Na20·SiO2·nH20)SiO2／Na20=0．5倍半硅酸钠(1．5Na20·SiO2·nH20)Si02／Na20=0．667硅酸钠(Na20·SiO2·nH20)SiO2／Na20=1．0一级硅酸钠(Na20·2SiO2·nH20)SiO2／Na2O=2二级硅酸钠(Na20·3SiO2·nH20)SiO2／Na20=3一般主要使用原硅酸钠和硅酸钠，需要介乎两者之间的特性时使用倍半硅酸钠。硅酸钠水解成游离碱和硅酸，游离碱润湿并渗入油脂及其他污物层中，通过渗透和膨胀作用而将污物皂化除到溶液中。Si02／Na20的比例越小由水解产生的碱度就越高。产生的胶态硅酸起到吸附作用并包括使油、脂和其他污物悬浮，在任何其他的碱性物质中找不到这种作用，硅酸盐是脱脂中一种必不可少的成分。原硅酸钠对强碱有缓冲作用，并能软化水。硅酸钠碱度低于原硅酸钠，但其作用基本相同，适用于清洗铜、锌、铝及它们的合金。一级和二级硅酸钠即所谓的水玻璃，用于对表面腐蚀敏感的基体材料。使用硅酸盐用于脱脂时要清洗干净，不能在金属表面留有硅酸盐，否则下步酸洗时会使硅胶凝胶吸附在工件表面上，难以除去，导致镀层发雾并影响基体与镀层的结合力。4．磷酸钠磷酸钠具有下列盐：一水磷酸二氢钠NaH2P04·H20二水磷酸二氢钠NaH2P04·2H2O磷酸氢二钠Na2HP04十二水磷酸氢二钠Na2HP04·12H20十二水磷酸钠Na3P04·12H20焦磷酸二氢二钠Na2H2P207六水焦磷酸二氢二钠Na2H2P207·6H20十水焦磷酸钠Na4P207·10H20偏磷酸钠NaP03三偏磷酸钠Na3P309三聚磷酸钠Na5P3010在上述盐中，十二水磷酸钠、偏磷酸钠、三聚磷酸钠等常用在清洗中。磷酸钠在渗透、润湿等作用方面次子硅酸钠，但与金属的反应不强烈，它对铝、锌等的腐蚀不太严重，同时它也能对基体金属起到缓蚀作用，并有使硬水软化的作用。常用碱和碱性盐在碱性化学脱脂中的性能见表6-3；碱性化学脱脂剂中主要成分的应用性能见表6-4。表6-3常用碱和碱性盐在碱性化学脱指中的性能注：A优秀、B良好、C普通、D不太好、E不良。腐蚀抑制性乃针对非铁金属。表6-4碱性化学脱脂剂中主要成分的应用性能比较(二)软化硬水添加剂软化硬水添加剂，也就是我们常说的清洗助剂。众所周知，动植物油脂在碱液中水解后可以形成水溶性的长链脂肪酸钠(钠肥皂)。钠皂虽然可溶于水但在含Ca2+、Mg2+的硬水中则会形成不溶于水的长链脂肪酸钙或镁盐(称钙皂或镁皂)。此外，Ca2+、Mg2+还会与碱性脱脂液中的C032一、0H一、PO43一、Si032一等形成不溶性的化合物。这些不溶性的物质很容易附着在镀件的表面，使镀层出现毛刺、针孔、粗糙和结合力不良。在碱性脱脂剂中必须加入能使水软化的添加剂，也称为软化剂。都是一些可与Ca2十、Mg2+形成可溶性螯合物的螯合剂，可以抑制Ca2+、Mg2+和其他金属离子形成沉淀物，能消除水不溶物结块，使其变为悬浮体而分散到溶液中。软化水用的螯合剂主要有以下四类。1．聚合磷酸盐聚合磷酸盐按其结构可分为两大类。一类是线形的，其通式为Nan+2PnO3n+1。常用的有焦磷酸钠、三聚磷酸钠(STP)和六聚磷酸钠，其结构如下。另一类聚合磷酸盐具有环状结构，其通式为NanPnO3n，常见的有三缩磷酸钠、四缩磷酸钠和六缩磷酸钠。环状聚合磷酸盐的螯合能力很弱，而线形多聚磷酸盐是一种优良的螯合剂，具有较好的乳化分散作用，能有效抑制溶液中金属离子在制品表面形成不溶性固体。三聚磷酸钠是用得最多的，它具有软化水、螯合轻质金属离子和助洗等作用，能提高污垢的悬浮能力，防止二次污染和使用经济等优点。2．有机多膦酸盐膦酸是指碳原子上直接连接磷酸根(一P03H2)的...
