华为MA5600设备N66机柜外观及其典型配置VIP免费

华为MA5600设备N66机柜外观及其典型配置_第1页
1/7
华为MA5600设备N66机柜外观及其典型配置_第2页
2/7
华为MA5600设备N66机柜外观及其典型配置_第3页
3/7

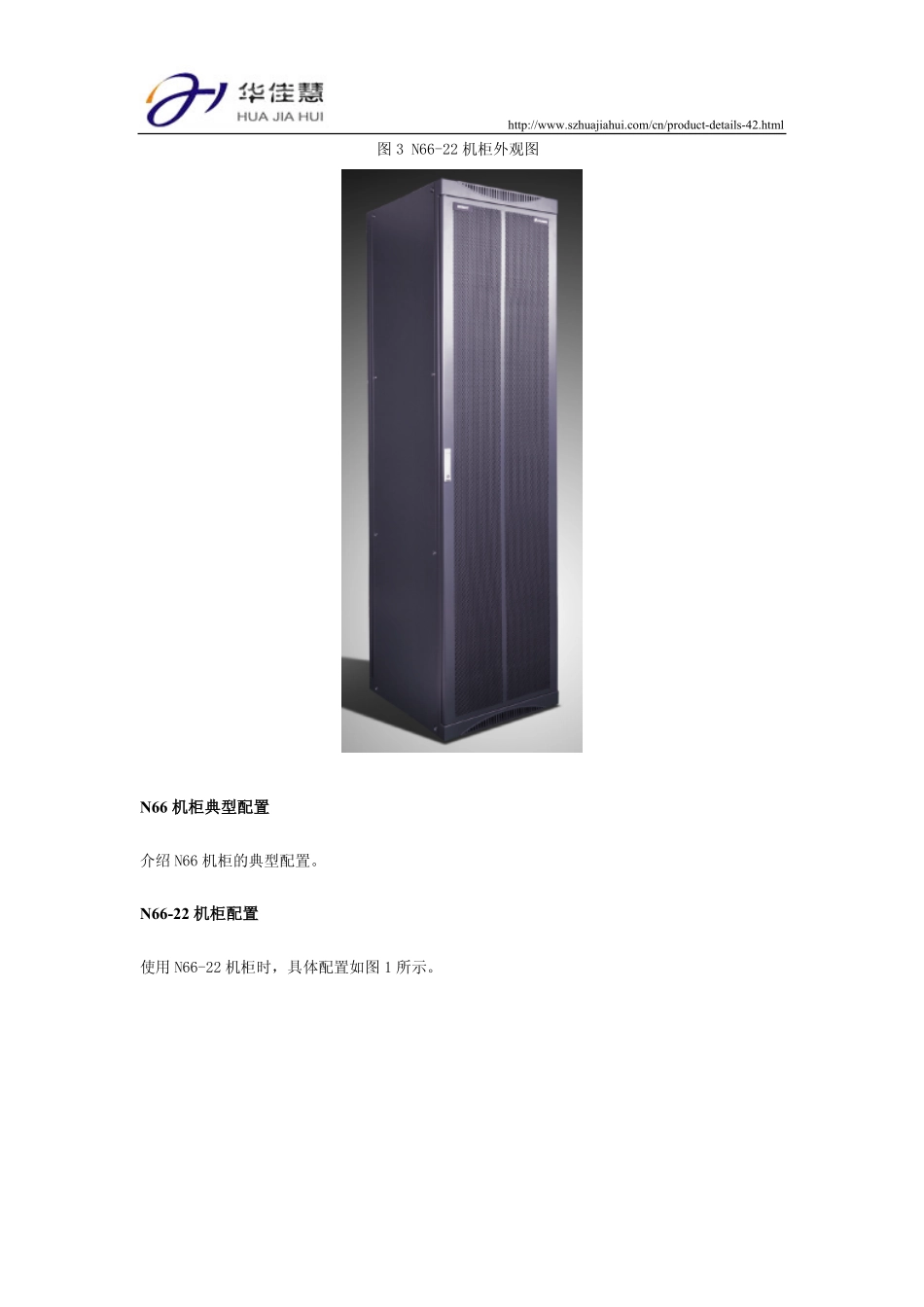

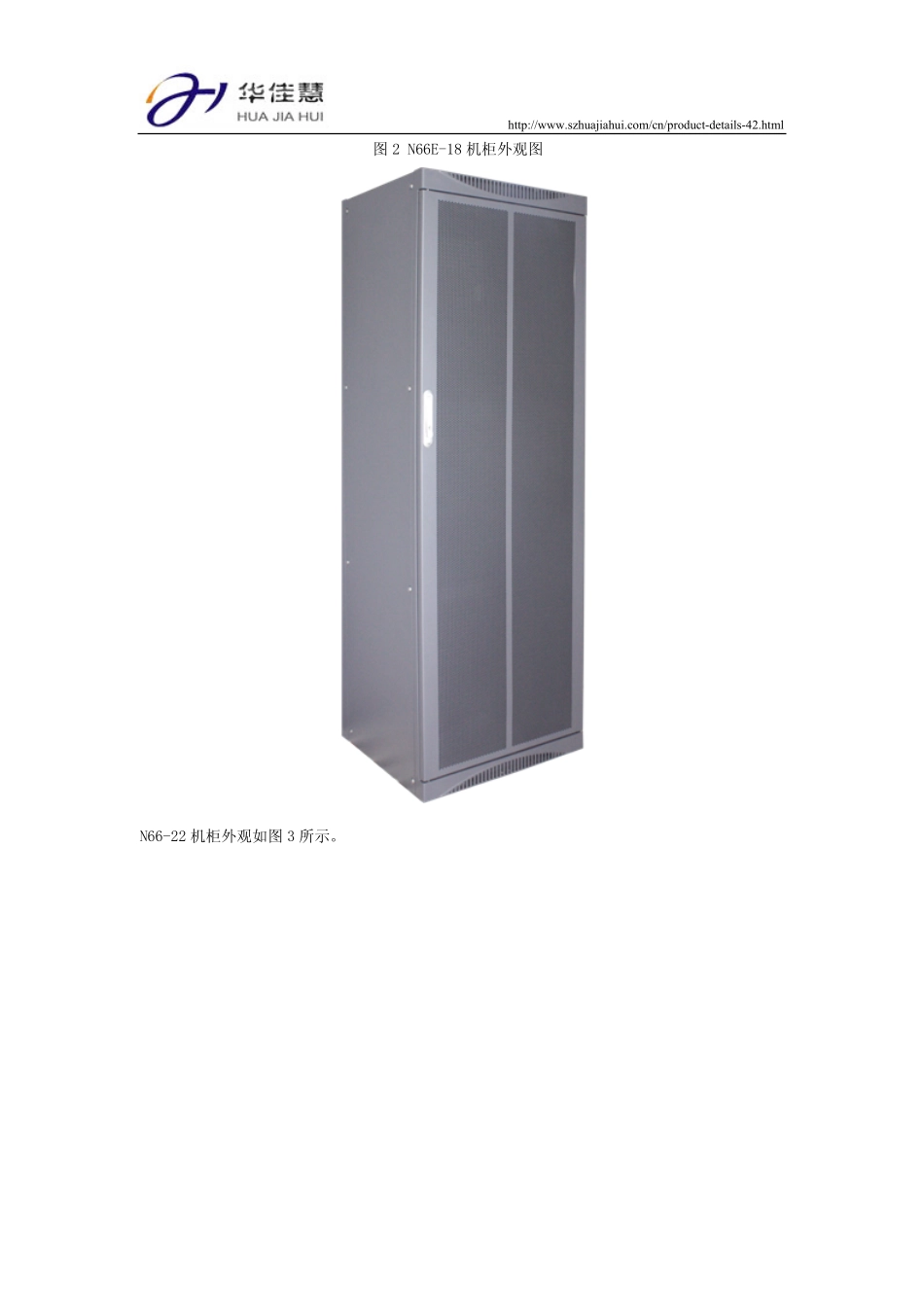

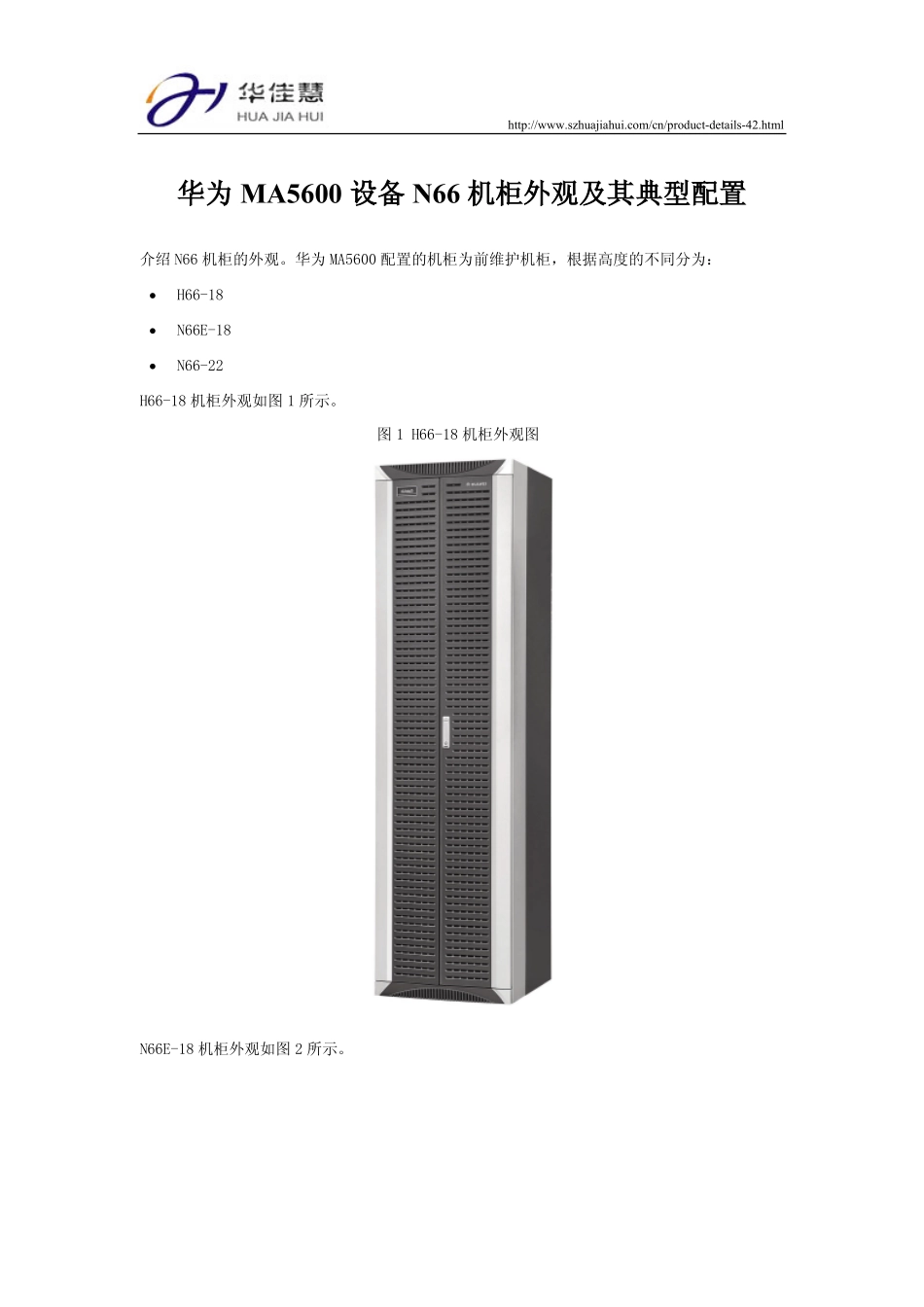

http://www.szhuajiahui.com/cn/product-details-42.html华为MA5600设备N66机柜外观及其典型配置介绍N66机柜的外观。华为MA5600配置的机柜为前维护机柜,根据高度的不同分为:H66-18N66E-18N66-22H66-18机柜外观如图1所示。图1H66-18机柜外观图N66E-18机柜外观如图2所示。http://www.szhuajiahui.com/cn/product-details-42.html图2N66E-18机柜外观图N66-22机柜外观如图3所示。http://www.szhuajiahui.com/cn/product-details-42.html图3N66-22机柜外观图N66机柜典型配置介绍N66机柜的典型配置。N66-22机柜配置使用N66-22机柜时,具体配置如图1所示。http://www.szhuajiahui.com/cn/product-details-42.html图1N66-22机柜配置图使用N66-22机柜,业务框配置为1SCU+14ADEF+风扇框时,MA5600的配置参数如表1所示。表1N66-22典型配置参数列表(1SCU+14ADEF+风扇框)配置提供最大用户数1业务框+1分离器框8962业务框+2分离器框17923业务框2688http://www.szhuajiahui.com/cn/product-details-42.htmlH66-18机柜配置使用H66-18机柜时,典型配置如图2所示。图2H66-18机柜配置图使用H66-18机柜时,MA5600典型配置参数如表2所示。表2H66-18典型配置参数列表配置提供最大用户数1业务框+1分离器框8962业务框1792http://www.szhuajiahui.com/cn/product-details-42.html说明:表2中业务框配置为:1SCU+14ADEF+风扇框。N66E-18机柜配置使用N66E-18机柜时,典型配置如图3所示。图3N66E-18机柜配置图使用N66E-18机柜时,MA5600典型配置参数如表3所示。表3N66E-18典型配置参数列表配置提供最大用户数1业务框8961业务框+1分离器框896http://www.szhuajiahui.com/cn/product-details-42.html表3N66E-18典型配置参数列表配置提供最大用户数2业务框1792
