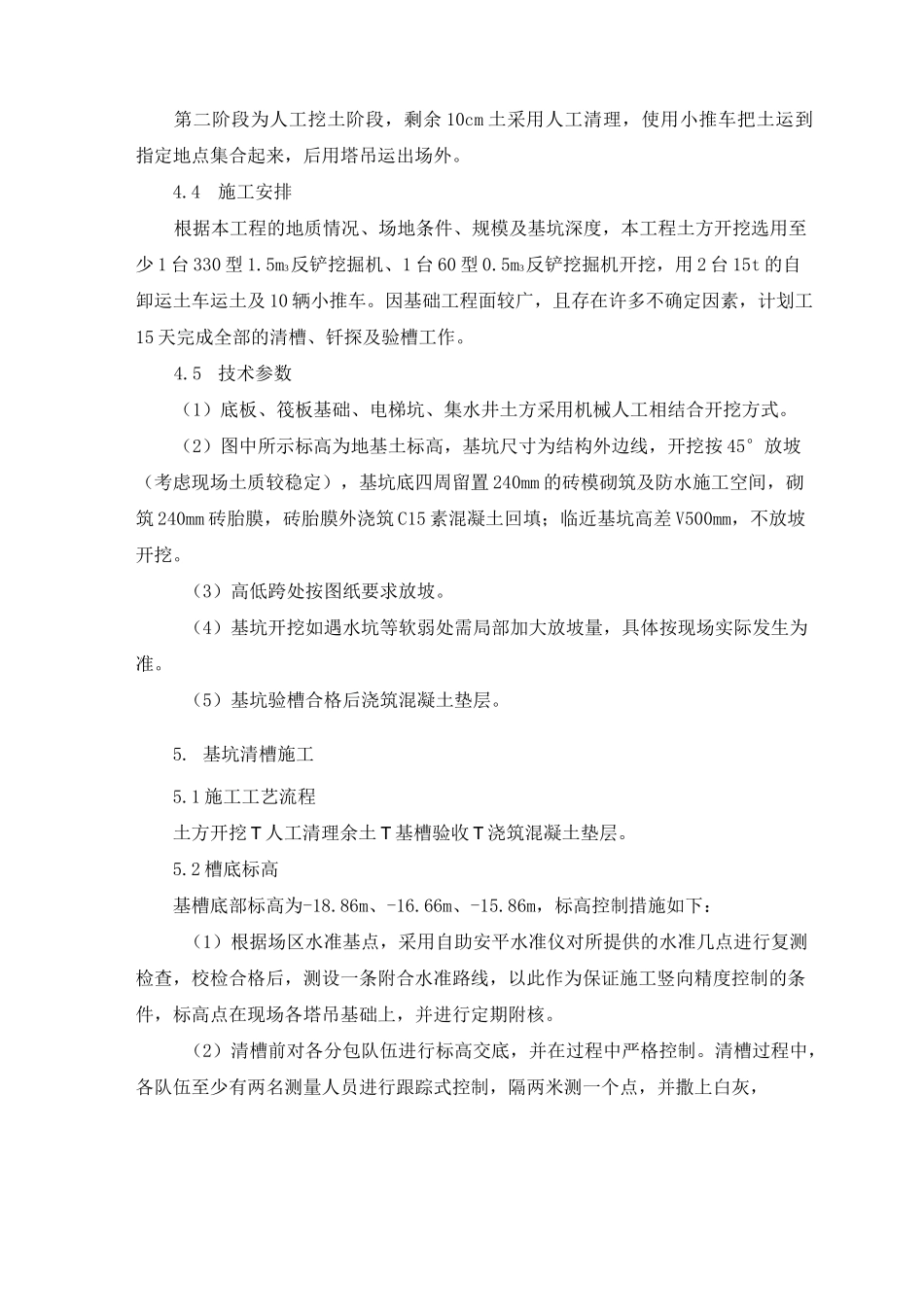

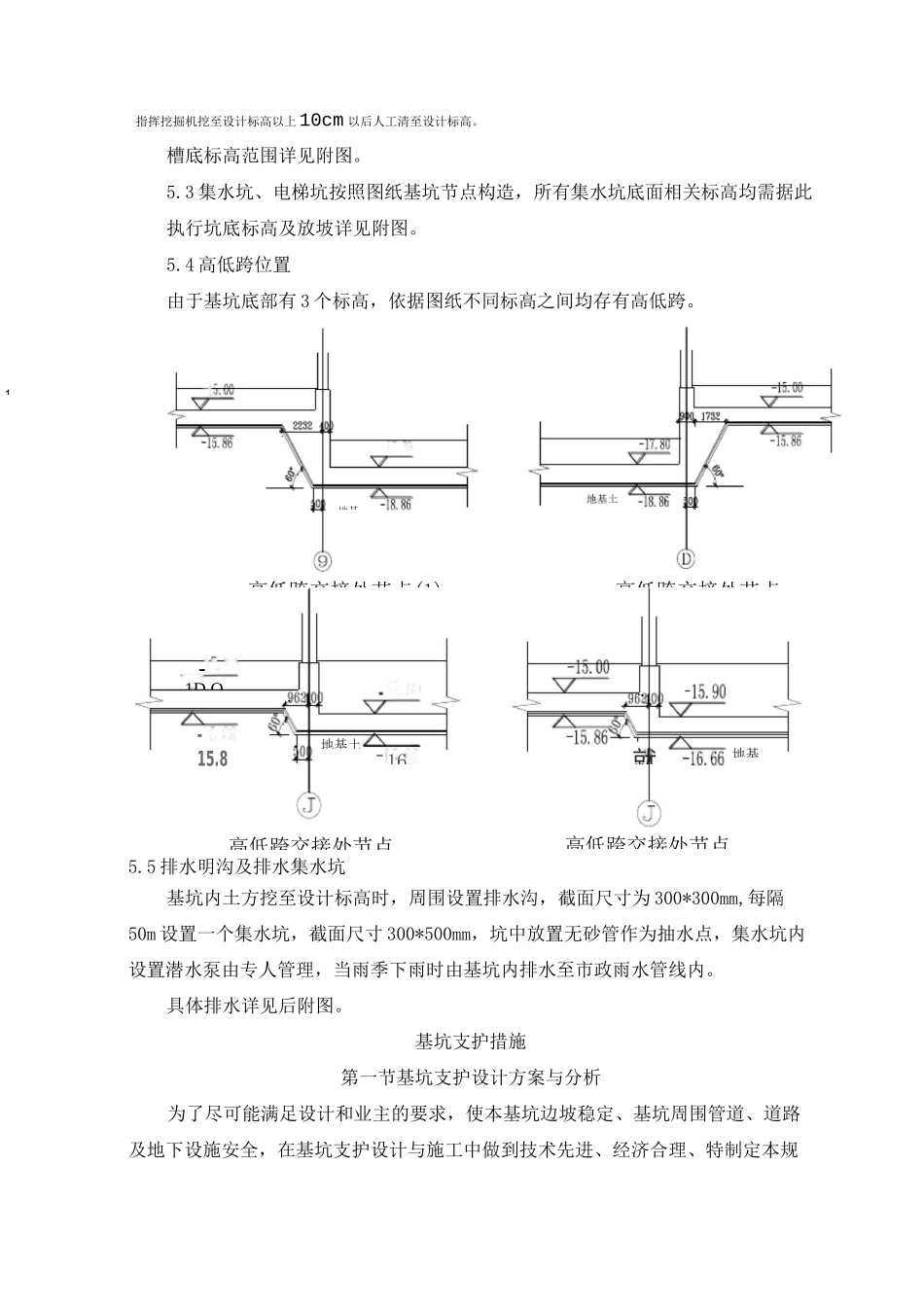

1．编制依据高有-18.86m、-16.66m、-15.86m,基础形式为梁式筏板基础，地下室基础底板厚度有900mm、700mm、600mm及500mm。清槽作业保留设计标高以上10cm土，以备地基钎探。3．场区地质条件3.1土质条件3.3场地条件基坑土方开挖时需做好监测、支护工作，根据相关情况，土方开挖范围内无电信、电力、上下水等地下管线。4．施工部署4.1总体部署依据基础后浇带位置划分区段，依次逐步展开清槽工作。特别注意电梯基坑、集水井及高低跨处开挖应考虑机械挖土时的稳定性，根据临近基坑高差放坡开挖。按照分区分段图，开挖完一个区域即组织钎探、验槽，验收合格后浇筑混凝土垫层。4.2基坑清槽分段4.3施工顺序清槽施工分为两阶段进行，第一阶段为使用挖掘机等机械清理基槽、集水坑、电梯坑等，设计标咼以上保留10cm土，准备打钎和验槽，本阶段施工顺序如下:（1）1段；2段、3段同时开挖，开挖顺序为1段从西往东、2段和3段为从北往南；（2）1、2、3段土方挖标高后，进行4段土方开挖，4段从西往东、南向北；（3）出土马道留设在5段，5段从北往南、西向东开挖。第二阶段为人工挖土阶段，剩余10cm土采用人工清理，使用小推车把土运到指定地点集合起来，后用塔吊运出场外。4.4施工安排根据本工程的地质情况、场地条件、规模及基坑深度，本工程土方开挖选用至少1台330型1.5m3反铲挖掘机、1台60型0.5m3反铲挖掘机开挖，用2台15t的自卸运土车运土及10辆小推车。因基础工程面较广，且存在许多不确定因素，计划工15天完成全部的清槽、钎探及验槽工作。4.5技术参数（1）底板、筏板基础、电梯坑、集水井土方采用机械人工相结合开挖方式。（2）图中所示标高为地基土标高，基坑尺寸为结构外边线，开挖按45°放坡（考虑现场土质较稳定），基坑底四周留置240mm的砖模砌筑及防水施工空间，砌筑240mm砖胎膜，砖胎膜外浇筑C15素混凝土回填；临近基坑高差V500mm，不放坡开挖。（3）高低跨处按图纸要求放坡。（4）基坑开挖如遇水坑等软弱处需局部加大放坡量，具体按现场实际发生为准。（5）基坑验槽合格后浇筑混凝土垫层。5.基坑清槽施工5.1施工工艺流程土方开挖T人工清理余土T基槽验收T浇筑混凝土垫层。5.2槽底标高基槽底部标高为-18.86m、-16.66m、-15.86m，标高控制措施如下：（1）根据场区水准基点，采用自助安平水准仪对所提供的水准几点进行复测检查，校检合格后，测设一条附合水准路线，以此作为保证施工竖向精度控制的条件，标高点在现场各塔吊基础上，并进行定期附核。（2）清槽前对各分包队伍进行标高交底，并在过程中严格控制。清槽过程中，各队伍至少有两名测量人员进行跟踪式控制，隔两米测一个点，并撒上白灰，高低跨交接处节点(1)高低跨交接处节点指挥挖掘机挖至设计标高以上10cm以后人工清至设计标高。槽底标高范围详见附图。5.3集水坑、电梯坑按照图纸基坑节点构造，所有集水坑底面相关标高均需据此执行坑底标高及放坡详见附图。5.4高低跨位置由于基坑底部有3个标高，依据图纸不同标高之间均存有高低跨。5.5排水明沟及排水集水坑基坑内土方挖至设计标高时，周围设置排水沟，截面尺寸为300*300mm,每隔50m设置一个集水坑，截面尺寸300*500mm，坑中放置无砂管作为抽水点，集水坑内设置潜水泵由专人管理，当雨季下雨时由基坑内排水至市政雨水管线内。具体排水详见后附图。基坑支护措施第一节基坑支护设计方案与分析为了尽可能满足设计和业主的要求，使本基坑边坡稳定、基坑周围管道、道路及地下设施安全，在基坑支护设计与施工中做到技术先进、经济合理、特制定本规1地基-16--1D.O-15.8地基土'高低跨交接处节点就地基高低跨交接处节点程。1、根据地质条件对构筑物的基坑工程勘察、支护设计、施工、检测及基坑开挖与监控，结合当地工程施工经验。2、基坑施工时综合工程地质与水文地质条件，视开挖深度进行降排水，考虑周边环境对基坑侧壁位移的要求、基坑周边荷载、施工季节、支护结构使用期限等因素，做到因地制宜，精心施工、严格监控。3、因泵站下部基坑开挖深度在自然地坪下9.5m，所以设计围护时考虑了深层搅拌桩、砼灌注桩与钢结构支撑相结合方案。基坑东面由于是敞开式开挖前池不做支护，其余采用深...
