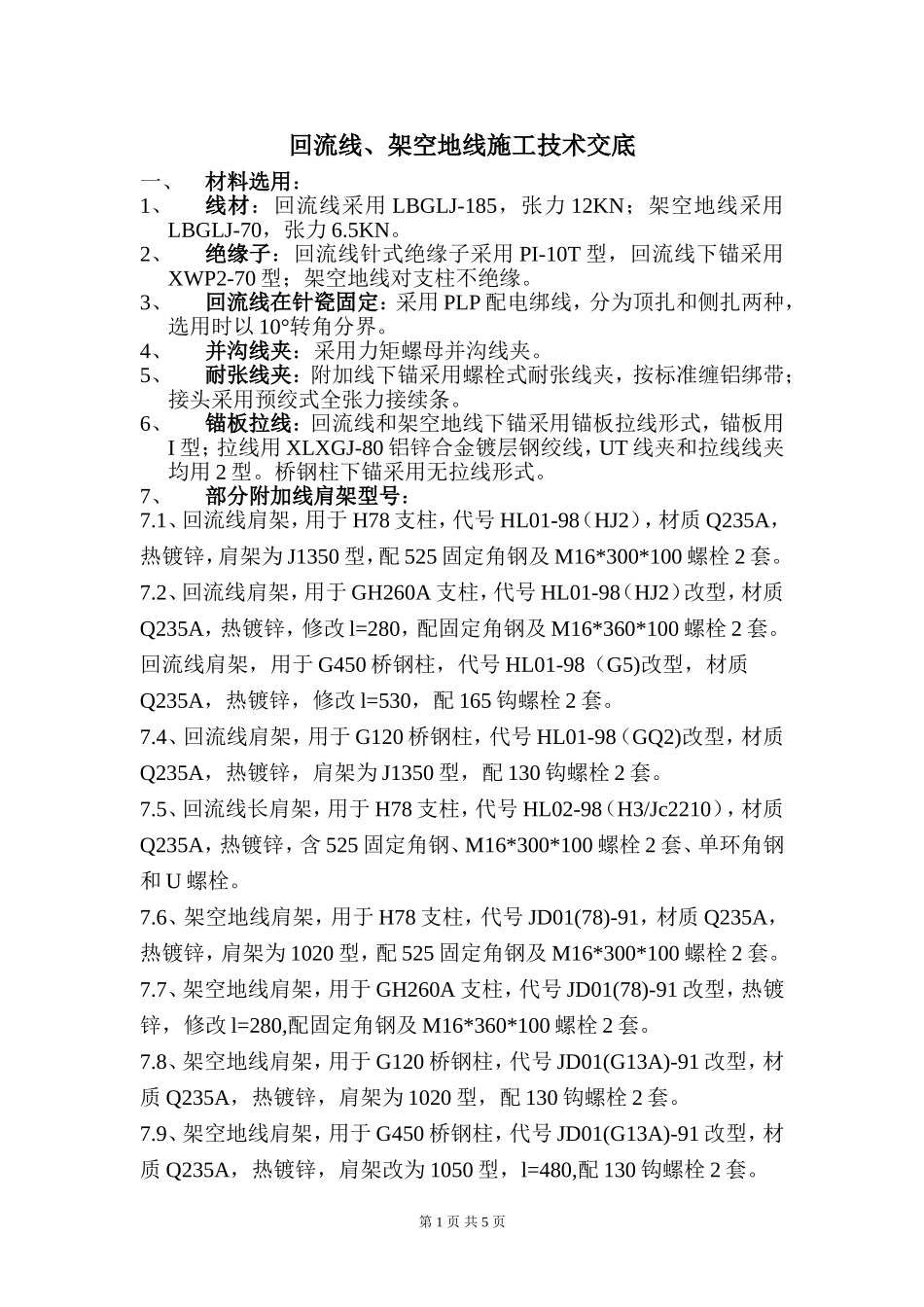

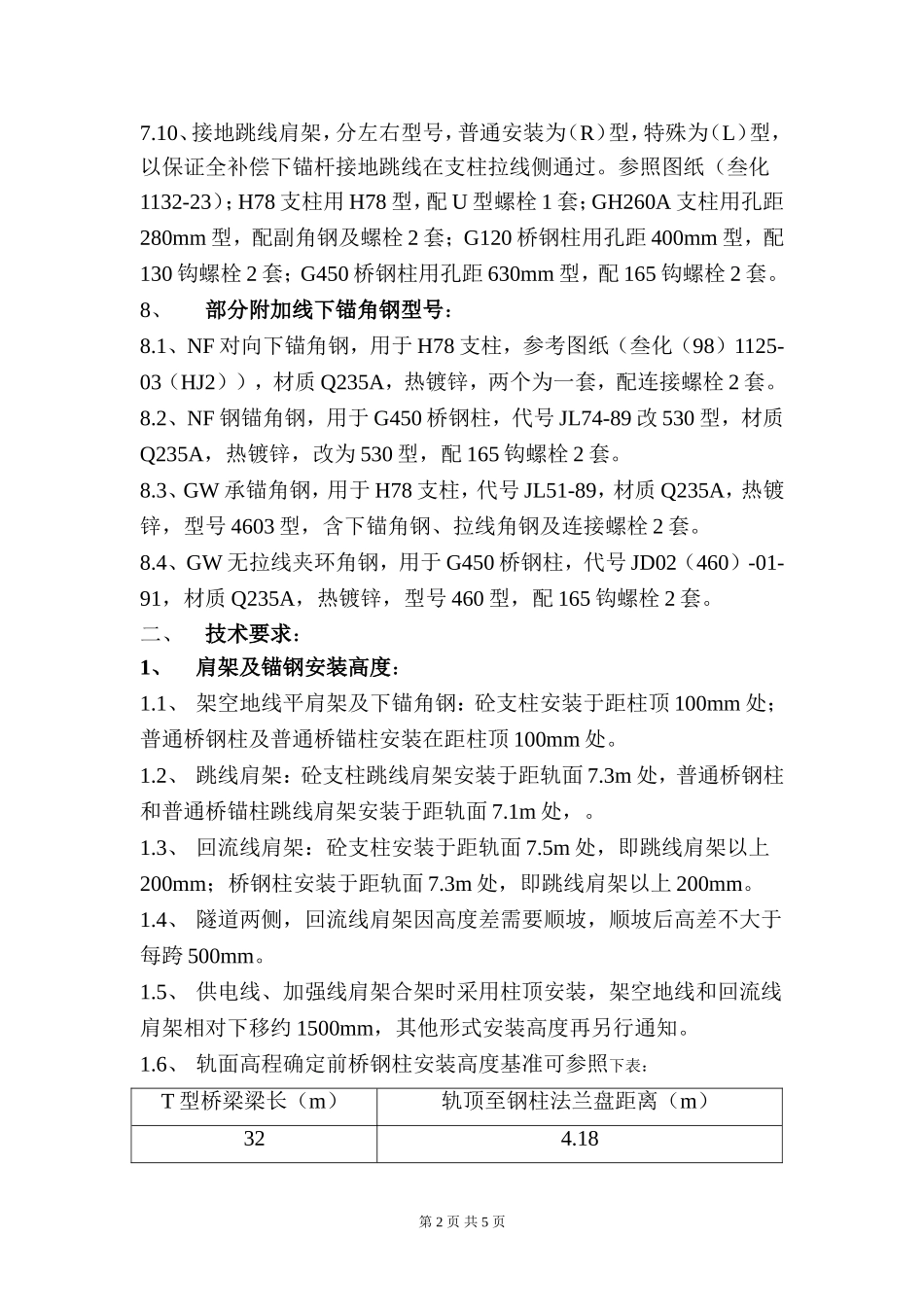

回流线、架空地线施工技术交底一、材料选用：1、线材：回流线采用LBGLJ-185，张力12KN；架空地线采用LBGLJ-70，张力6.5KN。2、绝缘子：回流线针式绝缘子采用PI-10T型，回流线下锚采用XWP2-70型；架空地线对支柱不绝缘。3、回流线在针瓷固定：采用PLP配电绑线，分为顶扎和侧扎两种，选用时以10°转角分界。4、并沟线夹：采用力矩螺母并沟线夹。5、耐张线夹：附加线下锚采用螺栓式耐张线夹，按标准缠铝绑带；接头采用预绞式全张力接续条。6、锚板拉线：回流线和架空地线下锚采用锚板拉线形式，锚板用I型；拉线用XLXGJ-80铝锌合金镀层钢绞线，UT线夹和拉线线夹均用2型。桥钢柱下锚采用无拉线形式。7、部分附加线肩架型号：7.1、回流线肩架，用于H78支柱，代号HL01-98（HJ2），材质Q235A，热镀锌，肩架为J1350型，配525固定角钢及M16*300*100螺栓2套。7.2、回流线肩架，用于GH260A支柱，代号HL01-98（HJ2）改型，材质Q235A，热镀锌，修改l=280，配固定角钢及M16*360*100螺栓2套。回流线肩架，用于G450桥钢柱，代号HL01-98（G5)改型，材质Q235A，热镀锌，修改l=530，配165钩螺栓2套。7.4、回流线肩架，用于G120桥钢柱，代号HL01-98（GQ2)改型，材质Q235A，热镀锌，肩架为J1350型，配130钩螺栓2套。7.5、回流线长肩架，用于H78支柱，代号HL02-98（H3/Jc2210），材质Q235A，热镀锌，含525固定角钢、M16*300*100螺栓2套、单环角钢和U螺栓。7.6、架空地线肩架，用于H78支柱，代号JD01(78)-91，材质Q235A，热镀锌，肩架为1020型，配525固定角钢及M16*300*100螺栓2套。7.7、架空地线肩架，用于GH260A支柱，代号JD01(78)-91改型，热镀锌，修改l=280,配固定角钢及M16*360*100螺栓2套。7.8、架空地线肩架，用于G120桥钢柱，代号JD01(G13A)-91改型，材质Q235A，热镀锌，肩架为1020型，配130钩螺栓2套。7.9、架空地线肩架，用于G450桥钢柱，代号JD01(G13A)-91改型，材质Q235A，热镀锌，肩架改为1050型，l=480,配130钩螺栓2套。第1页共5页7.10、接地跳线肩架，分左右型号，普通安装为（R）型，特殊为（L）型，以保证全补偿下锚杆接地跳线在支柱拉线侧通过。参照图纸（叁化1132-23）；H78支柱用H78型，配U型螺栓1套；GH260A支柱用孔距280mm型，配副角钢及螺栓2套；G120桥钢柱用孔距400mm型，配130钩螺栓2套；G450桥钢柱用孔距630mm型，配165钩螺栓2套。8、部分附加线下锚角钢型号：8.1、NF对向下锚角钢，用于H78支柱，参考图纸（叁化（98）1125-03（HJ2）），材质Q235A，热镀锌，两个为一套，配连接螺栓2套。8.2、NF钢锚角钢，用于G450桥钢柱，代号JL74-89改530型，材质Q235A，热镀锌，改为530型，配165钩螺栓2套。8.3、GW承锚角钢，用于H78支柱，代号JL51-89，材质Q235A，热镀锌，型号4603型，含下锚角钢、拉线角钢及连接螺栓2套。8.4、GW无拉线夹环角钢，用于G450桥钢柱，代号JD02（460）-01-91，材质Q235A，热镀锌，型号460型，配165钩螺栓2套。二、技术要求：1、肩架及锚钢安装高度：1.1、架空地线平肩架及下锚角钢：砼支柱安装于距柱顶100mm处；普通桥钢柱及普通桥锚柱安装在距柱顶100mm处。1.2、跳线肩架：砼支柱跳线肩架安装于距轨面7.3m处，普通桥钢柱和普通桥锚柱跳线肩架安装于距轨面7.1m处，。1.3、回流线肩架：砼支柱安装于距轨面7.5m处，即跳线肩架以上200mm；桥钢柱安装于距轨面7.3m处，即跳线肩架以上200mm。1.4、隧道两侧，回流线肩架因高度差需要顺坡，顺坡后高差不大于每跨500mm。1.5、供电线、加强线肩架合架时采用柱顶安装，架空地线和回流线肩架相对下移约1500mm，其他形式安装高度再另行通知。1.6、轨面高程确定前桥钢柱安装高度基准可参照下表：T型桥梁梁长（m）轨顶至钢柱法兰盘距离（m）324.18第2页共5页243.68203.38163.18122.982、技术注意事项：2.1、附加导线肩架安装符合要求，安装肩架应成水平状态，施工误差为+50mm。2.2、导线在同一截面处只有一股损伤，其损伤深度小于单股直径的1/2时导线可不作处理。2.3、钢芯铝绞线损伤面积为导线部分截面积的5%及以下时，且强度损失小于4%时可不作处理。2.4、导线本身有轻微松散，受力后能复原的变形可不作处理。2.5、铝导线断股...
