一、实验目的1、学习和掌握半加器全加器的工作原理和设计方法
2、熟悉EDA工具QuartusII的使用,能够熟练运用VrilogHDL语言在QuartusII下进行工程开发、调试和仿真
3、掌握组合逻辑电路在QuartusⅡ中的图形输入方法及文本输入方法,掌握层次化设计方法
4、掌握半加器、全加器采用不同的描述方法
二、实验内容1、完成半加器全加器的设计,包括原理图输入,编译、综合、适配、仿真等
并将半加器电路设置成一个硬件符号入库2、建立更高层次的原理图设计,利用1位半加器构成1位全加器,并完成编译、综合、适配、仿真并硬件测试3、采用图形输入法设计1位加法器分别采用图形输入和文本输入方法,设计全加器4、实验报告:详细叙述1位全加法器的设计流程,给出各层次的原理图及其对应的仿真波形图,给出加法器的上时序分析情况,最后给出硬件测试流程和结果
三、实验步骤1、建立一个Project
2、编辑一个VHDL程序,要求用VHDL结构描述的方法设计一个半加器3、对该VHDL程序进行编译,修改错误
4、建立一个波形文件

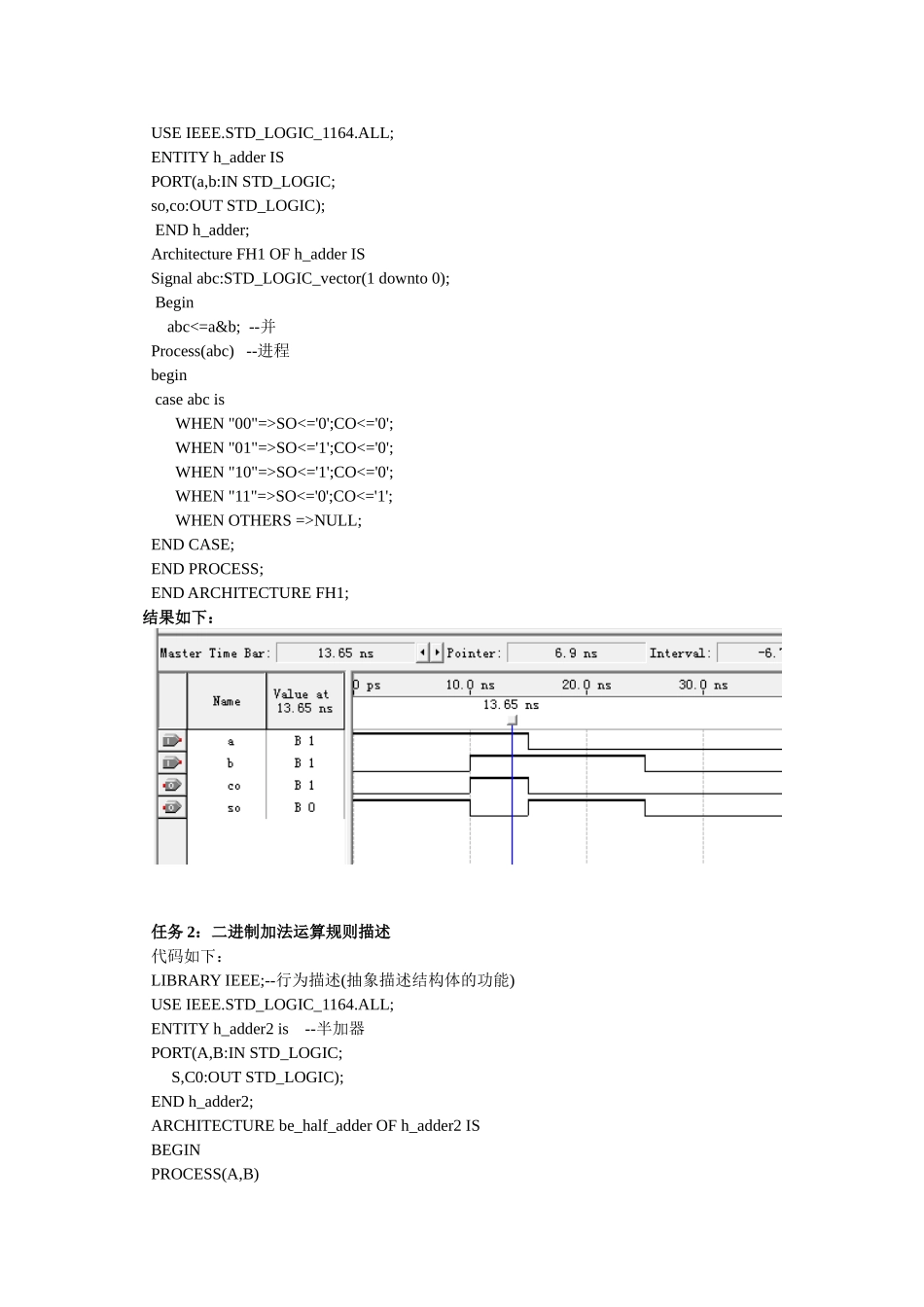

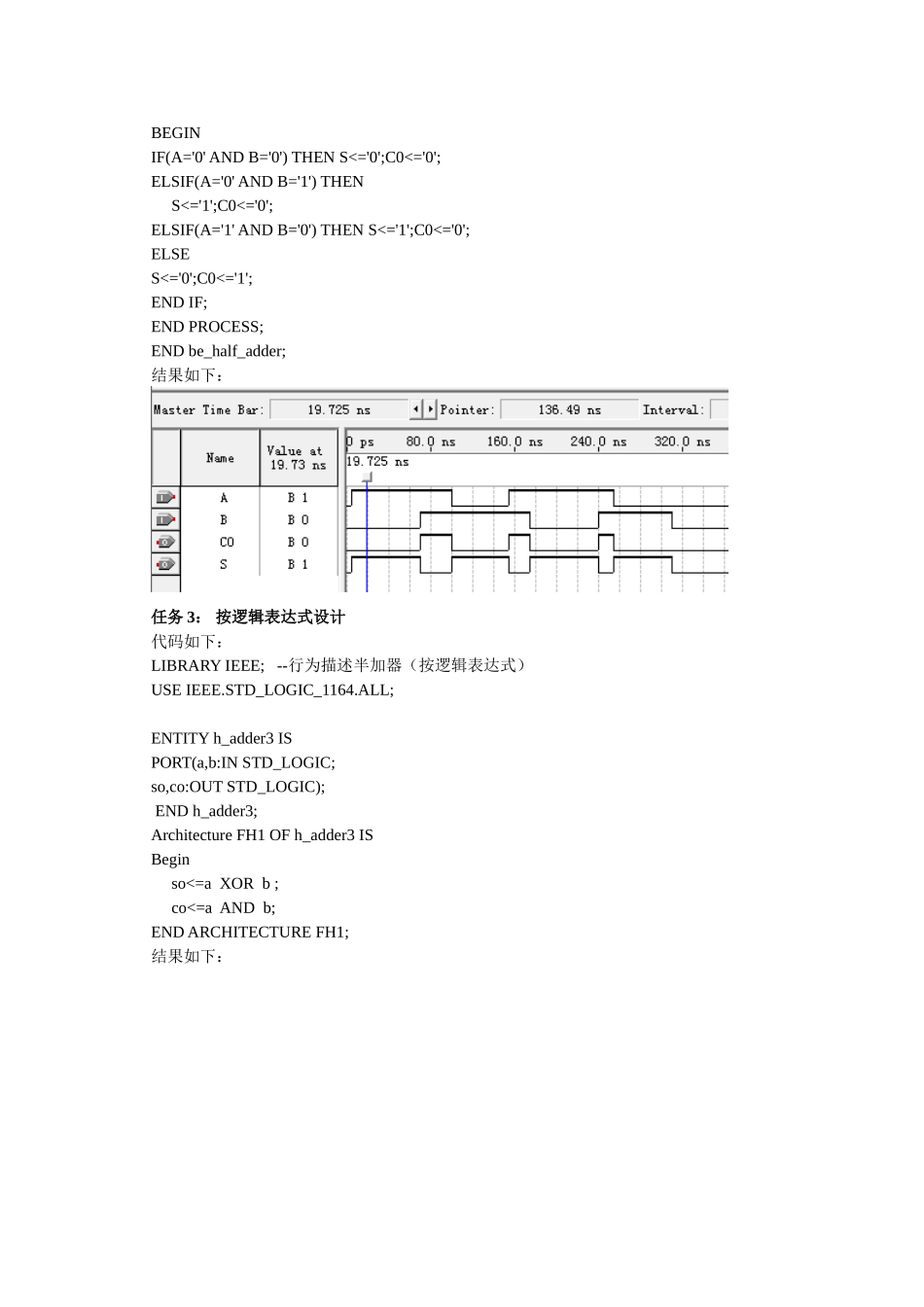

(根据真值表)5、对该VHDL程序进行功能仿真和时序仿真四、实验现象任务1:半加器真值表描述方法代码如下:半加器是只考虑两个加数本身,而不考虑来自低位进位的逻辑电路S=B+ACO=AB代码如下:LIBRARYIEEE;--行为描述半加器逻辑图USEIEEE
STD_LOGIC_1164
ALL;ENTITYh_adderISPORT(a,b:INSTD_LOGIC;so,co:OUTSTD_LOGIC);ENDh_adder;ArchitectureFH1OFh_adderISSignalabc:STD_LOGIC_vector(1downto0);BeginabcSO
