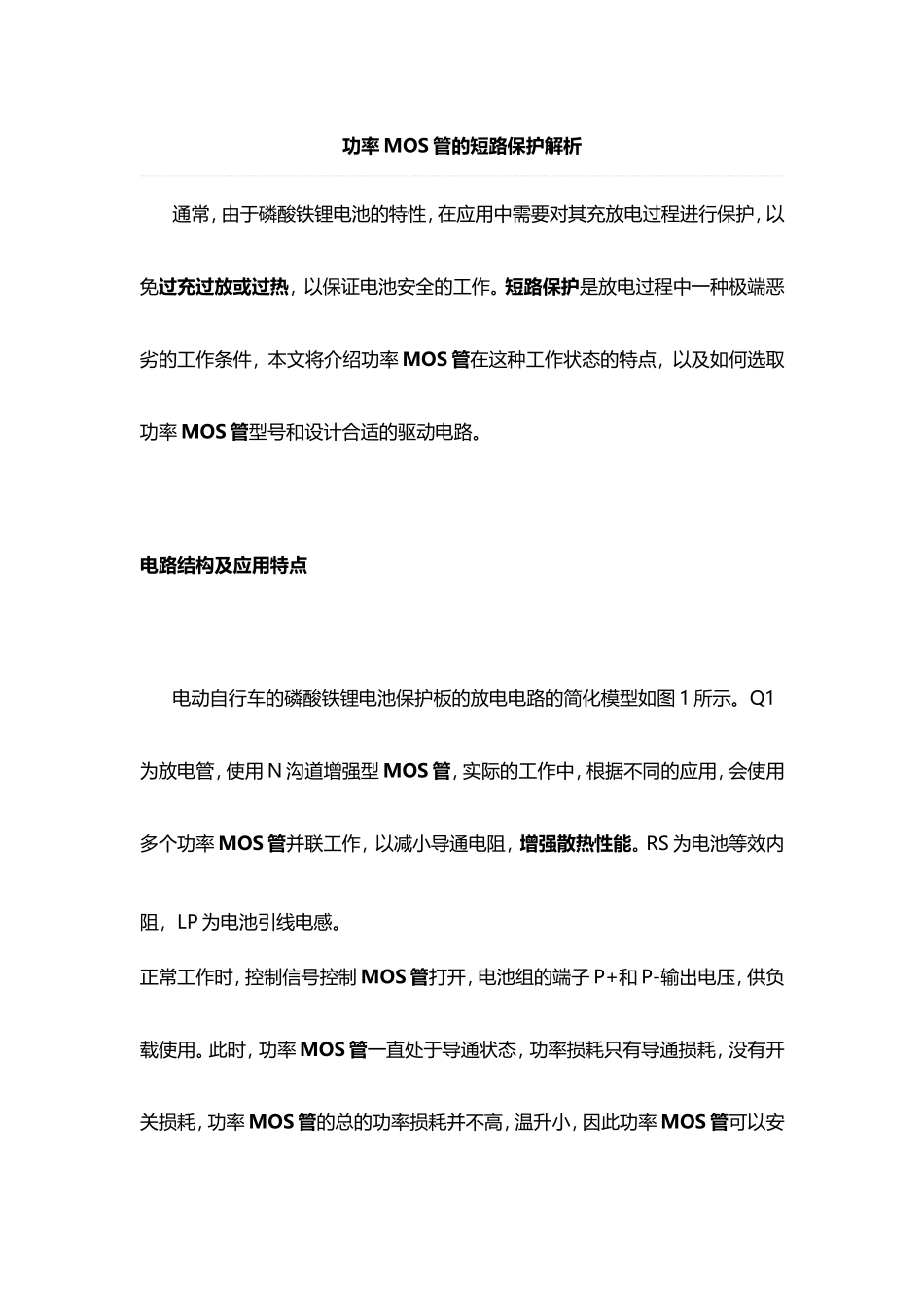

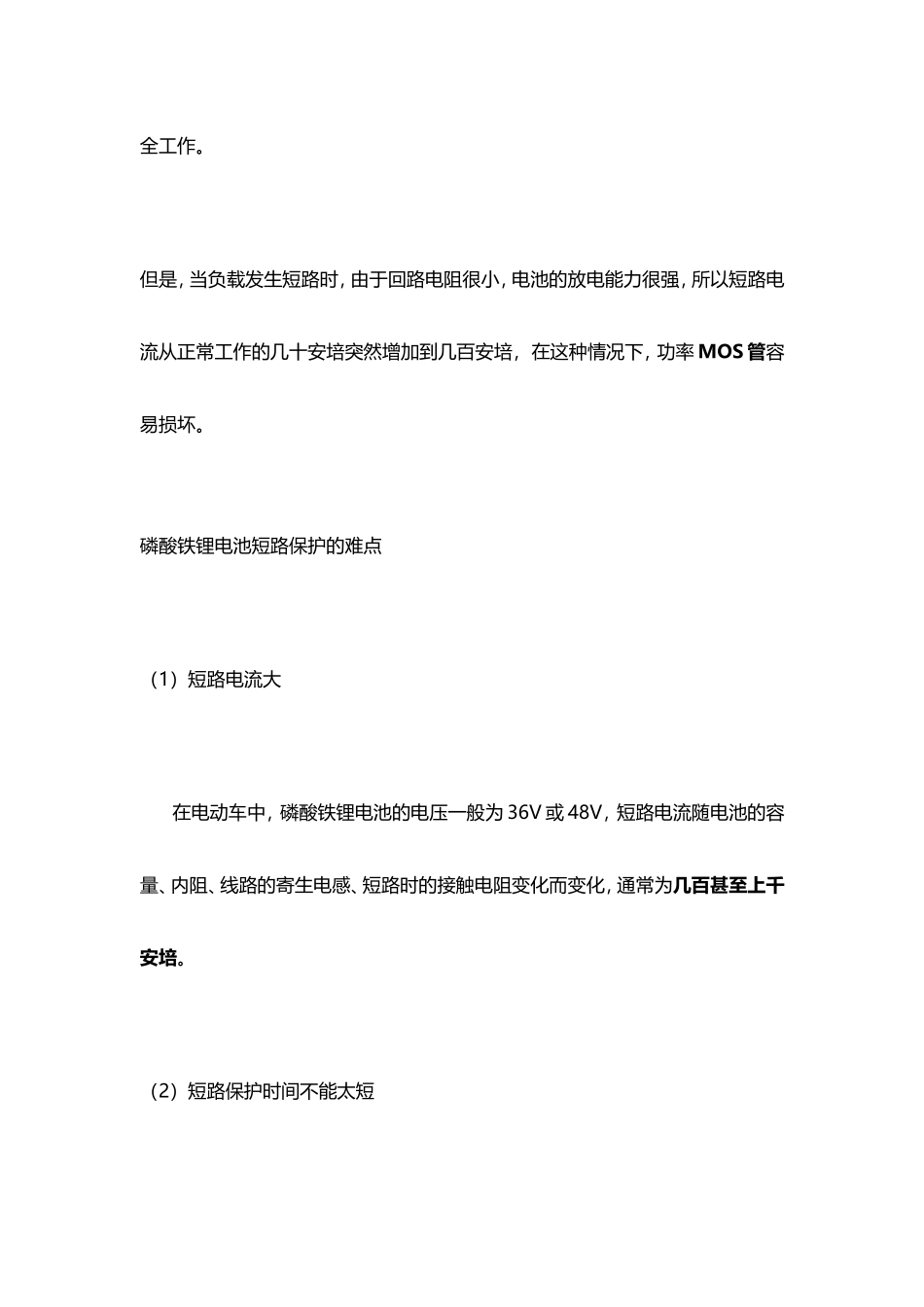

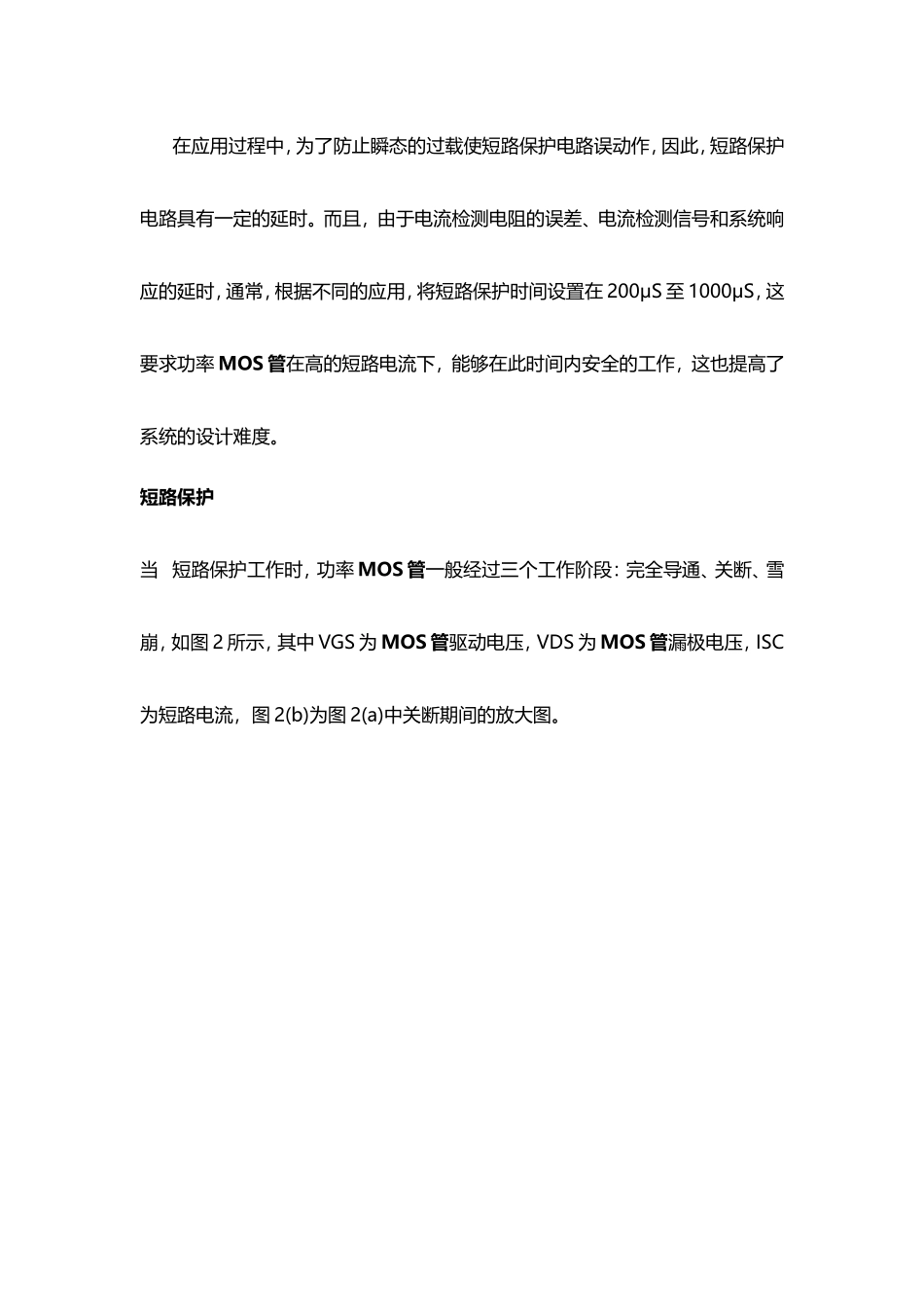

功率MOS管的短路保护解析通常，由于磷酸铁锂电池的特性，在应用中需要对其充放电过程进行保护，以免过充过放或过热，以保证电池安全的工作。短路保护是放电过程中一种极端恶劣的工作条件，本文将介绍功率MOS管在这种工作状态的特点，以及如何选取功率MOS管型号和设计合适的驱动电路。电路结构及应用特点电动自行车的磷酸铁锂电池保护板的放电电路的简化模型如图1所示。Q1为放电管，使用N沟道增强型MOS管，实际的工作中，根据不同的应用，会使用多个功率MOS管并联工作，以减小导通电阻，增强散热性能。RS为电池等效内阻，LP为电池引线电感。正常工作时，控制信号控制MOS管打开，电池组的端子P+和P-输出电压，供负载使用。此时，功率MOS管一直处于导通状态，功率损耗只有导通损耗，没有开关损耗，功率MOS管的总的功率损耗并不高，温升小，因此功率MOS管可以安全工作。但是，当负载发生短路时，由于回路电阻很小，电池的放电能力很强，所以短路电流从正常工作的几十安培突然增加到几百安培，在这种情况下，功率MOS管容易损坏。磷酸铁锂电池短路保护的难点（1）短路电流大在电动车中，磷酸铁锂电池的电压一般为36V或48V，短路电流随电池的容量、内阻、线路的寄生电感、短路时的接触电阻变化而变化，通常为几百甚至上千安培。（2）短路保护时间不能太短在应用过程中，为了防止瞬态的过载使短路保护电路误动作，因此，短路保护电路具有一定的延时。而且，由于电流检测电阻的误差、电流检测信号和系统响应的延时，通常，根据不同的应用，将短路保护时间设置在200μS至1000μS，这要求功率MOS管在高的短路电流下，能够在此时间内安全的工作，这也提高了系统的设计难度。短路保护当短路保护工作时，功率MOS管一般经过三个工作阶段：完全导通、关断、雪崩，如图2所示，其中VGS为MOS管驱动电压，VDS为MOS管漏极电压，ISC为短路电流，图2(b)为图2(a)中关断期间的放大图。图2：短路过程。(a)完全导通阶段；(b)关断和雪崩阶段。（1）完全导通阶段如图2(a)所示，短路刚发生时，MOS管处于完全导通状态，电流迅速上升至最大电流，在这个过程，功率MOS管承受的功耗为PON=ISC2*RDS(on)，所以具有较小RDS(on)的MOS管功耗较低。功率MOS管的跨导Gfs也会影响功率MOS管的导通损耗。当MOS管的Gfs较小且短路电流很大时，MOS管将工作在饱和区，其饱和导通压降很大，如图3所示，MOS管的VDS(ON)在短路时达到14.8V，MOS管功耗会很大，从而导致MOS管因过功耗而失效。如果MOS管没有工作在饱和区，则其导通压降应该只有几伏，如图2(a)中的VDS所示。图3：低跨导MOS管的导通阶段（2）关断阶段如图2(b)所示，保护电路工作后，开始将MOS管关断，在关断过程中MOS管消耗的功率为POFF=V*I，由于关断时电压和电流都很高，所以功率很大，通常会达到几千瓦以上，因此MOS管很容易因瞬间过功率而损坏。同时，MOS管在关断期间处于饱和区，容易发生各单元间的热不平衡从而导致MOSFET提前失效。提高关断的速度，可以减小关断损耗，但这会产生另外的问题。MOS管的等效电路如图4所示，其包含了一个寄生的三极管。在MOS管短路期间，电流全部通过MOS管沟道流过，当MOS管快速关断时，其部分电流会经过Rb流过，从而增加三极管的基极电压，使寄生三极管导通，MOS管提前失效。因此，要选取合适的关断速度。由于不同MOS管承受的关断速率不同，需要通过实际的测试来设置合适的关断速度。图4：MOS管等效电路图5(a)为快速关断波形，关断时通过三极管快速将栅极电荷放掉从而快速关断MOS管，图5(b)为慢速关断电路，在回路中串一只电阻来控制放电速度，增加电阻可以减缓关断速度。图5：功率MOS管关断电路。(a)快速关断电路；(b)慢速关断电路。
