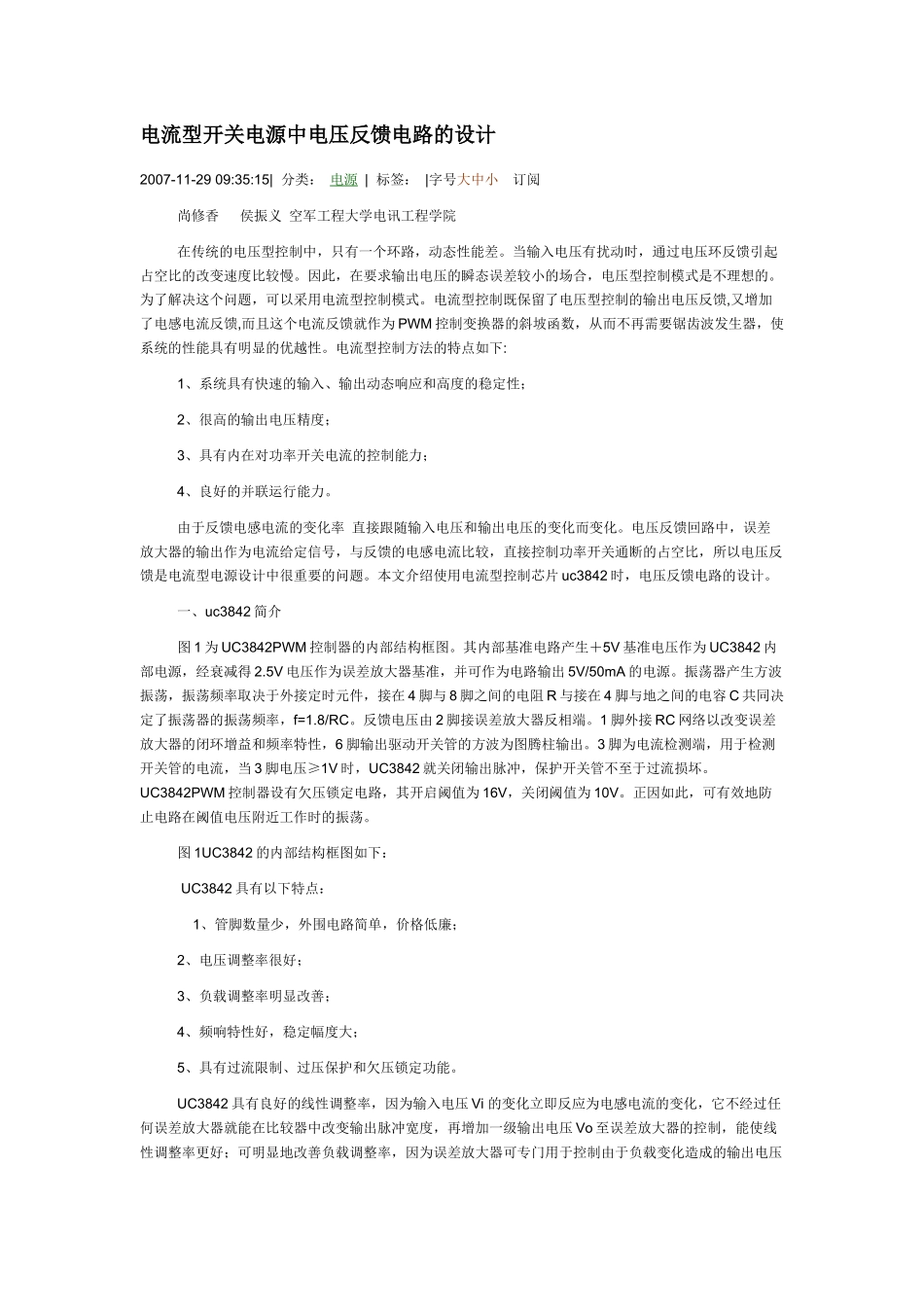

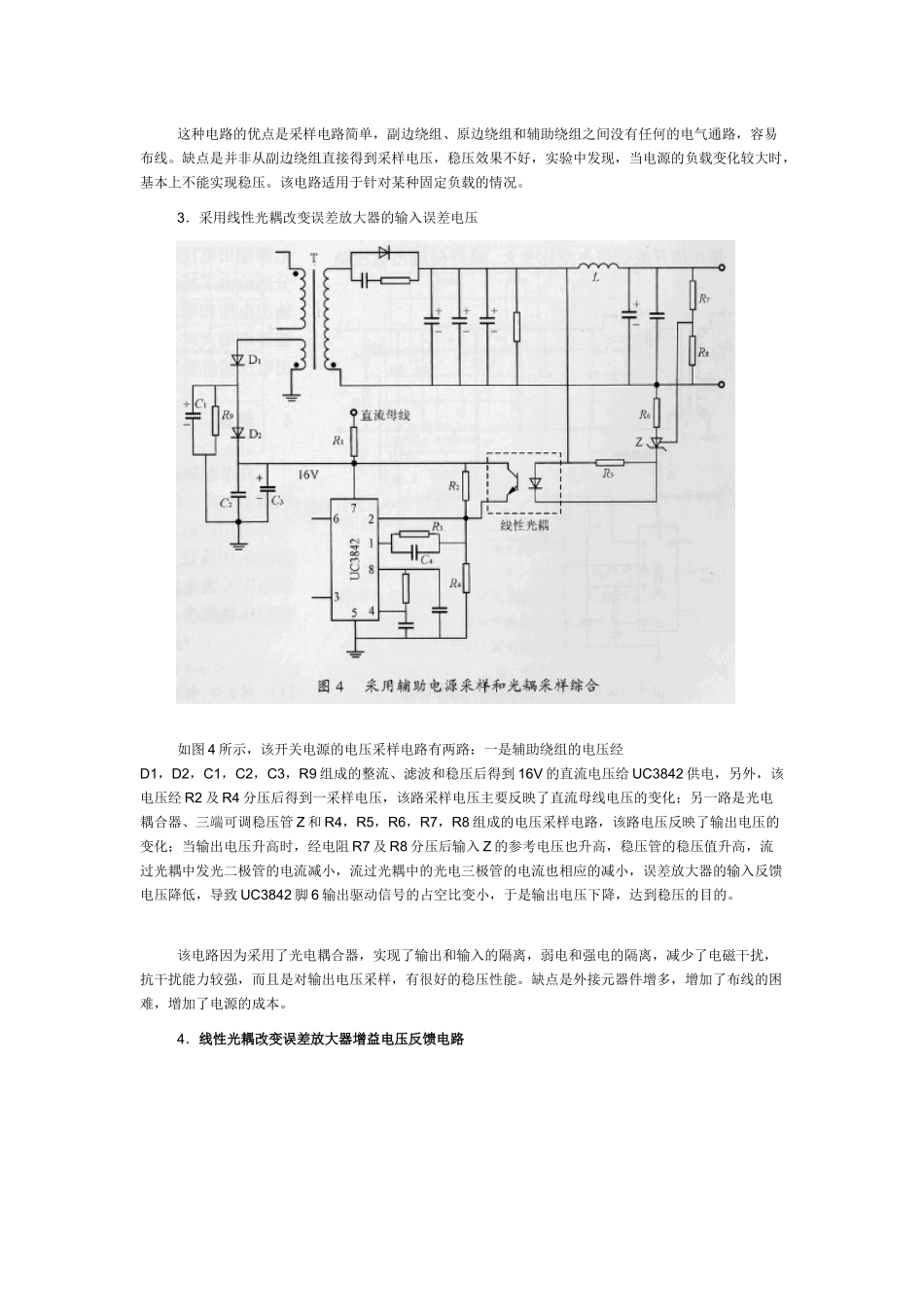

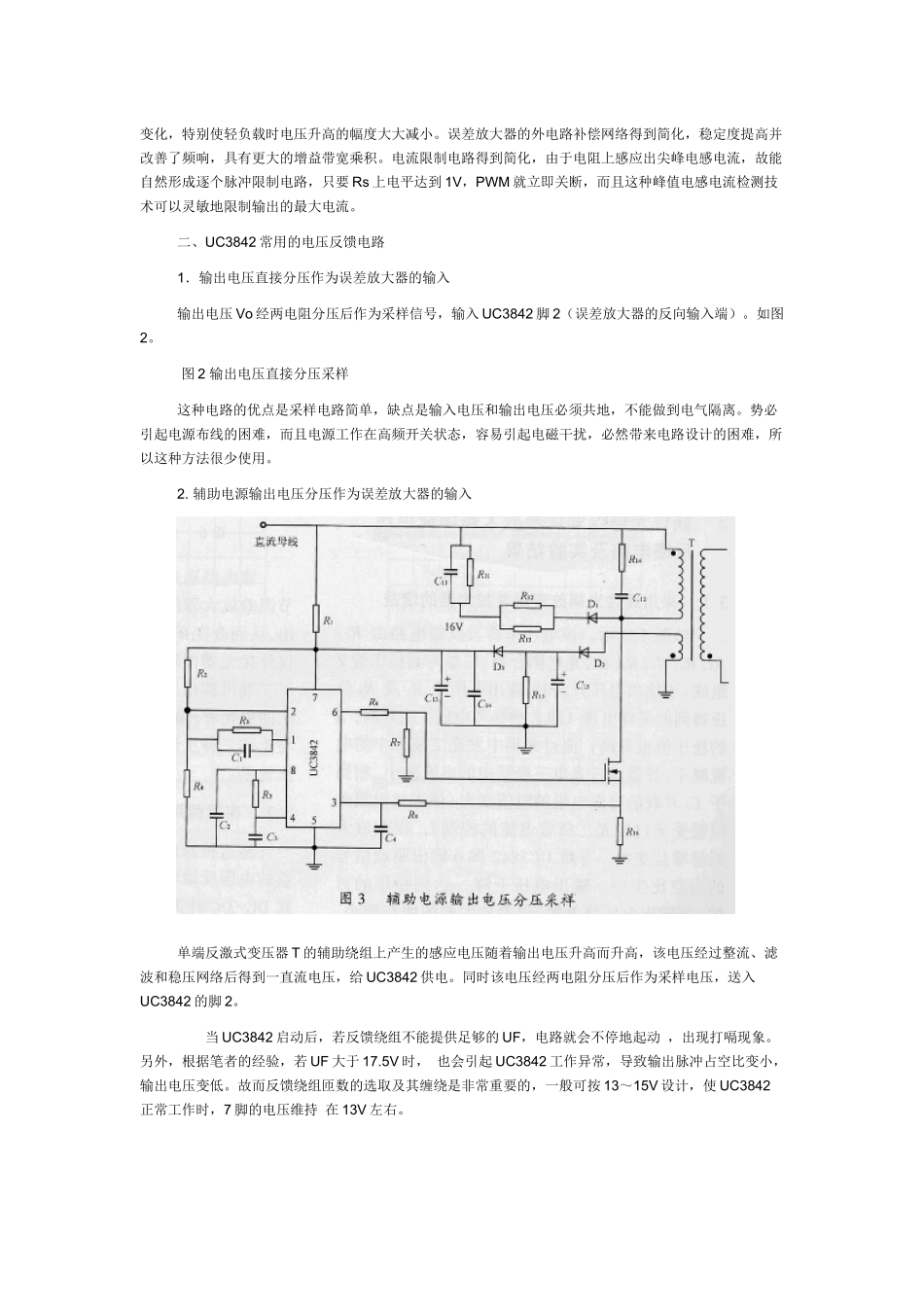

电流型开关电源中电压反馈电路的设计2007-11-2909:35:15|分类：电源|标签：|字号大中小订阅尚修香侯振义空军工程大学电讯工程学院在传统的电压型控制中，只有一个环路，动态性能差。当输入电压有扰动时，通过电压环反馈引起占空比的改变速度比较慢。因此，在要求输出电压的瞬态误差较小的场合，电压型控制模式是不理想的。为了解决这个问题，可以采用电流型控制模式。电流型控制既保留了电压型控制的输出电压反馈,又增加了电感电流反馈,而且这个电流反馈就作为PWM控制变换器的斜坡函数，从而不再需要锯齿波发生器，使系统的性能具有明显的优越性。电流型控制方法的特点如下:1、系统具有快速的输入、输出动态响应和高度的稳定性；2、很高的输出电压精度；3、具有内在对功率开关电流的控制能力；4、良好的并联运行能力。由于反馈电感电流的变化率直接跟随输入电压和输出电压的变化而变化。电压反馈回路中，误差放大器的输出作为电流给定信号，与反馈的电感电流比较，直接控制功率开关通断的占空比，所以电压反馈是电流型电源设计中很重要的问题。本文介绍使用电流型控制芯片uc3842时，电压反馈电路的设计。一、uc3842简介图1为UC3842PWM控制器的内部结构框图。其内部基准电路产生＋5V基准电压作为UC3842内部电源，经衰减得2.5V电压作为误差放大器基准，并可作为电路输出5V/50mA的电源。振荡器产生方波振荡，振荡频率取决于外接定时元件，接在4脚与8脚之间的电阻R与接在4脚与地之间的电容C共同决定了振荡器的振荡频率，f=1.8/RC。反馈电压由2脚接误差放大器反相端。1脚外接RC网络以改变误差放大器的闭环增益和频率特性，6脚输出驱动开关管的方波为图腾柱输出。3脚为电流检测端，用于检测开关管的电流，当3脚电压≥1V时，UC3842就关闭输出脉冲，保护开关管不至于过流损坏。UC3842PWM控制器设有欠压锁定电路，其开启阈值为16V，关闭阈值为10V。正因如此，可有效地防止电路在阈值电压附近工作时的振荡。图1UC3842的内部结构框图如下：UC3842具有以下特点：1、管脚数量少，外围电路简单，价格低廉；2、电压调整率很好；3、负载调整率明显改善；4、频响特性好，稳定幅度大；5、具有过流限制、过压保护和欠压锁定功能。UC3842具有良好的线性调整率，因为输入电压Vi的变化立即反应为电感电流的变化，它不经过任何误差放大器就能在比较器中改变输出脉冲宽度，再增加一级输出电压Vo至误差放大器的控制，能使线性调整率更好；可明显地改善负载调整率，因为误差放大器可专门用于控制由于负载变化造成的输出电压变化，特别使轻负载时电压升高的幅度大大减小。误差放大器的外电路补偿网络得到简化，稳定度提高并改善了频响，具有更大的增益带宽乘积。电流限制电路得到简化，由于电阻上感应出尖峰电感电流，故能自然形成逐个脉冲限制电路，只要Rs上电平达到1V，PWM就立即关断，而且这种峰值电感电流检测技术可以灵敏地限制输出的最大电流。二、UC3842常用的电压反馈电路1．输出电压直接分压作为误差放大器的输入输出电压Vo经两电阻分压后作为采样信号，输入UC3842脚2（误差放大器的反向输入端）。如图2。图2输出电压直接分压采样这种电路的优点是采样电路简单，缺点是输入电压和输出电压必须共地，不能做到电气隔离。势必引起电源布线的困难，而且电源工作在高频开关状态，容易引起电磁干扰，必然带来电路设计的困难，所以这种方法很少使用。2.辅助电源输出电压分压作为误差放大器的输入单端反激式变压器T的辅助绕组上产生的感应电压随着输出电压升高而升高，该电压经过整流、滤波和稳压网络后得到一直流电压，给UC3842供电。同时该电压经两电阻分压后作为采样电压，送入UC3842的脚2。当UC3842启动后，若反馈绕组不能提供足够的UF，电路就会不停地起动，出现打嗝现象。另外，根据笔者的经验，若UF大于17.5V时，也会引起UC3842工作异常，导致输出脉冲占空比变小，输出电压变低。故而反馈绕组匝数的选取及其缠绕是非常重要的，一般可按13～15V设计，使UC3842正常工作时，7脚的电压维持在13V左右。这种电路的优点是采样电路简单，副边绕组、原边绕组和辅助绕组之间没有任何的电气通路，容易布线。缺点是...
