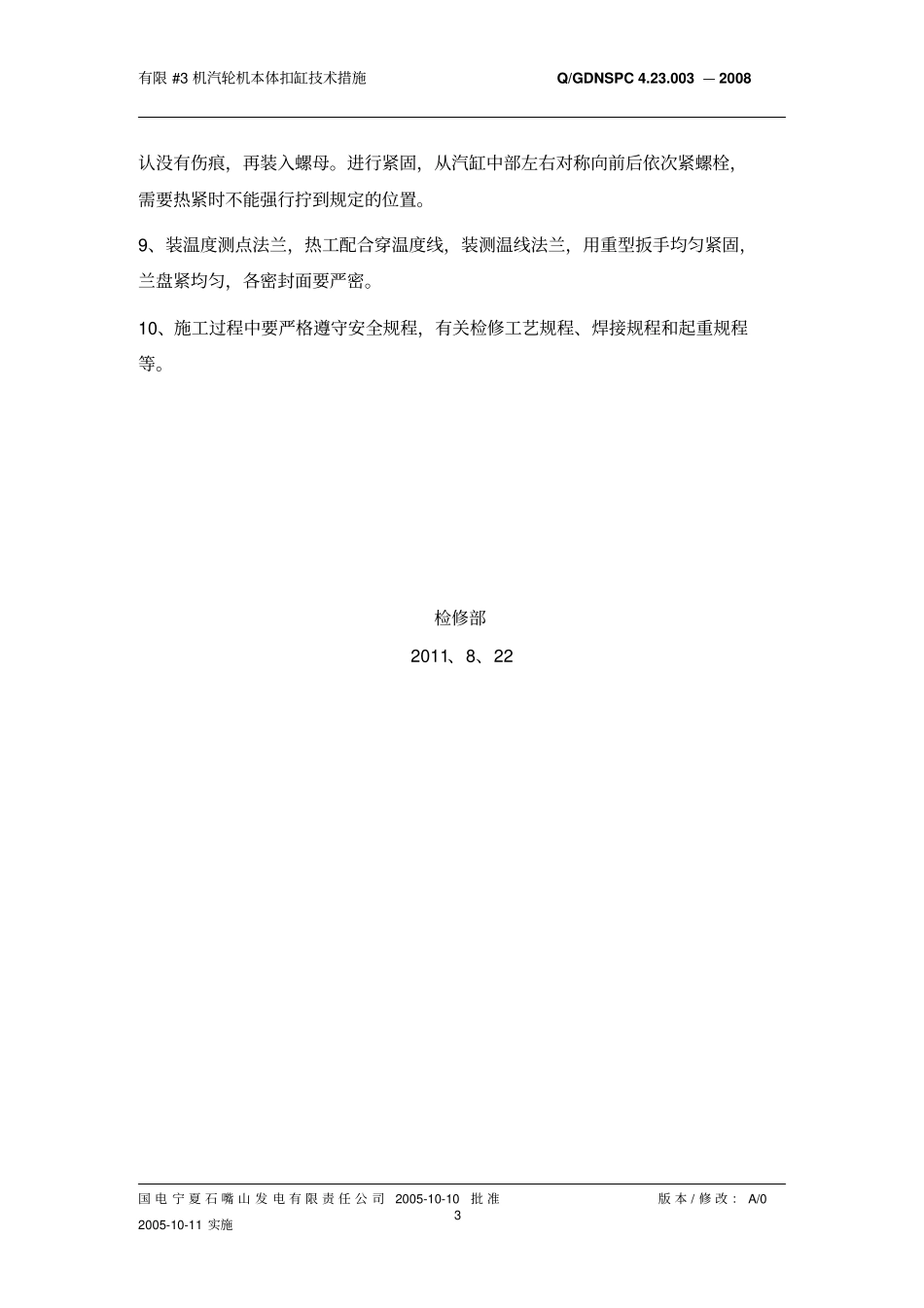

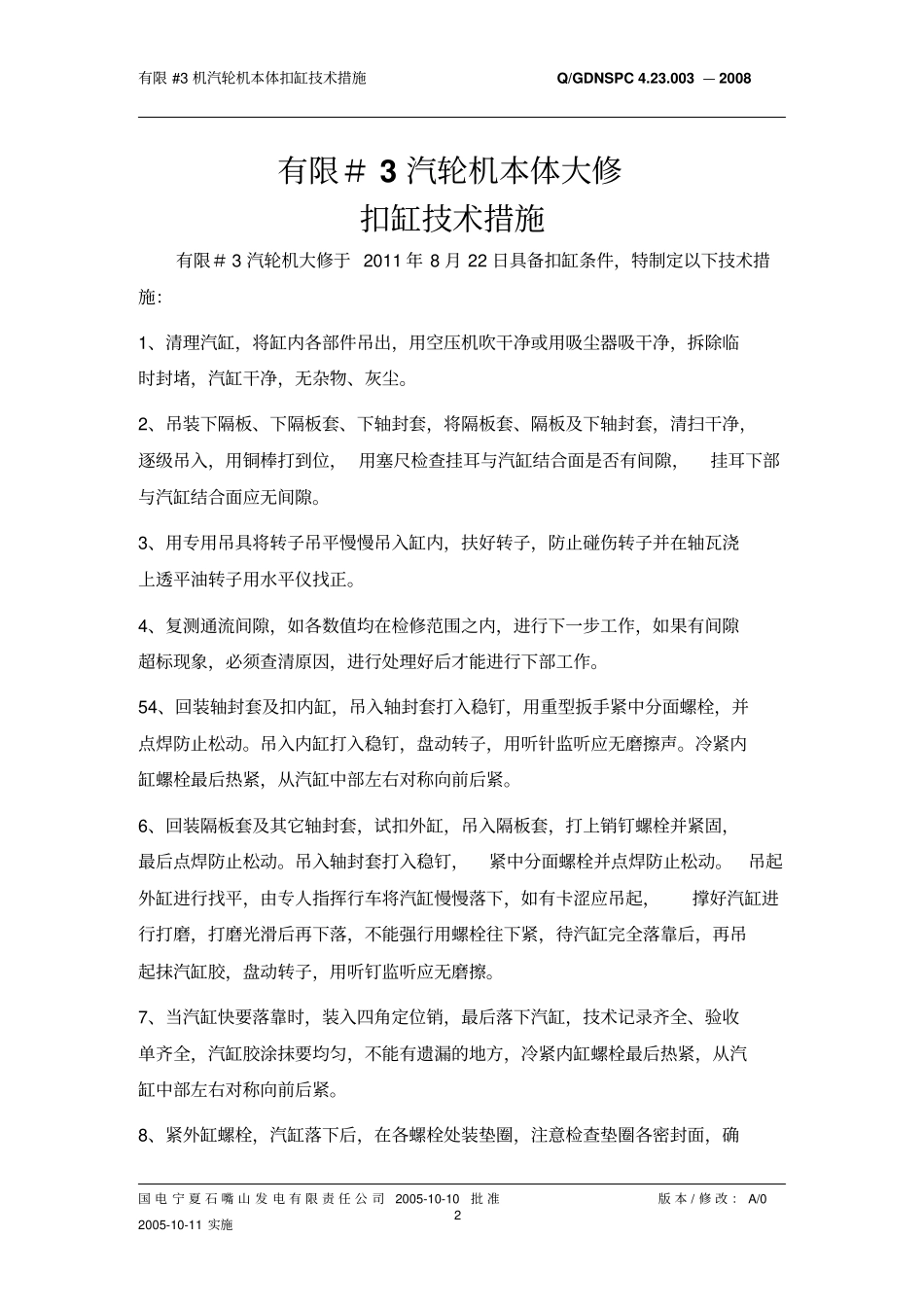

国电石嘴山发电公司企业标准版本/修改：Q/GDNSPCQ/GDNSPC4.23.003—2008有限#3汽轮机大修扣缸技术措施批准：审核：编写：马海民检修部2008-08-01发布2008-08-01实施有限#3机汽轮机本体扣缸技术措施Q/GDNSPC4.23.003—2008国电宁夏石嘴山发电有限责任公司2005-10-10批准版本/修改：A/02005-10-11实施2有限＃3汽轮机本体大修扣缸技术措施有限＃3汽轮机大修于2011年8月22日具备扣缸条件，特制定以下技术措施：1、清理汽缸，将缸内各部件吊出，用空压机吹干净或用吸尘器吸干净，拆除临时封堵，汽缸干净，无杂物、灰尘。2、吊装下隔板、下隔板套、下轴封套，将隔板套、隔板及下轴封套，清扫干净，逐级吊入，用铜棒打到位，用塞尺检查挂耳与汽缸结合面是否有间隙，挂耳下部与汽缸结合面应无间隙。3、用专用吊具将转子吊平慢慢吊入缸内，扶好转子，防止碰伤转子并在轴瓦浇上透平油转子用水平仪找正。4、复测通流间隙，如各数值均在检修范围之内，进行下一步工作，如果有间隙超标现象，必须查清原因，进行处理好后才能进行下部工作。54、回装轴封套及扣内缸，吊入轴封套打入稳钉，用重型扳手紧中分面螺栓，并点焊防止松动。吊入内缸打入稳钉，盘动转子，用听针监听应无磨擦声。冷紧内缸螺栓最后热紧，从汽缸中部左右对称向前后紧。6、回装隔板套及其它轴封套，试扣外缸，吊入隔板套，打上销钉螺栓并紧固，最后点焊防止松动。吊入轴封套打入稳钉，紧中分面螺栓并点焊防止松动。吊起外缸进行找平，由专人指挥行车将汽缸慢慢落下，如有卡涩应吊起，撑好汽缸进行打磨，打磨光滑后再下落，不能强行用螺栓往下紧，待汽缸完全落靠后，再吊起抹汽缸胶，盘动转子，用听钉监听应无磨擦。7、当汽缸快要落靠时，装入四角定位销，最后落下汽缸，技术记录齐全、验收单齐全，汽缸胶涂抹要均匀，不能有遗漏的地方，冷紧内缸螺栓最后热紧，从汽缸中部左右对称向前后紧。8、紧外缸螺栓，汽缸落下后，在各螺栓处装垫圈，注意检查垫圈各密封面，确有限#3机汽轮机本体扣缸技术措施Q/GDNSPC4.23.003—2008国电宁夏石嘴山发电有限责任公司2005-10-10批准版本/修改：A/02005-10-11实施3认没有伤痕，再装入螺母。进行紧固，从汽缸中部左右对称向前后依次紧螺栓，需要热紧时不能强行拧到规定的位置。9、装温度测点法兰，热工配合穿温度线，装测温线法兰，用重型扳手均匀紧固，兰盘紧均匀，各密封面要严密。10、施工过程中要严格遵守安全规程，有关检修工艺规程、焊接规程和起重规程等。检修部2011、8、22
