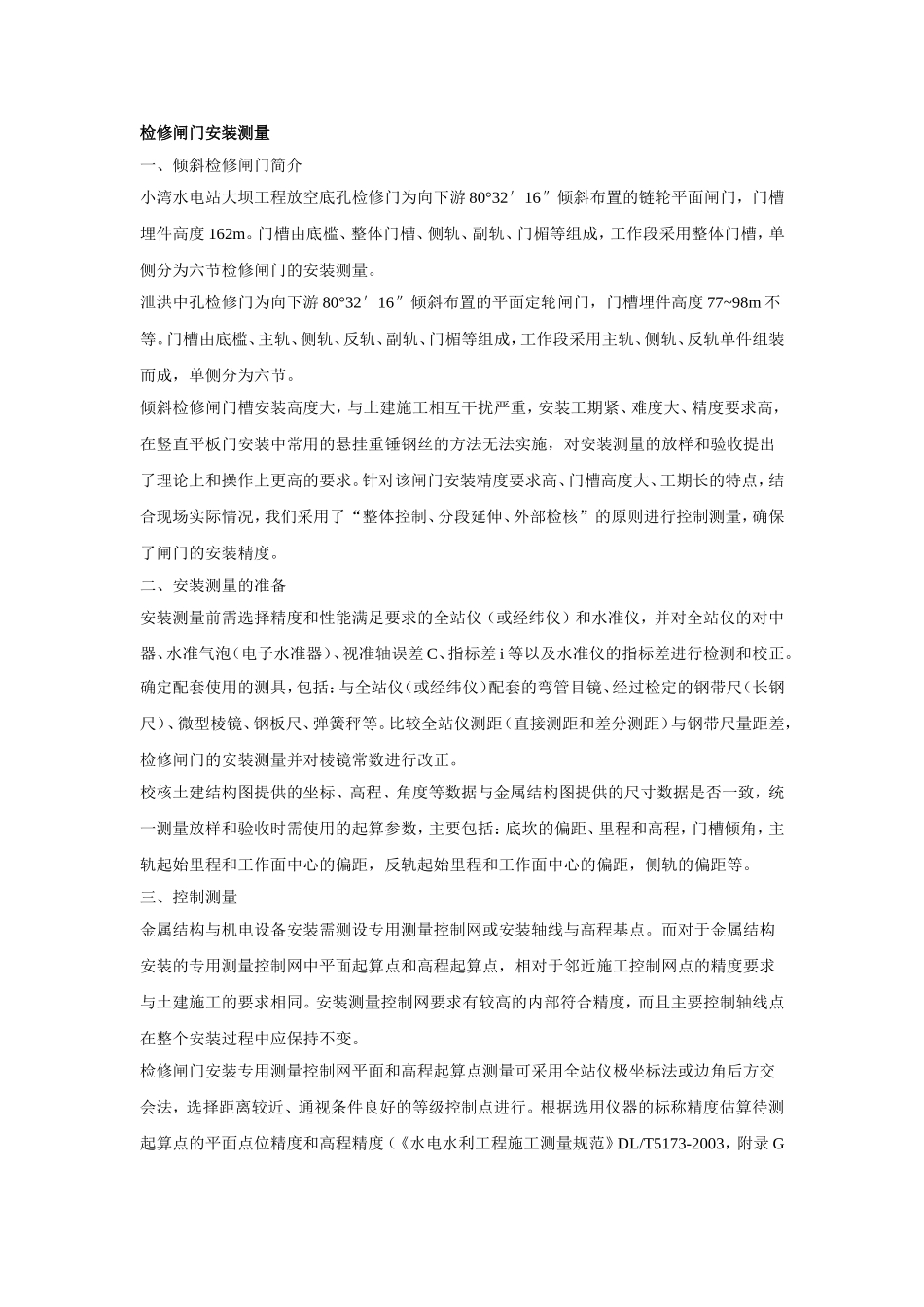

检修闸门安装测量一、倾斜检修闸门简介小湾水电站大坝工程放空底孔检修门为向下游80°32′16″倾斜布置的链轮平面闸门，门槽埋件高度162m。门槽由底槛、整体门槽、侧轨、副轨、门楣等组成，工作段采用整体门槽，单侧分为六节检修闸门的安装测量。泄洪中孔检修门为向下游80°32′16″倾斜布置的平面定轮闸门，门槽埋件高度77~98m不等。门槽由底槛、主轨、侧轨、反轨、副轨、门楣等组成，工作段采用主轨、侧轨、反轨单件组装而成，单侧分为六节。倾斜检修闸门槽安装高度大，与土建施工相互干扰严重，安装工期紧、难度大、精度要求高，在竖直平板门安装中常用的悬挂重锤钢丝的方法无法实施，对安装测量的放样和验收提出了理论上和操作上更高的要求。针对该闸门安装精度要求高、门槽高度大、工期长的特点，结合现场实际情况，我们采用了“整体控制、分段延伸、外部检核”的原则进行控制测量，确保了闸门的安装精度。二、安装测量的准备安装测量前需选择精度和性能满足要求的全站仪（或经纬仪）和水准仪，并对全站仪的对中器、水准气泡（电子水准器）、视准轴误差C、指标差i等以及水准仪的指标差进行检测和校正。确定配套使用的测具，包括：与全站仪（或经纬仪）配套的弯管目镜、经过检定的钢带尺（长钢尺）、微型棱镜、钢板尺、弹簧秤等。比较全站仪测距（直接测距和差分测距）与钢带尺量距差，检修闸门的安装测量并对棱镜常数进行改正。校核土建结构图提供的坐标、高程、角度等数据与金属结构图提供的尺寸数据是否一致，统一测量放样和验收时需使用的起算参数，主要包括：底坎的偏距、里程和高程，门槽倾角，主轨起始里程和工作面中心的偏距，反轨起始里程和工作面中心的偏距，侧轨的偏距等。三、控制测量金属结构与机电设备安装需测设专用测量控制网或安装轴线与高程基点。而对于金属结构安装的专用测量控制网中平面起算点和高程起算点，相对于邻近施工控制网点的精度要求与土建施工的要求相同。安装测量控制网要求有较高的内部符合精度，而且主要控制轴线点在整个安装过程中应保持不变。检修闸门安装专用测量控制网平面和高程起算点测量可采用全站仪极坐标法或边角后方交会法，选择距离较近、通视条件良好的等级控制点进行。根据选用仪器的标称精度估算待测起算点的平面点位精度和高程精度（《水电水利工程施工测量规范》DL/T5173-2003，附录G和附录H），检修闸门的安装测量以满足规范“相对于邻近等级控制点的点位（平面和高程）限差为±10mm”的要求。为确保成果的可靠性，一般观测两组角度，距离和高差采用正倒镜往返测。如图1所示。图1闸门安装专用测量控制网一般布设在底板上。在测设控制网前，需利用起算点对闸门附近的已浇筑混凝土或与闸门连接的孔身钢衬的结构尺寸（包括偏距、里程、高程）进行复核，根据偏差情况调整起算点坐标和高程，以使闸门安装后能与已浇筑混凝土或孔身钢衬平顺连接。闸门安装专用测量控制网一般布设成矩形网或正交轴线网或由它们组成的混合网，采用方向交会法和差分测距或钢尺量进行，并利用控制网几何图形关系校核各网点间相对误差，以获得专用控制网较高的内部符合精度。如图2所示。图2为叙述方便，下面以2#放空底孔检修门安装测量为例进行说明。四、2#放空底孔检修门（下同）安装控制测量如图3所示。在检修门底槛上游的孔中心线附近底板上选取起算基准点D1，做标记并在其上架设棱镜。在等级控制点“望江亭”上架设全站仪采用双已知方向极坐标法两测回测设基准点D1三维坐标，距离和高差采用正倒镜往返观测。使用全站仪的测距标称精度为ms=2mm+2mm/km*D，检修闸门的安装测量测角精度为2″，实际作业的斜距S≤430m（取S=430m进行计算），则：MP=±＝±5.0mm（1）Mh＝＝±4.4mm（2）式中：α=6°，D=427.6m，R=6369km，mi＝mv＝±1mm，mk＝0.03。满足规范“相对于邻近等级控制点的点位（平面和高程）限差为±10mm”的要求。图3在专用控制网起算基准点D1上架设全站仪，后视“望江亭”，用正倒镜分中法精确测设出放空底孔中心线或其平行线，并分别在距D1点约6m（距底槛门槽下游边约0.5m）和16m的方向线上做主轴线控制点D2和D3，如图4所示。图4当底槛二...
