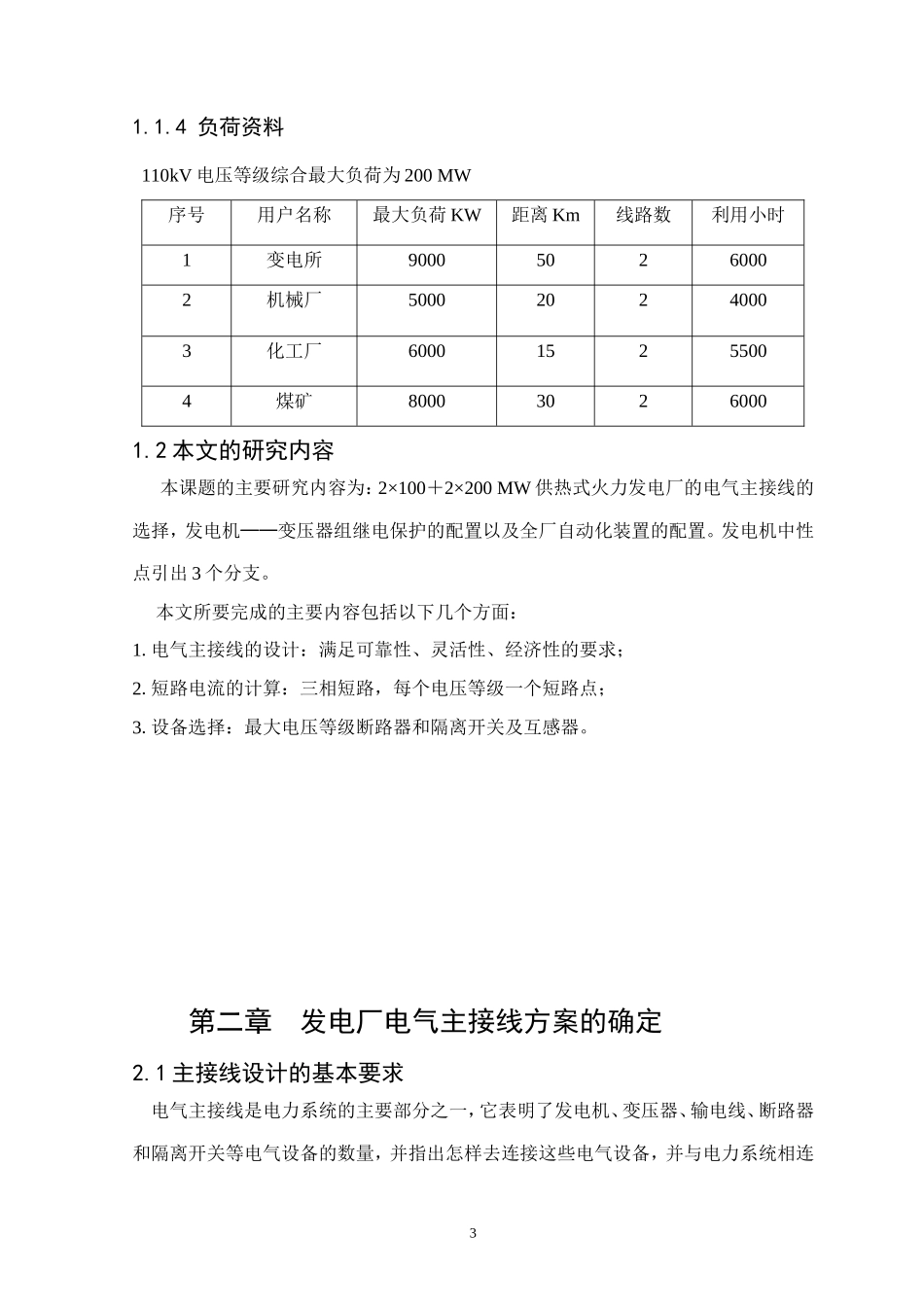

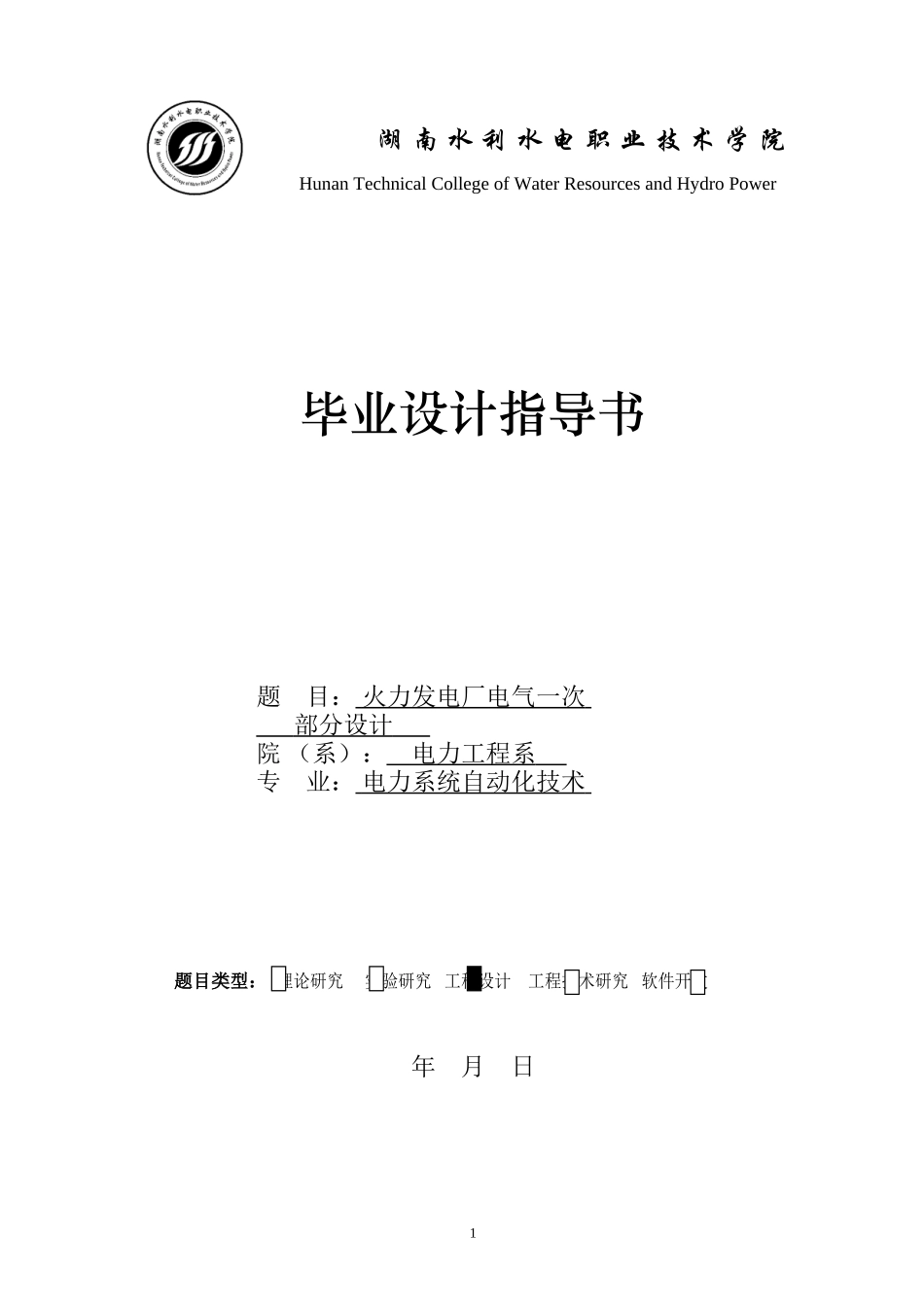

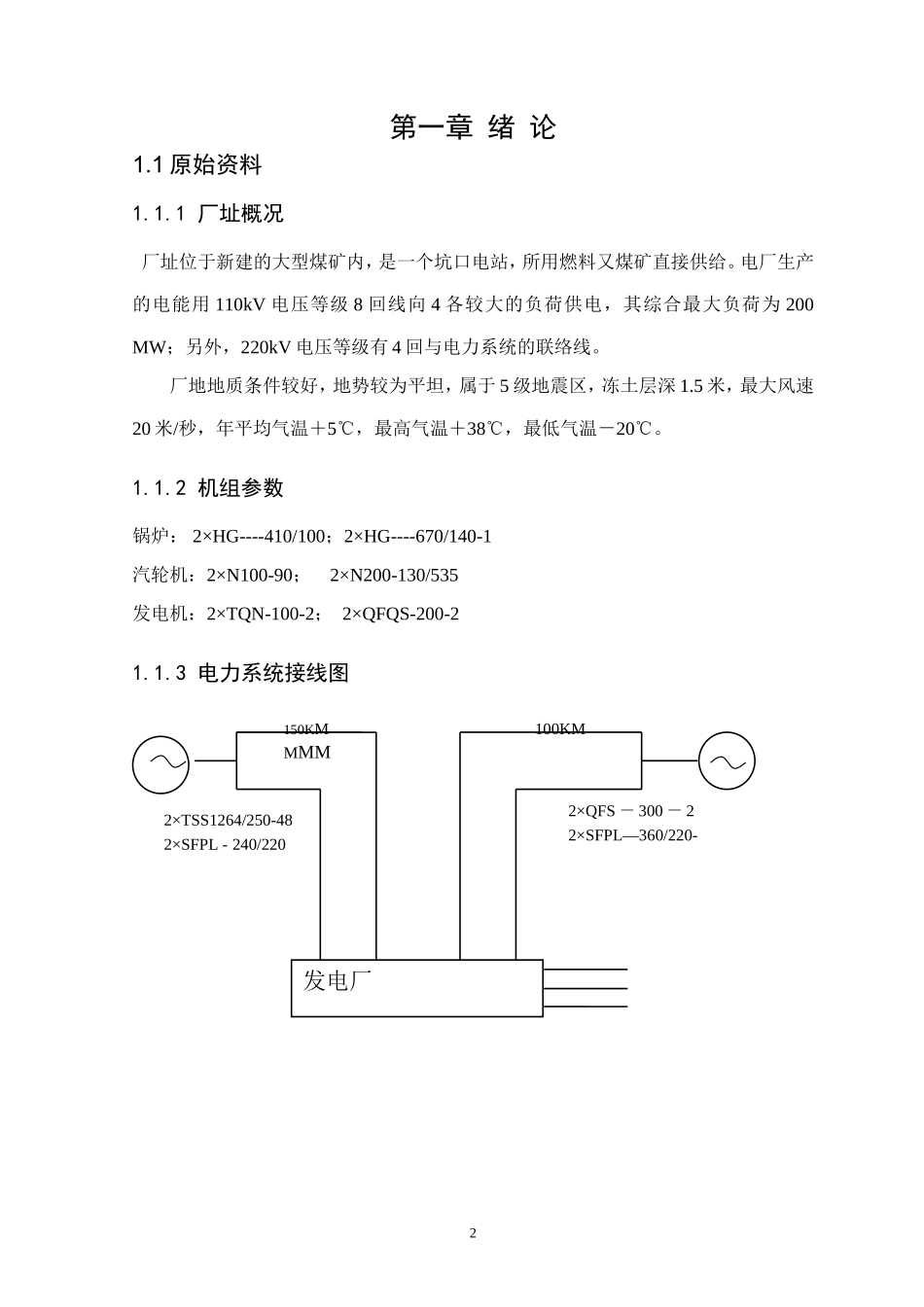

湖南水利水电职业技术学院HunanTechnicalCollegeofWaterResourcesandHydroPower毕业设计指导书题目：火力发电厂电气一次部分设计院（系）：电力工程系专业：电力系统自动化技术题目类型：理论研究实验研究工程设计工程技术研究软件开发年月日1第一章绪论1.1原始资料1.1.1厂址概况厂址位于新建的大型煤矿内，是一个坑口电站，所用燃料又煤矿直接供给。电厂生产的电能用110kV电压等级8回线向4各较大的负荷供电，其综合最大负荷为200MW；另外，220kV电压等级有4回与电力系统的联络线。厂地地质条件较好，地势较为平坦，属于5级地震区，冻土层深1.5米，最大风速20米/秒，年平均气温＋5℃，最高气温＋38℃，最低气温－20℃。1.1.2机组参数锅炉：2×HG----410/100；2×HG----670/140-1汽轮机：2×N100-90；2×N200-130/535发电机：2×TQN-100-2；2×QFQS-200-21.1.3电力系统接线图100KM150KMMMM2×TSS1264/250-482×SFPL-240/2202×QFS－300－22×SFPL—360/220-发电厂21.1.4负荷资料110kV电压等级综合最大负荷为200MW序号用户名称最大负荷KW距离Km线路数利用小时1变电所900050260002机械厂500020240003化工厂600015255004煤矿800030260001.2本文的研究内容本课题的主要研究内容为：2×100＋2×200MW供热式火力发电厂的电气主接线的选择，发电机——变压器组继电保护的配置以及全厂自动化装置的配置。发电机中性点引出3个分支。本文所要完成的主要内容包括以下几个方面：1.电气主接线的设计：满足可靠性、灵活性、经济性的要求；2.短路电流的计算：三相短路，每个电压等级一个短路点；3.设备选择：最大电压等级断路器和隔离开关及互感器。第二章发电厂电气主接线方案的确定2.1主接线设计的基本要求电气主接线是电力系统的主要部分之一，它表明了发电机、变压器、输电线、断路器和隔离开关等电气设备的数量，并指出怎样去连接这些电气设备，并与电力系统相连3接，进而完成发电、变电、输电和配电任务。主接线的确定与电力系统的安全、稳定、灵活和经济地运行，以及对电厂和变电所的电气设备选择、配电装置的布置、继电保护及控制方式的确定都有密切的联系。由于发电、变电和输配电是同时完成的，所以主接线的设计好坏对发电厂、变电所和负荷的正常运行都有影响。因此主接线的设计必须满足以下条件：（1）保证必要的供电可靠性和电能质量安全可靠是电力生产的首要任务，保证供电的可靠性和电能质量是对主接线最基本的要求，包括：①应考虑在长期运行中所积累的经验，并在设计中有所遵循。②各个元件可靠地综合在一起就是主接线地可靠性。因此，在设计时要同时考虑一次设备和二次设备的故障率及其对供电可靠性的影响。③评价可靠性时，应具体问题具体分析，不能脱离发电厂在系统中所处的地位。（2）具有一定的灵活性和方便性。①主接线应该能适应各种运行状态，并能灵活地进行运行方式的转换，即：②在正常运行时安全可靠地供电。在系统故障或设备检修及其故障时，也能适应调度的要求，并能灵活、简便、迅速地倒换运行方式，使停电时间最短，影响范围最小。（3）具有经济性在满足技术要求地前提下，做到经济合理：①投资少：主接线满足简单清晰，节省断路器和隔离开关等一次设备，并使二次设备不过于复杂。②占地面积小：电气主接线设计时要为配电装置地布置创造条件。③电能损耗小：经济合理地选择主变压器地形式。容量和台数，避免多次变压而增加地电能损耗。（4）具有发展和扩建地可能性随着建设事业地高速发展，往往需要对已投产地发电厂或变电所进行扩建，所以在设计主接线时应留有发展地余地，不仅要考虑最终接线地实现，而且还要兼顾到分期过渡接线地可能和施工的方便。42.2电气主接线方案的确定2.2.1对原始资料的分析该电厂火电厂，其容量为2×100＋2×200＝600MW，最大机组容量为200MW，即具有中型容量的规模、大型机组的特点。该厂又为火电厂，在电力系统中将主要承担基荷，从而该厂主接线的设计必须着重考虑其可靠性和灵活性。该厂在未来电力系统中作用和地位是至关重要的。从负荷特点及电压等级来看，它具有110kV、220kV两级电压和一级电压负荷。220kV与系统又4回线路，呈强联系...
