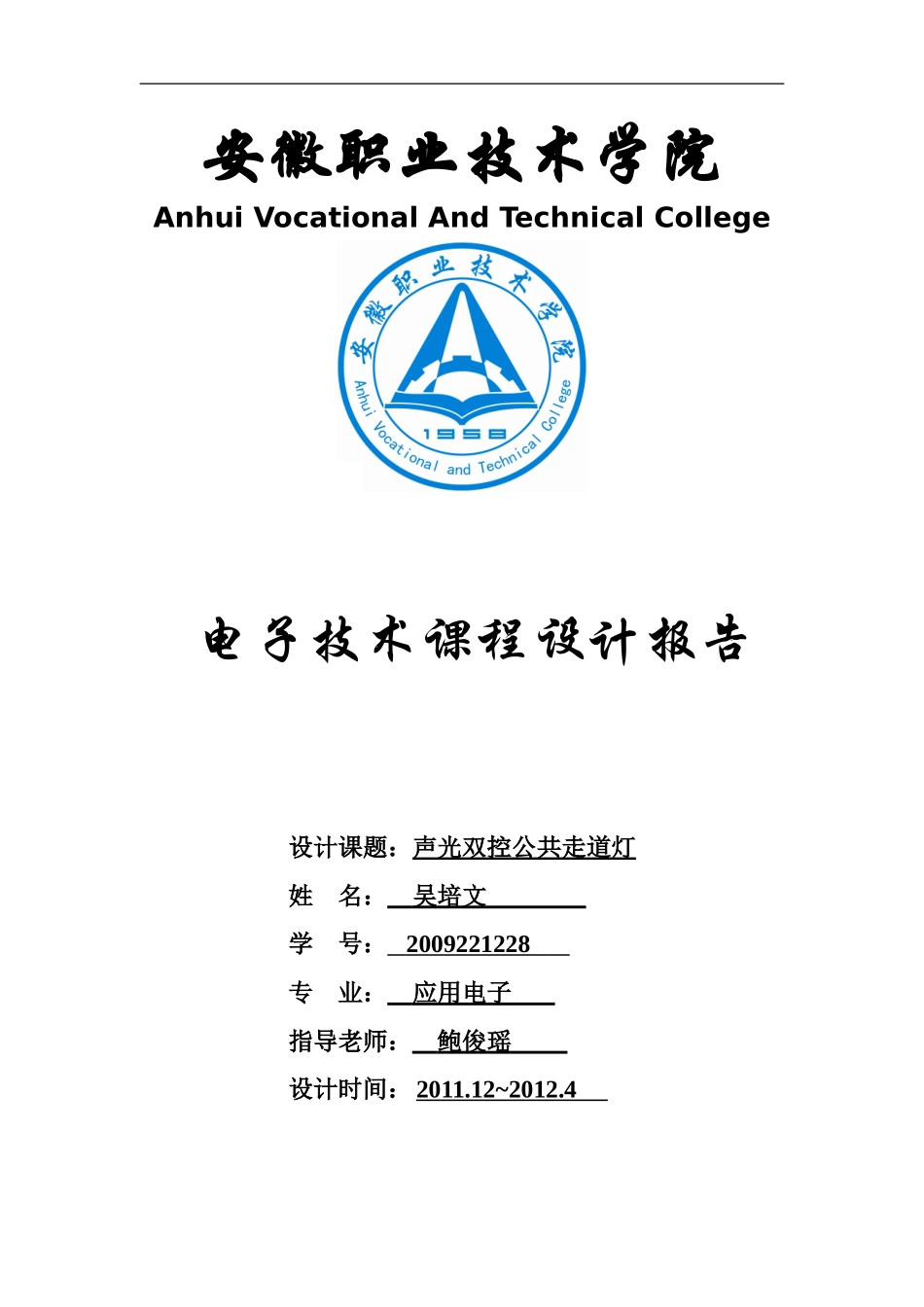

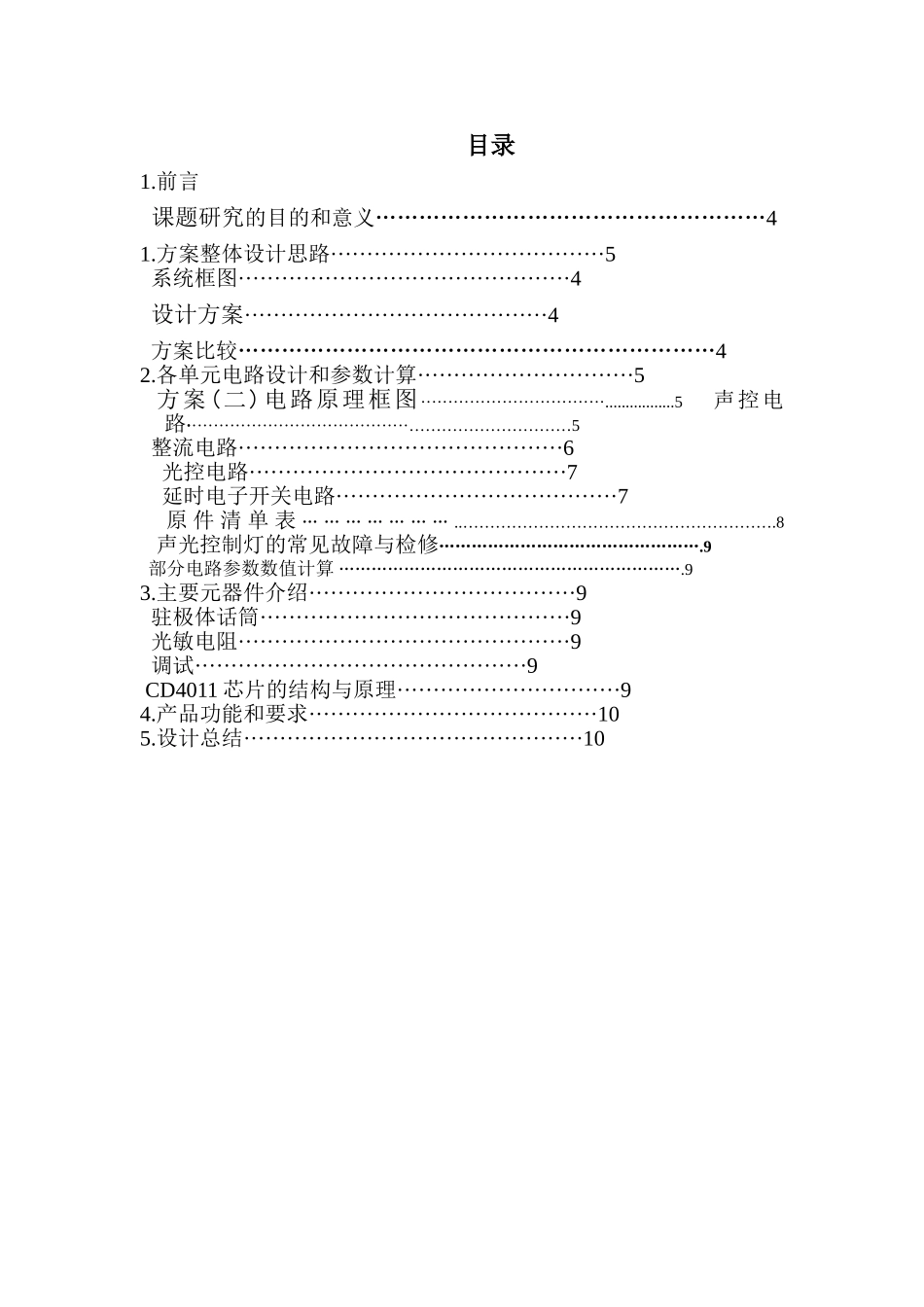

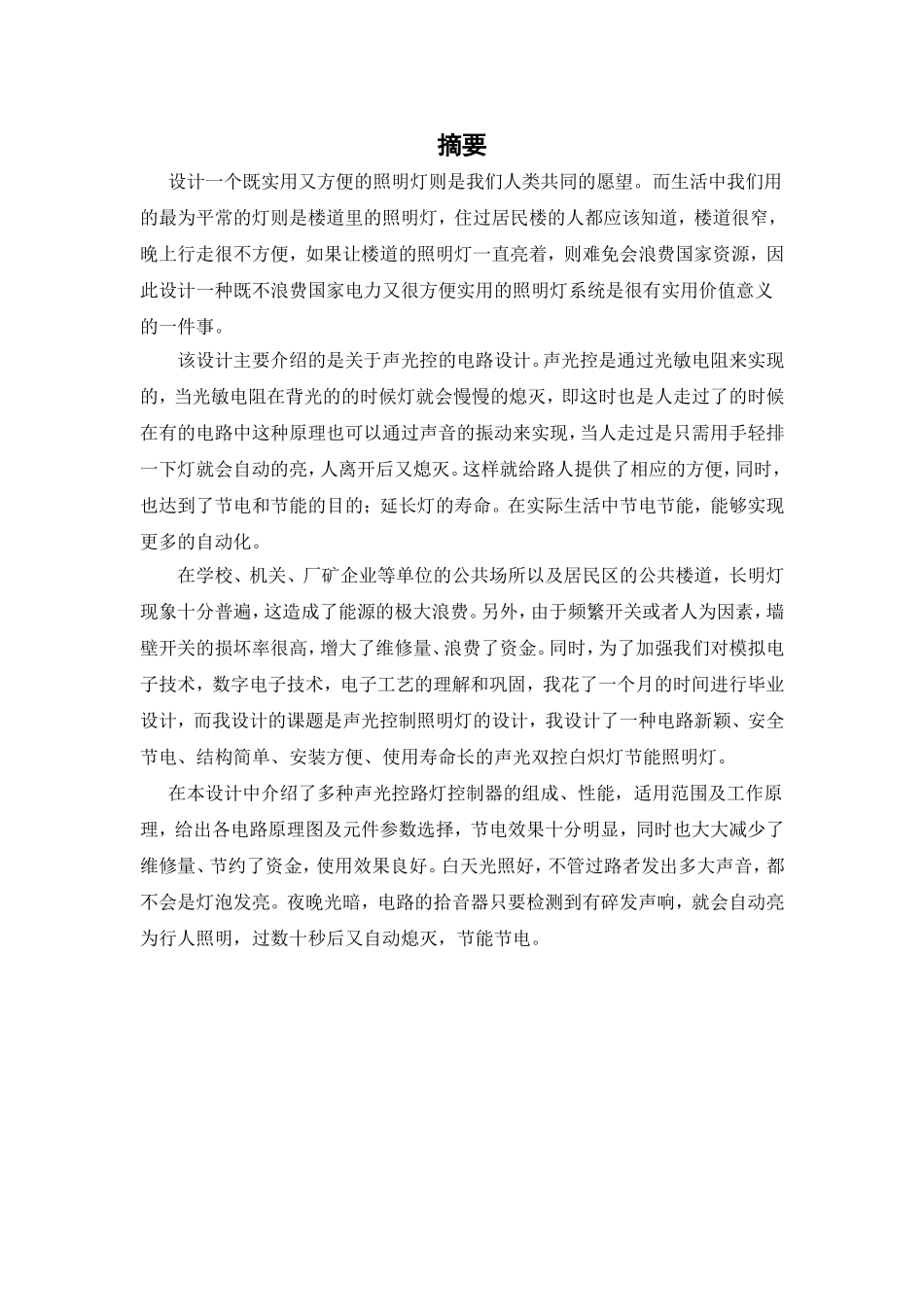

安徽职业技术学院AnhuiVocationalAndTechnicalCollege电子技术课程设计报告设计课题：声光双控公共走道灯姓名：吴培文学号：2009221228专业：应用电子指导老师：鲍俊瑶设计时间：2011.12~2012.4摘要设计一个既实用又方便的照明灯则是我们人类共同的愿望。而生活中我们用的最为平常的灯则是楼道里的照明灯，住过居民楼的人都应该知道，楼道很窄，晚上行走很不方便，如果让楼道的照明灯一直亮着，则难免会浪费国家资源，因此设计一种既不浪费国家电力又很方便实用的照明灯系统是很有实用价值意义的一件事。该设计主要介绍的是关于声光控的电路设计。声光控是通过光敏电阻来实现的，当光敏电阻在背光的的时候灯就会慢慢的熄灭，即这时也是人走过了的时候在有的电路中这种原理也可以通过声音的振动来实现，当人走过是只需用手轻排一下灯就会自动的亮，人离开后又熄灭。这样就给路人提供了相应的方便，同时，也达到了节电和节能的目的；延长灯的寿命。在实际生活中节电节能，能够实现更多的自动化。在学校、机关、厂矿企业等单位的公共场所以及居民区的公共楼道，长明灯现象十分普遍，这造成了能源的极大浪费。另外，由于频繁开关或者人为因素，墙壁开关的损坏率很高，增大了维修量、浪费了资金。同时，为了加强我们对模拟电子技术，数字电子技术，电子工艺的理解和巩固，我花了一个月的时间进行毕业设计，而我设计的课题是声光控制照明灯的设计，我设计了一种电路新颖、安全节电、结构简单、安装方便、使用寿命长的声光双控白炽灯节能照明灯。在本设计中介绍了多种声光控路灯控制器的组成、性能，适用范围及工作原理，给出各电路原理图及元件参数选择，节电效果十分明显，同时也大大减少了维修量、节约了资金，使用效果良好。白天光照好，不管过路者发出多大声音，都不会是灯泡发亮。夜晚光暗，电路的拾音器只要检测到有碎发声响，就会自动亮为行人照明，过数十秒后又自动熄灭，节能节电。目录1.前言课题研究的目的和意义………………………………………………41.方案整体设计思路······································5系统框图··············································4设计方案··········································4方案比较…………………………………………………………42.各单元电路设计和参数计算······························5方案(二)电路原理框图··································.................5声控电路·········································…………………………5整流电路·············································6光控电路············································7延时电子开关电路·······································7原件清单表…………………..………………………………………………….8声光控制灯的常见故障与检修………………………………………….9部分电路参数数值计算……………………………………………………….93.主要元器件介绍·····································9驻极体话筒···········································9光敏电阻··············································9调试··············································9CD4011芯片的结构与原理·······························94.产品功能和要求········································105...
