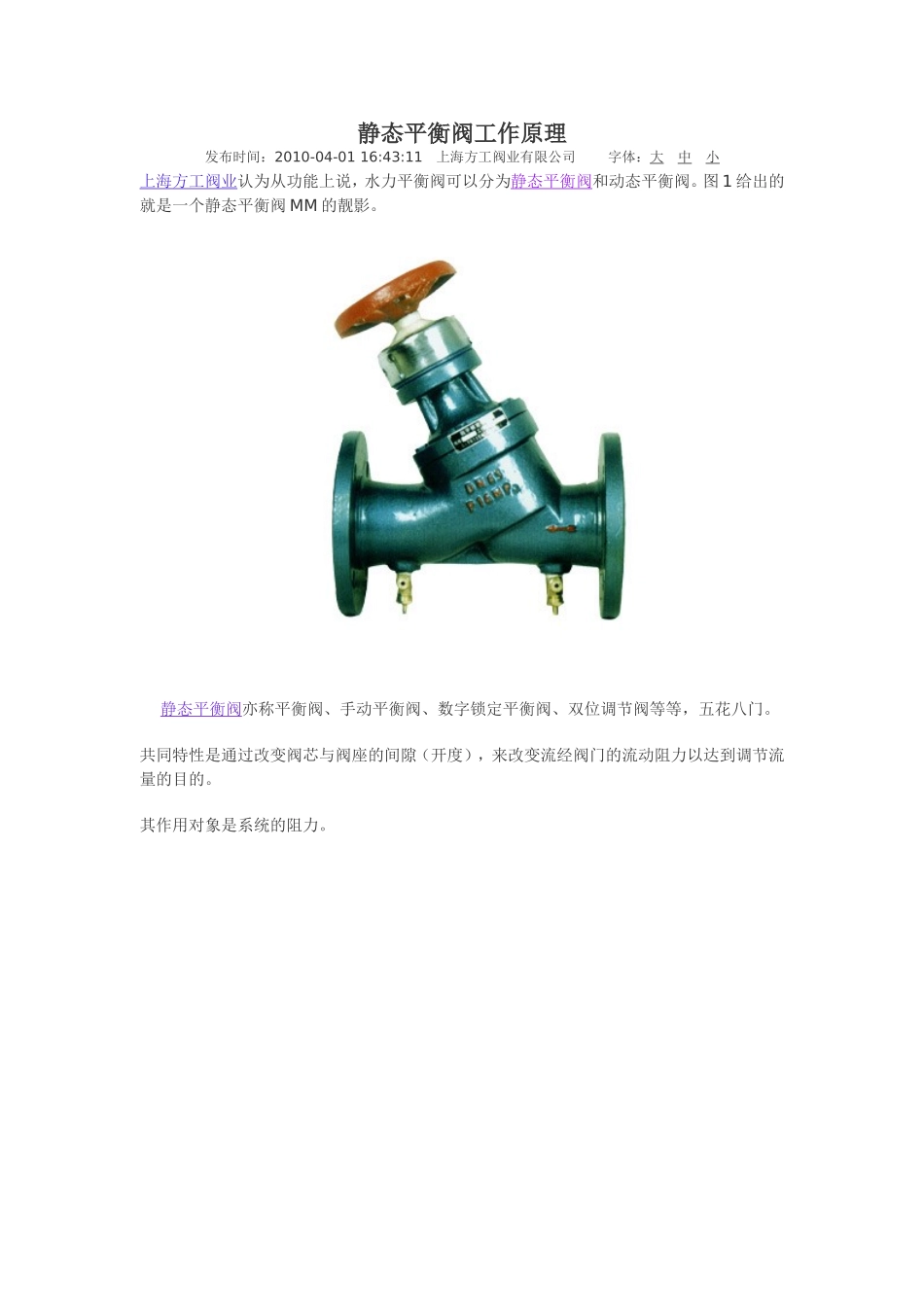

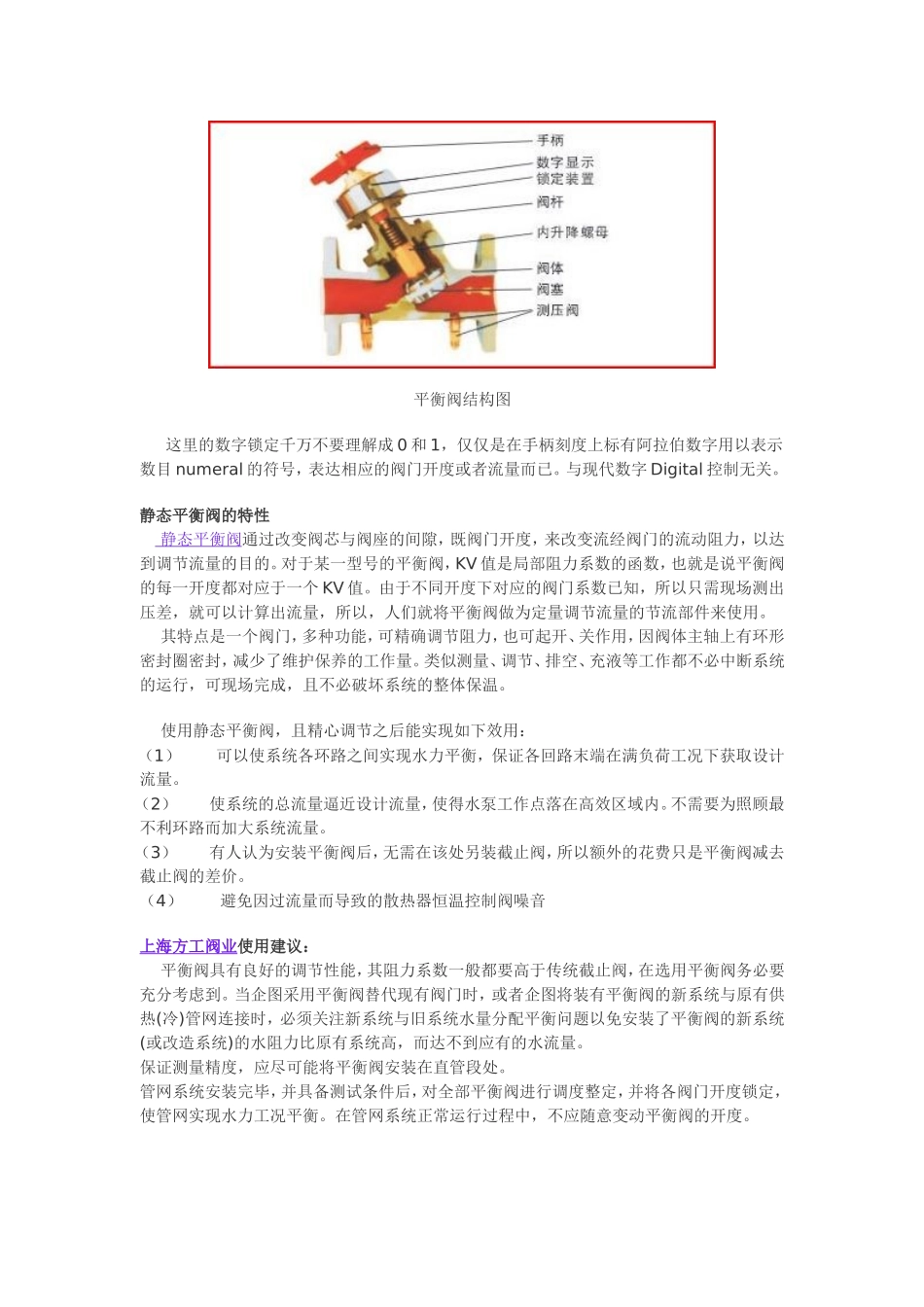

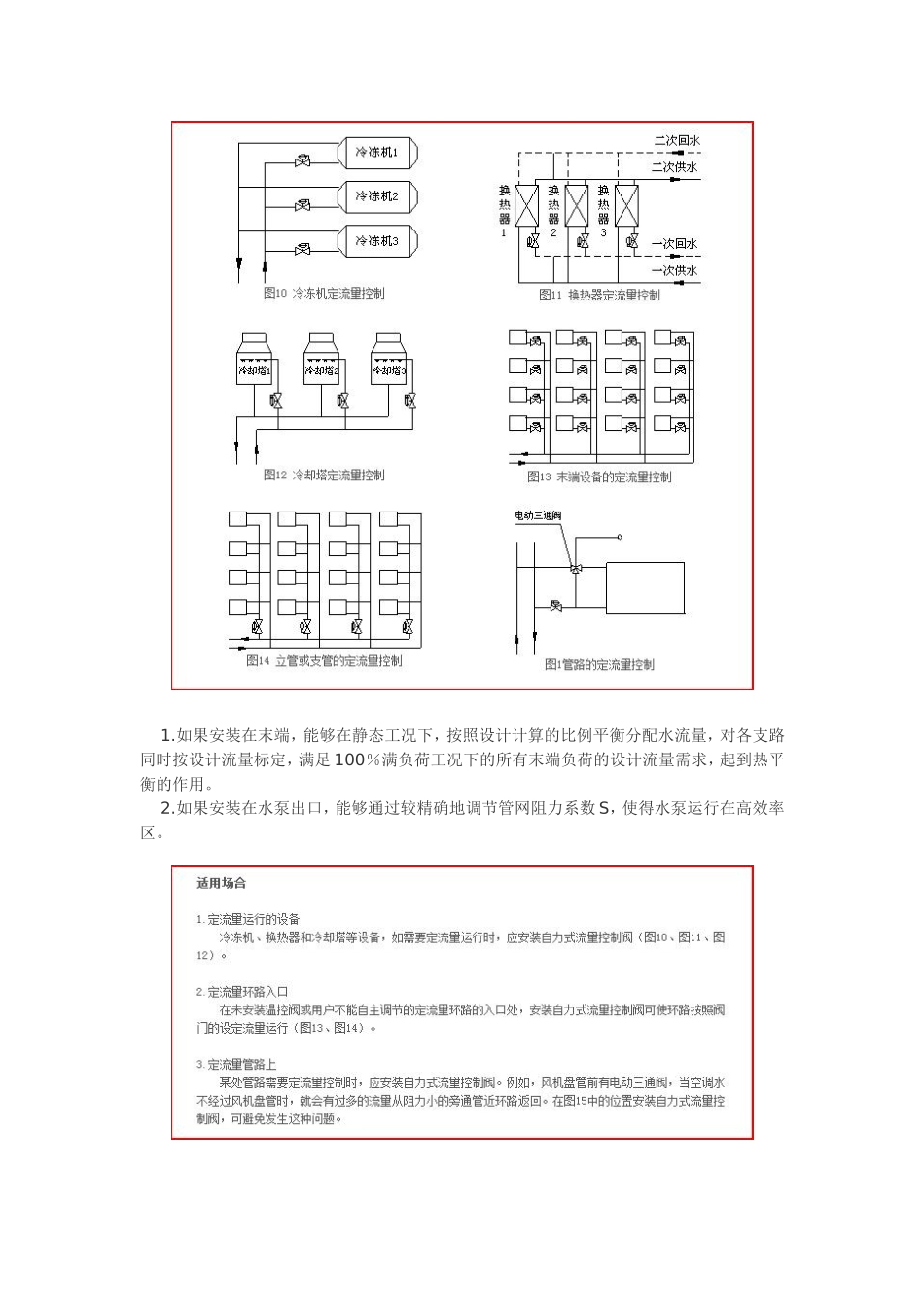

静态平衡阀工作原理发布时间：2010-04-0116:43:11上海方工阀业有限公司字体：大中小上海方工阀业认为从功能上说，水力平衡阀可以分为静态平衡阀和动态平衡阀。图1给出的就是一个静态平衡阀MM的靓影。静态平衡阀亦称平衡阀、手动平衡阀、数字锁定平衡阀、双位调节阀等等，五花八门。共同特性是通过改变阀芯与阀座的间隙（开度），来改变流经阀门的流动阻力以达到调节流量的目的。其作用对象是系统的阻力。1.如果安装在末端，能够在静态工况下，按照设计计算的比例平衡分配水流量，对各支路同时按设计流量标定，满足100％满负荷工况下的所有末端负荷的设计流量需求，起到热平衡的作用。2.如果安装在水泵出口，能够通过较精确地调节管网阻力系数S，使得水泵运行在高效率区。平衡阀结构图这里的数字锁定千万不要理解成0和1，仅仅是在手柄刻度上标有阿拉伯数字用以表示数目numeral的符号，表达相应的阀门开度或者流量而已。与现代数字Digital控制无关。静态平衡阀的特性静态平衡阀通过改变阀芯与阀座的间隙，既阀门开度，来改变流经阀门的流动阻力，以达到调节流量的目的。对于某一型号的平衡阀，KV值是局部阻力系数的函数，也就是说平衡阀的每一开度都对应于一个KV值。由于不同开度下对应的阀门系数已知，所以只需现场测出压差，就可以计算出流量，所以，人们就将平衡阀做为定量调节流量的节流部件来使用。其特点是一个阀门，多种功能，可精确调节阻力，也可起开、关作用，因阀体主轴上有环形密封圈密封，减少了维护保养的工作量。类似测量、调节、排空、充液等工作都不必中断系统的运行，可现场完成，且不必破坏系统的整体保温。使用静态平衡阀，且精心调节之后能实现如下效用：（1）可以使系统各环路之间实现水力平衡，保证各回路末端在满负荷工况下获取设计流量。（2）使系统的总流量逼近设计流量，使得水泵工作点落在高效区域内。不需要为照顾最不利环路而加大系统流量。（3）有人认为安装平衡阀后，无需在该处另装截止阀，所以额外的花费只是平衡阀减去截止阀的差价。（4）避免因过流量而导致的散热器恒温控制阀噪音上海方工阀业使用建议：平衡阀具有良好的调节性能，其阻力系数一般都要高于传统截止阀，在选用平衡阀务必要充分考虑到。当企图采用平衡阀替代现有阀门时，或者企图将装有平衡阀的新系统与原有供热(冷)管网连接时，必须关注新系统与旧系统水量分配平衡问题以免安装了平衡阀的新系统(或改造系统)的水阻力比原有系统高，而达不到应有的水流量。保证测量精度，应尽可能将平衡阀安装在直管段处。管网系统安装完毕，并具备测试条件后，对全部平衡阀进行调度整定，并将各阀门开度锁定，使管网实现水力工况平衡。在管网系统正常运行过程中，不应随意变动平衡阀的开度。楼上朋友说错了吧，静态平衡阀是用于定流量系统中，用于调节系统静态水力失调；动态平衡阀才是用于变流量系统中！静态水力失调是指空调系统由最初的设计、材料设备的选用及连接安装等环节的因素，不可避免地导致系统在实际使用过程中个终端的流量与设计要求流量值在一定程度上不一致，从而产生水力失调，并潜于系统中。动态水力失调则是指由于在空调系统运行过程中用户的使用状态发生变化（如设备的开关及阀门的开度变化），引起管道流量变化及压力的不规则波动，影响到其他用户终端的流量偏离要求流量而产生水力失调。系统的这种动态水力失调不是系统本身所固有的，它是变化的是在系统运行过程中产生的。一般在定流量系统中，由于其末端设备大都无须通过改变流体流量来进行系统调节，所以它只存在静态水力失调，解决途径只需在相关部位安装静态水力平衡阀既可！而变流量系统中，是由于管道系统中各分支管路的流量随设备的开停以及外界环境负荷变化引起的，通过增设动态平衡阀，可以在安装处产生屏蔽作用，从而避免了各终端设备的流量的相互干扰。通常在暖通空调系统中，静态水力失调和动态水力失调会同时存在。静态平衡阀应用于：采暖空调集水器回水（进水）主管及总管；采暖垂直主管回水（进水）管、水平支管回水（进水）管；空调水平回水（进水）支管及各回水（进水）分支管道的分支管。动态平衡阀主要...
